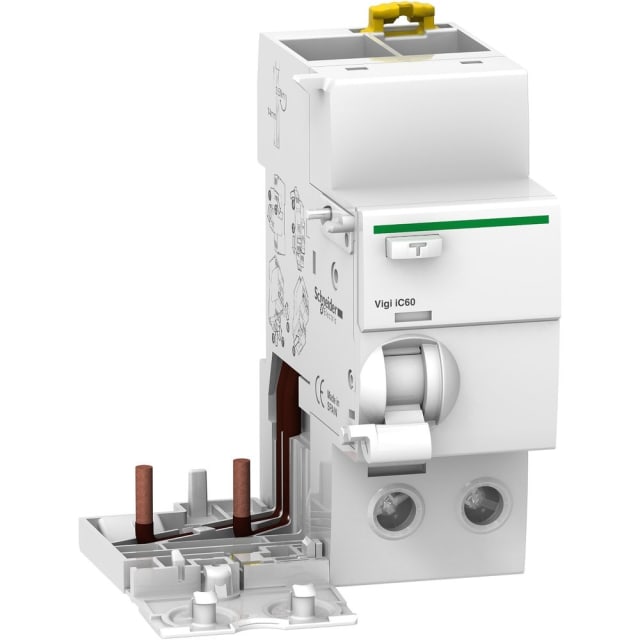

Bloc différentiel Vigi iC60 2P 63A 30mA type A A9V21263

Bloc différentiel modulaire pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 2P 63A 30mA type A est un module additionnel conçu pour être associé à un disjoncteur de la gamme Acti9 iC60. Cette configuration permet d’ajouter une protection différentielle performante à une protection divisionnaire existante, dans un ensemble compact adapté aux tableaux électriques modulaires. En version bipolaire, il répond aux besoins des circuits en 230 à 240 V~ avec une sensibilité de 30 mA dédiée à la protection des personnes.

Protection différentielle 30 mA type A pour les usages courants

Avec un courant différentiel résiduel de 30 mA, ce bloc contribue à la coupure rapide en cas de défaut d’isolement. Son type A permet la détection des courants de défaut alternatifs et des courants pulsatoires, ce qui le rend particulièrement adapté aux circuits alimentant des équipements courants pouvant générer ce type de défaut. Il constitue ainsi une solution pertinente pour renforcer la sécurité des personnes et limiter les conséquences d’un défaut électrique sur l’installation.

Calibre 63 A et déclenchement instantané

Ce bloc différentiel est prévu pour un courant nominal de 63 A. Son déclenchement est instantané, avec un temps de retard maximal de 0 ms, pour une réaction immédiate en présence d’un défaut différentiel. Cette caractéristique est recherchée lorsque l’objectif est de protéger efficacement les personnes sur des départs où une coupure sans temporisation est attendue. Sa résistance aux courants de choc de 0,25 kA complète son aptitude à fonctionner dans les conditions habituelles d’une installation basse tension.

Montage simple sur rail DIN et intégration propre au tableau

Issu de la série Acti9 iC60, ce bloc différentiel s’intègre dans une architecture modulaire sur rail DIN. Son format de 4 pas de 9 mm facilite l’organisation du tableau tout en conservant un encombrement cohérent avec les appareillages de protection de la même famille. La conception de raccordement et l’indication de câblage participent à une mise en œuvre plus lisible, un point appréciable lors du montage, de la maintenance ou de l’extension d’un coffret électrique.

Lecture rapide de l’état grâce à l’indication mécanique en face avant

En cas de déclenchement sur défaut, une indication mécanique rouge en face avant permet d’identifier rapidement l’événement. Cette lecture visuelle simplifie le diagnostic au tableau et aide à repérer plus vite le départ concerné. Pour l’exploitant comme pour l’installateur, ce détail améliore le confort d’utilisation au quotidien, notamment lors des opérations de contrôle ou de remise en service.

Caractéristiques de raccordement et tenue électrique adaptées aux installations modulaires

Ce modèle accepte des conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse de raccordement selon la configuration du tableau. Il fonctionne en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Son degré de pollution 3, sa puissance dissipée de 2,3 W et sa plage de fonctionnement de -25 à +60 °C en font un appareil cohérent pour une utilisation dans des environnements techniques exigeant une protection modulaire bien dimensionnée.

Un choix précis pour compléter une protection différentielle sur circuit bipolaire

Ce bloc différentiel Vigi iC60 s’adresse aux installations où l’on souhaite associer un disjoncteur compatible à une fonction différentielle 30 mA type A dans un ensemble homogène. Il convient particulièrement lorsque la place au tableau, la lisibilité de l’appareillage et la compatibilité avec l’écosystème Acti9 sont des critères importants. Son indice de protection IP20, porté à IP40 une fois intégré dans un coffret, confirme sa vocation pour l’intégration en tableau de distribution et de protection.
