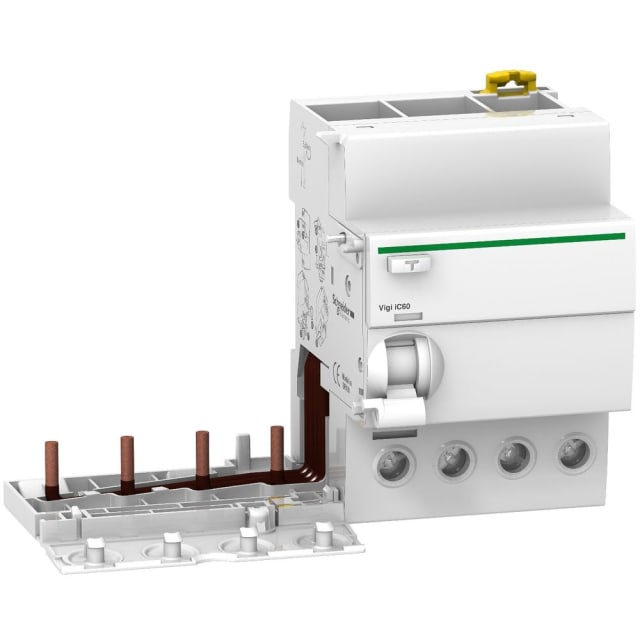

Bloc différentiel Vigi iC60 4P 63A 1000mA type A A9V29463

Bloc différentiel additif 4 pôles pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 4P 63A 1000mA type A s’installe en complément d’un disjoncteur modulaire compatible de la gamme Acti9 iC60, afin d’ajouter la détection de courant résiduel sur une protection de circuit. Cette configuration en 4 pôles convient aux installations triphasées avec neutre et permet d’intégrer la fonction différentielle directement dans un ensemble compact sur rail DIN. Son calibre de 63 A le destine aux départs et tableaux nécessitant une intensité nominale élevée, tout en conservant une intégration cohérente dans l’écosystème Acti9.

Protection différentielle type A adaptée aux courants de défaut usuels

Ce modèle est de type A, ce qui lui permet de détecter les défauts différentiels en courant alternatif ainsi que les composantes continues pulsées rencontrées sur de nombreux usages modernes. Avec une sensibilité de 1000 mA, il est orienté vers la protection des installations et la limitation des risques liés aux défauts d’isolement importants, notamment dans des architectures où la sélectivité et la continuité d’exploitation doivent être prises en compte en amont. Sa technologie indépendante de la tension permet de maintenir la fonction différentielle sans dépendre du niveau de la tension d’alimentation pour le déclenchement.

Version sélective pour une meilleure coordination dans le tableau

Ce bloc différentiel correspond à une version sélective, avec un temps de retard pouvant atteindre 130 ms. Cet échelonnement du déclenchement aide à mieux coordonner les protections différentielles dans l’installation en favorisant, lorsque l’architecture est correctement étudiée, le déclenchement de l’appareil le plus proche du défaut. C’est un point important dans les tableaux de distribution où plusieurs niveaux de protection coexistent et où l’on cherche à limiter les coupures inutiles sur l’ensemble de l’installation.

Conçu pour la protection des personnes par contact indirect et des installations

Associé à un disjoncteur compatible, ce bloc Vigi iC60 participe à la protection contre les chocs électriques dus aux contacts indirects, tout en contribuant à la protection contre les surcharges, les courts-circuits et les risques d’incendie lorsque l’ensemble est correctement configuré. Il convient ainsi aux environnements tertiaires, techniques ou industriels légers où une protection différentielle modulaire de forte sensibilité incendie est recherchée sur des départs en 230 à 415 V AC.

Lecture rapide de l’état et intégration pratique en armoire

La face avant intègre un indicateur mécanique de déclenchement de type VisiTrip, utile pour repérer rapidement un défaut dans le tableau sans ambiguïté. Le format modulaire se monte sur rail DIN et facilite l’intégration dans les coffrets et tableaux de distribution. Avec une largeur de 7 pas de 9 mm, ce bloc reste adapté aux contraintes d’encombrement des armoires tout en offrant une configuration 4P complète pour les départs triphasés avec neutre.

Caractéristiques électriques pensées pour les tableaux de distribution

Ce bloc différentiel fonctionne sur une tension nominale de 230 à 415 V en 50/60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, des valeurs adaptées aux exigences des ensembles de distribution modernes. Sa résistance aux courants de choc de 3 kA renforce son aptitude à évoluer dans des environnements électriques exigeants. La puissance dissipée de 2,3 W reste maîtrisée pour une intégration en tableau, en particulier dans les montages modulaires denses.

Raccordement, environnement d’utilisation et contraintes d’installation

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre une large plage de sections pour la distribution. L’appareil est prévu pour fonctionner entre -25 °C et +60 °C, avec un degré de pollution 3, et présente un indice de protection IP20, porté à IP40 une fois intégré dans une enveloppe adaptée. Ces caractéristiques en font un choix pertinent pour les tableaux électriques demandant une protection différentielle modulaire compatible avec des conditions d’exploitation soutenues.

Un choix pertinent pour compléter un disjoncteur modulaire Acti9

Ce bloc différentiel Acti9 Vigi iC60 4P 63A 1000mA type A répond aux besoins des professionnels recherchant une solution claire pour ajouter la fonction différentielle sur un disjoncteur modulaire compatible. Son positionnement technique, entre protection d’installation, sélectivité et intégration en tableau, en fait une réponse adaptée aux projets de distribution électrique où la lisibilité, la coordination des protections et la compatibilité de gamme sont essentielles.
