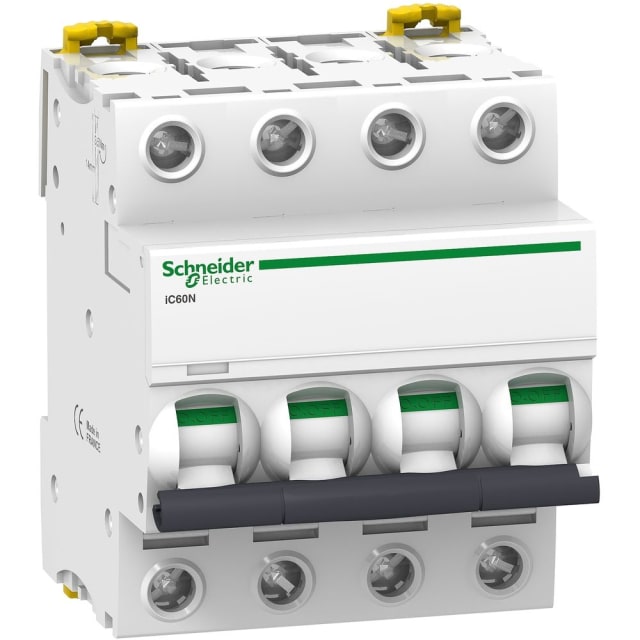

Disjoncteur miniature 4P 20A courbe C iC60N A9F79420

Disjoncteur miniature 4P 20A courbe C pour la protection des départs tétrapolaires

Ce disjoncteur miniature Acti9 iC60N en version 4P 20A courbe C est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits sur quatre pôles protégés. Il convient particulièrement aux tableaux de distribution nécessitant une coupure tétrapolaire, avec un calibre de 20 A adapté aux départs d’alimentation et aux circuits de puissance modérée en environnement résidentiel, tertiaire ou technique.

Courbe C et calibre 20 A : un choix adapté aux circuits avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur est indiqué pour les circuits susceptibles de présenter des pointes de courant au démarrage, comme certains équipements motorisés, automatismes, auxiliaires techniques ou lignes d’alimentation générales. Le calibre 20 A permet de combiner protection des conducteurs et continuité d’exploitation, tout en conservant une sélectivité cohérente dans une architecture de tableau modulaire bien dimensionnée.

Pouvoir de coupure élevé pour une protection sûre en tableau modulaire

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration le rend pertinent pour les installations où le niveau de court-circuit impose un appareil modulaire capable d’absorber une énergie de défaut importante. Sa classe de limitation énergétique 3 contribue également à réduire les contraintes thermiques et dynamiques transmises aux circuits en aval.

Configuration 4 pôles protégés pour les réseaux triphasés avec neutre

Le disjoncteur dispose de 4 pôles au total et de 4 pôles protégés, ce qui le destine aux circuits triphasés avec neutre lorsque chaque conducteur doit être protégé. Cette architecture est recherchée dans de nombreux tableaux de répartition, armoires divisionnaires et coffrets techniques, notamment lorsque l’installation exige une coupure simultanée et une protection complète des conducteurs actifs.

Intégration pratique dans un tableau électrique sur rail DIN

Prévu pour un montage modulaire, ce disjoncteur s’installe sur rail DIN et occupe 4 unités de division. Son format facilite l’organisation du tableau et l’association avec d’autres appareillages de la gamme. Il accepte des sections de conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui apporte de la souplesse au câblage lors de l’assemblage ou de la maintenance d’un coffret.

Conçu pour les contraintes électriques courantes en distribution AC/DC

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il est également adapté à une fréquence de 50 à 60 Hz. Ces caractéristiques en font une solution cohérente pour la protection modulaire de nombreux circuits de distribution, avec une bonne compatibilité dans les environnements techniques où la stabilité électrique et la tenue diélectrique sont essentielles.

Un appareil pensé pour l’exploitation et l’évolution du tableau

Ce modèle accepte l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution d’une installation selon les besoins du chantier ou de l’exploitation. Son indice de protection IP20, son degré de pollution 3 et sa catégorie de surtension 4 correspondent à une intégration en tableau électrique dans des conditions d’usage exigeantes. La plage de température de fonctionnement de -35 à 70 °C permet en outre une utilisation dans des environnements variés, y compris en locaux techniques soumis à des écarts thermiques marqués.
