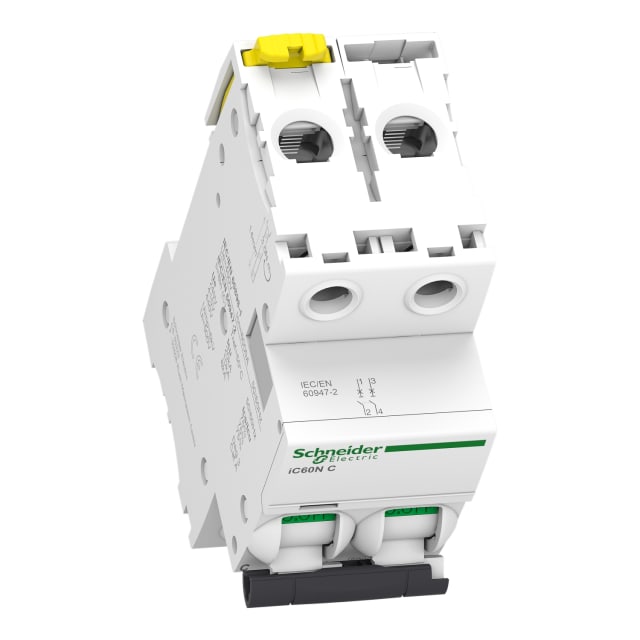

Disjoncteur 2P 40A courbe C iC60N A9F79240

Disjoncteur modulaire 2P 40A courbe C pour la protection des circuits

Le disjoncteur 2P 40A courbe C Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. En version bipolaire avec 2 pôles protégés, il convient aux installations où la coupure simultanée des deux conducteurs protégés est recherchée. Son calibre 40 A répond aux besoins des circuits de puissance, tandis que la courbe C permet d’absorber les appels de courant modérés au démarrage de certains équipements, tout en conservant une protection adaptée en usage courant.

Pouvoir de coupure adapté aux tableaux de distribution

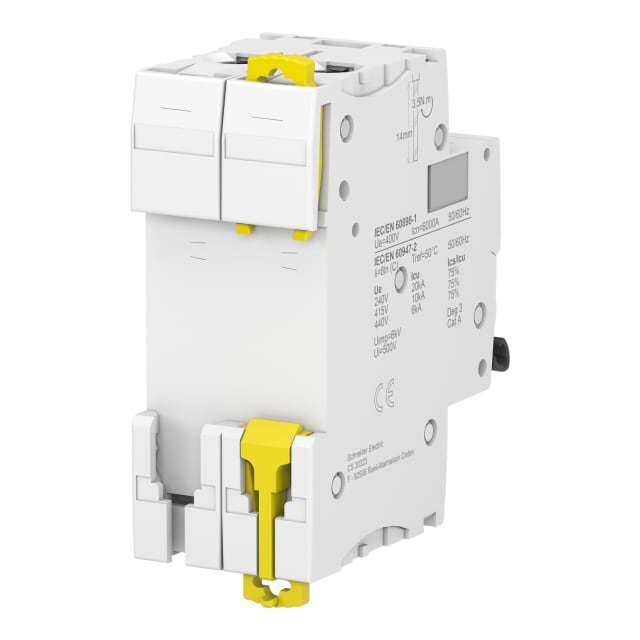

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un pouvoir de coupure Icu de 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Cette configuration en fait un disjoncteur modulaire pertinent pour les applications de distribution basse tension nécessitant une protection robuste au sein d’un coffret ou d’une armoire. Sa classe de limitation énergétique 3 contribue également à mieux limiter les effets du défaut sur les équipements installés en aval.

Format compact 2 modules pour intégration sur rail DIN

Avec une largeur de 2 unités de division, ce disjoncteur 2P 40A s’intègre facilement dans un tableau électrique lorsque la place disponible doit être optimisée. Le montage sur rail DIN facilite l’installation dans les coffrets modulaires et simplifie les opérations d’agencement lors de la composition ou de l’extension d’un tableau. Son format compact permet de conserver une distribution propre et lisible, notamment dans les ensembles où plusieurs protections doivent cohabiter.

Caractéristiques électriques pensées pour les usages AC/DC

Ce disjoncteur Acti9 iC60N fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il est prévu pour une fréquence de 50 à 60 Hz et s’inscrit dans une catégorie de surtension IV avec un degré de pollution 3. Ces caractéristiques en font un appareil adapté aux environnements de distribution où la stabilité de la protection et la tenue électrique du matériel sont des critères essentiels dans le temps.

Raccordement souple pour conducteurs rigides et multibrins

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte une vraie souplesse sur chantier comme en rénovation de tableau, que l’installation soit réalisée en câblage rigide ou souple selon les contraintes de l’ouvrage. Pour l’installateur, cela facilite le choix des sections compatibles avec le calibre 40 A et l’organisation des départs dans le coffret.

Protection modulaire compatible avec accessoires de la gamme

Ce disjoncteur de la série Acti9 iC60N peut recevoir des dispositifs supplémentaires, ce qui permet de l’intégrer dans une architecture de protection évolutive. C’est un point important lorsque le tableau doit être complété par la suite avec des auxiliaires ou des fonctions de signalisation et de commande. Pour une installation modulaire cohérente, cette compatibilité de gamme simplifie la continuité de l’équipement et l’harmonisation des protections au sein du tableau.

Conçu pour fonctionner dans des conditions d’exploitation exigeantes

Avec une plage de température de fonctionnement de -35 à 70 °C, une protection IP20 et une puissance dissipée de 3,6 W, ce disjoncteur répond aux exigences des environnements techniques courants en enveloppe adaptée. Sa profondeur totale de 44,5 mm favorise son intégration dans de nombreux coffrets. Ce format, associé à ses performances électriques et à sa configuration bipolaire, en fait un choix pertinent pour sécuriser efficacement une distribution électrique modulaire en 40 A.
