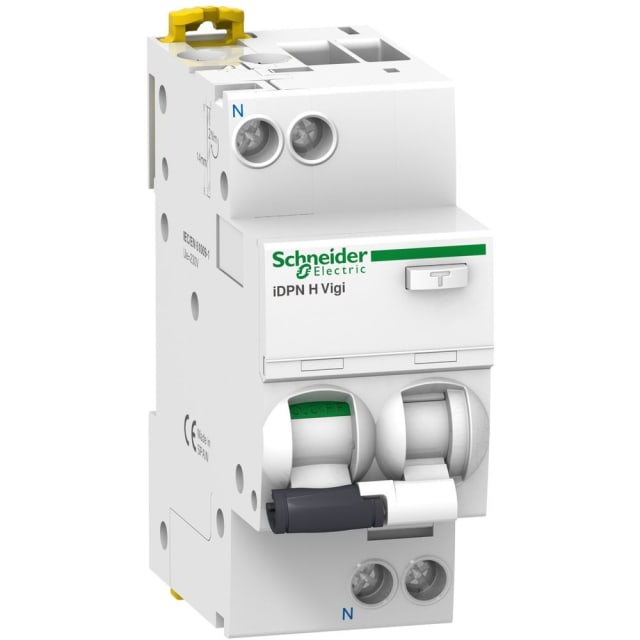

Disjoncteur différentiel 16A 30mA type A iDPN H Vigi

Disjoncteur différentiel 16A 30mA type A pour protection combinée des personnes et des circuits

Ce disjoncteur différentiel Acti9 iDPN H Vigi réunit dans un seul appareil la protection différentielle 30 mA et la protection contre les surintensités. En 1P+N, il convient aux circuits monophasés 230 V nécessitant une coupure précise et une détection des défauts d’isolement de type A. Son calibre 16 A et sa courbe C en font une solution adaptée aux lignes terminales courantes, avec une protection efficace aussi bien contre les surcharges et courts-circuits que contre les fuites de courant.

Type A 30 mA : une détection adaptée aux usages électriques actuels

La sensibilité de 30 mA assure la protection des personnes en cas de défaut d’isolement, tandis que le type A permet de détecter les courants différentiels alternatifs et les composantes continues pulsées. Ce point est particulièrement important pour les circuits alimentant des équipements électroniques ou électroménagers modernes. Le déclenchement non retardé permet une réaction immédiate, utile lorsque la sécurité doit primer sur la sélectivité temporelle.

Calibre 16 A et courbe C pour les circuits terminaux les plus courants

Avec un courant nominal de 16 A et une courbe de déclenchement C, ce disjoncteur différentiel convient aux circuits présentant un appel de courant modéré au démarrage. Il peut ainsi être intégré sur des départs qui doivent rester protégés de manière complète dans le tableau électrique, tout en conservant une réponse cohérente face aux surcharges et aux courts-circuits. Sa capacité de coupure de 10 kA apporte un niveau de tenue élevé pour les installations où le pouvoir de coupure doit être sérieusement pris en compte.

Format 2 modules pour une intégration propre sur rail DIN

Sa largeur de 2 unités de division facilite l’organisation du tableau et permet d’optimiser l’encombrement sans multiplier les appareillages. Le montage sur barre DIN simplifie la pose dans les coffrets et armoires, tandis que la configuration 2 pôles avec neutre raccordé permet une intégration claire sur les circuits monophasés. Ce format compact est recherché lorsqu’il faut combiner gain de place, lisibilité du câblage et protection dédiée par circuit.

Raccordement pratique et compatibilité avec les sections usuelles

Ce modèle accepte des conducteurs monofilares de 1 à 16 mm² et des conducteurs multifilaires de 1 à 10 mm², ce qui couvre les sections fréquemment rencontrées en distribution terminale. La profondeur totale de 44 mm favorise une implantation maîtrisée dans le tableau. La présence d’un dispositif de verrouillage apporte un plus pour sécuriser l’état de l’appareil lors des opérations d’intervention, de maintenance ou de consignation.

Caractéristiques électriques conçues pour une exploitation stable

Prévu pour une tension assignée de 230 V en courant AC à 50 Hz, ce disjoncteur différentiel présente une tension d’isolement Ui de 400 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets liés aux défauts de court-circuit. Il affiche également une résistance aux courants de choc de 0,25 kA, une catégorie de surtension 3 et un degré de pollution 3, des données utiles pour sélectionner un appareil cohérent avec l’environnement électrique du tableau.

Un appareil adapté aux contraintes d’installation en tableau électrique

Avec un indice de protection IP20, ce disjoncteur différentiel est destiné à être installé dans une enveloppe adaptée. Sa plage de fonctionnement de -25 à 60 °C permet de répondre à des conditions d’exploitation étendues, et sa puissance dissipée de 4,3 W aide à anticiper l’échauffement global dans les tableaux compacts. Pour l’installateur comme pour l’acheteur averti, ce modèle Acti9 iDPN H Vigi constitue un choix pertinent lorsqu’il faut une protection différentielle type A 16A 30mA compacte, claire à intégrer et techniquement bien dimensionnée.
