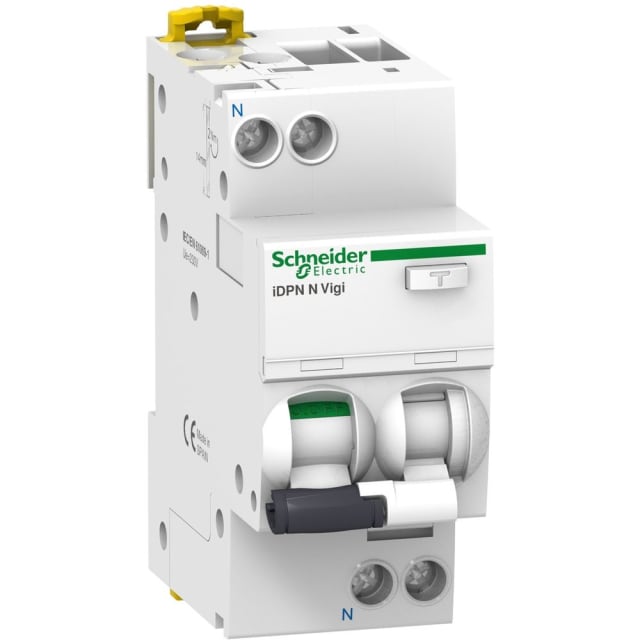

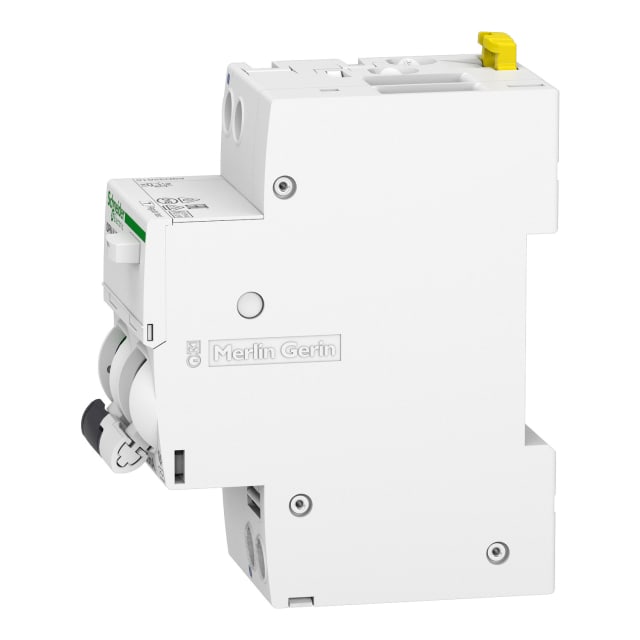

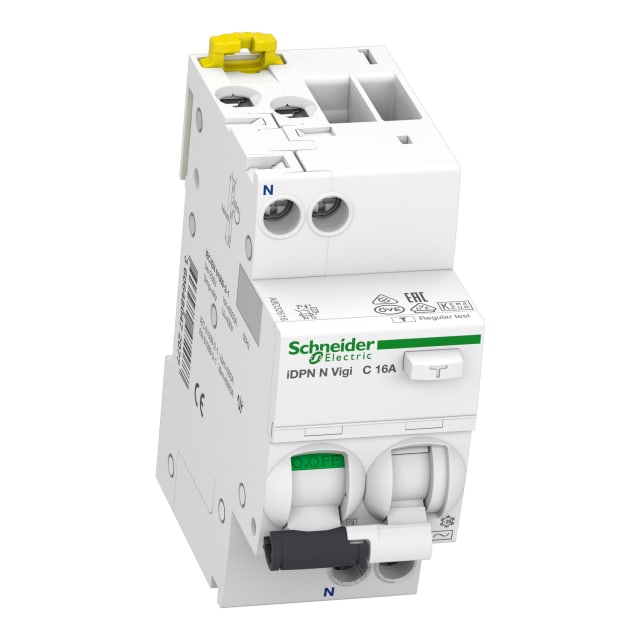

Disjoncteur différentiel 16A 30mA type A A9D32616

Disjoncteur différentiel 16A 30mA type A pour protection des circuits monophasés

Ce disjoncteur différentiel 1P+N réunit dans un seul module la protection contre les surcharges et courts-circuits, ainsi que la détection des défauts différentiels. Calibré à 16 A avec une sensibilité de 30 mA, il convient à la protection des circuits terminaux où une coupure rapide en cas de fuite à la terre est recherchée. Son format compact en 2 modules facilite son intégration dans un tableau électrique tout en conservant une lecture claire de l’appareillage.

Type A 30 mA : adapté aux usages avec composantes continues pulsées

Le différentiel de type A est conçu pour détecter les défauts de courant alternatifs et les courants résiduels continus pulsés. Il est donc particulièrement pertinent pour des circuits alimentant des équipements électroniques courants. Le seuil de 30 mA apporte un niveau de protection adapté aux personnes, tandis que le déclenchement non retardé permet une réaction immédiate en présence d’un défaut d’isolement.

Courbe C 16 A : un bon équilibre pour les circuits d’utilisation courante

Avec sa courbe de déclenchement C et son courant nominal de 16 A, ce disjoncteur différentiel est dimensionné pour des circuits présentant des appels de courant modérés au démarrage. Il assure la protection contre les surintensités tout en limitant les coupures inutiles sur des usages classiques. Sa capacité de coupure de 6 kA selon EN 61009-1 permet son emploi dans des installations où un pouvoir de coupure cohérent avec les exigences du tableau est nécessaire.

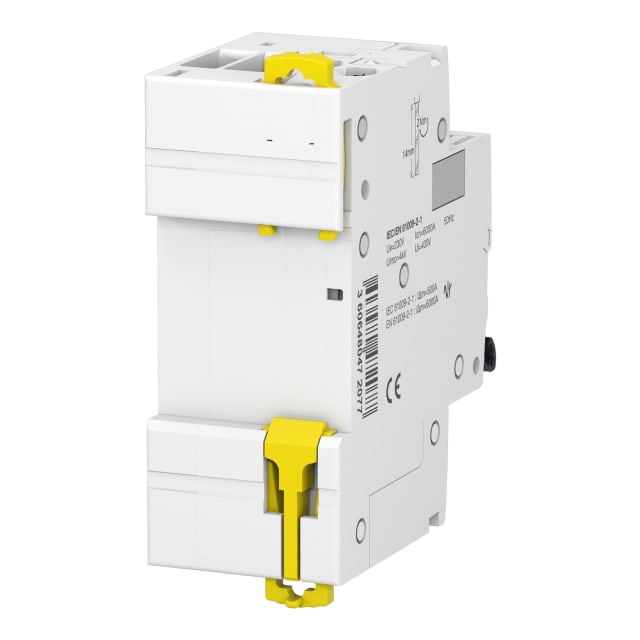

Format 1 pôle protégé + neutre commuté pour câblage en tableau modulaire

Ce modèle comporte 2 pôles au total, avec 1 pôle protégé et neutre raccordé. Cette configuration 1P+N est adaptée aux circuits monophasés 230 V et s’installe sur barre DIN pour une mise en œuvre rapide dans les coffrets et tableaux de distribution. Sa largeur de 2 unités de division et sa profondeur totale de 44 mm en font une solution compacte, pratique pour les tableaux résidentiels ou tertiaires lorsque l’encombrement doit être maîtrisé.

Raccordement simple et bonne compatibilité avec les sections usuelles

Le raccordement accepte des conducteurs monofilaire de 1 à 16 mm² et multifilaire de 1 à 10 mm², ce qui couvre les sections couramment utilisées en distribution terminale. Cette plage de connexion facilite l’intégration dans un tableau existant ou en neuf, sans multiplier les adaptations. La présence d’un dispositif de verrouillage apporte un confort supplémentaire pour les opérations de consignation ou de maintenance.

Caractéristiques électriques pensées pour une intégration cohérente

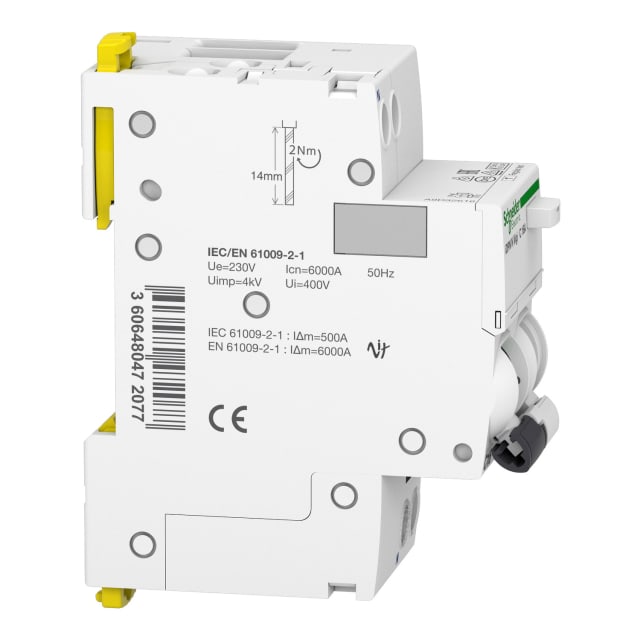

Prévu pour une tension de dimensionnement de 230 V en courant AC à 50 Hz, cet appareil présente une tension d’isolement Ui de 400 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à limiter l’énergie laissée passer en cas de défaut, tandis que sa résistance au courant de choc de 0,25 kA précise son comportement face aux impulsions transitoires. Ces caractéristiques aident à sélectionner un appareillage cohérent avec les contraintes du tableau et de la ligne protégée.

Une solution compacte de la gamme Acti9 iDPN Vigi pour tableaux de distribution

Issu de la série Acti9 iDPN Vigi, ce disjoncteur différentiel 16A 30mA type A répond à la recherche d’un appareillage modulaire compact pour la protection différentielle et magnétothermique d’un même circuit. Son indice de protection IP20, sa catégorie de surtension 3, son degré de pollution 3 et sa plage de fonctionnement de -25 à 60 °C permettent une intégration adaptée en tableau, avec un positionnement clair sur les besoins de protection des circuits monophasés courants.
