Schneider Distribution

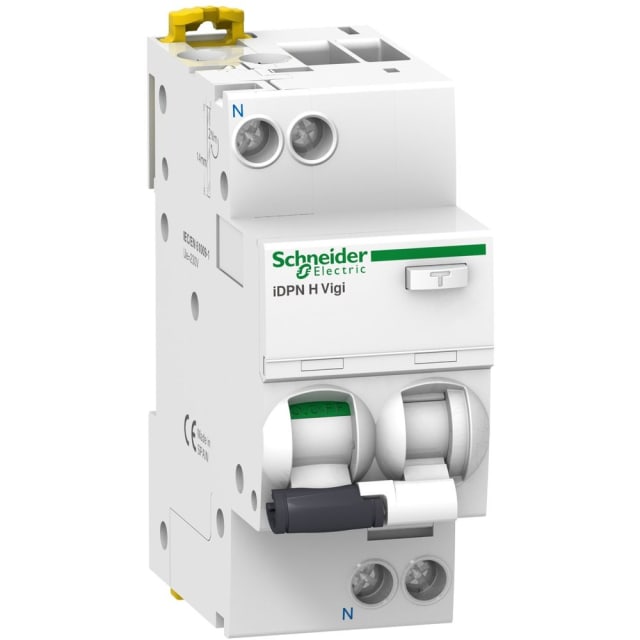

Disjoncteur différentiel 10A 30mA type A A9D37610

Marque : Schneider Distribution Série : Acti9 iDPN Vigi EAN : 3606480484353 SKU : 4527852 Réf. fabricant : A9D37610

Disjoncteur différentiel bipolaire 10 A, 30 mA type A, courbe C, montage DIN, pour protection des circuits AC 230 V. Pouvoir de coupure 10 kA, format compact 2 modules.

226.93€ HTVA

Par 1 pièce

6 en stock

6 en stock

Quantité Prix HTVA Remise
0-2 226.93€ 0%
3-5 222.39€ 2%
6-10 220.12€ 3%
11+ 217.85€ 4%
Référence Produit Courant nominal Courant de défaut de dimensionnement Capacité de coupure en court-circuit nominale Icn selon EN 61009-1 Disponibilité Prix HTVA
4527852 Réf. 4527852 Disjoncteur différentiel 10A 30mA type A A9D37610 Modèle sélectionné
Courant nominal
10 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
10 A 0,03 A 10 kA En stock 226.93€ HTVA par 1 pièce En stock
4471826 Réf. 4471826 Disjoncteur différentiel 20A 30mA type A 1P+N A9D32620
Courant nominal
20 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
20 A 0,03 A 6 kA En stock 189.08€ HTVA par 1 pièce En stock
4523389 Réf. 4523389 Disjoncteur différentiel 16A 30mA type A iDPN H Vigi
Courant nominal
16 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
16 A 0,03 A 10 kA En stock 226.93€ HTVA par 1 pièce En stock
4526155 Réf. 4526155 Disjoncteur différentiel 1P+N 6A courbe C 30mA A A9D32606
Courant nominal
6 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
6 A 0,03 A 6 kA En stock 196.64€ HTVA par 1 pièce En stock
4526157 Réf. 4526157 Disjoncteur différentiel 6A courbe C 300mA type A A9D42606
Courant nominal
6 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
6 A 0,3 A 6 kA En stock 183.52€ HTVA par 1 pièce En stock
4527793 Réf. 4527793 Disjoncteur différentiel 16A 10mA type A 1P+N A9D02616
Courant nominal
16 A
Courant de défaut de dimensionnement
0,01 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
16 A 0,01 A 6 kA En stock 211.42€ HTVA par 1 pièce En stock
4527796 Réf. 4527796 Disjoncteur différentiel 16A 30mA type A A9D32616
Courant nominal
16 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
16 A 0,03 A 6 kA En stock 196.64€ HTVA par 1 pièce En stock
4527838 Réf. 4527838 Disjoncteur différentiel 10A 30mA type A A9D32610
Courant nominal
10 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
10 A 0,03 A 6 kA En stock 196.64€ HTVA par 1 pièce En stock
4527851 Réf. 4527851 Disjoncteur différentiel 1P+N 6A 30mA type A A9D37606
Courant nominal
6 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
6 A 0,03 A 10 kA En stock 226.93€ HTVA par 1 pièce En stock
4527853 Réf. 4527853 Disjoncteur différentiel 20A courbe C 30mA type A A9D37620
Courant nominal
20 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
20 A 0,03 A 10 kA En stock 236.00€ HTVA par 1 pièce En stock
4527864 Réf. 4527864 Disjoncteur différentiel 16A 300mA type A A9D42616
Courant nominal
16 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
16 A 0,3 A 6 kA En stock 176.46€ HTVA par 1 pièce En stock
4527865 Réf. 4527865 Disjoncteur différentiel 20A 300mA type A A9D42620
Courant nominal
20 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
20 A 0,3 A 6 kA En stock 183.52€ HTVA par 1 pièce En stock
4527878 Réf. 4527878 Disjoncteur différentiel 16A courbe C 300mA type A A9D47616
Courant nominal
16 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
16 A 0,3 A 10 kA En stock 219.57€ HTVA par 1 pièce En stock

Disjoncteur différentiel 10A 30mA type A pour protection complète des circuits

Ce disjoncteur différentiel 10A 30mA type A de la gamme Acti9 iDPN Vigi réunit dans un seul module la protection contre les surcharges, les courts-circuits et les défauts différentiels. Son calibre 10 A avec courbe C convient aux circuits qui demandent une protection divisionnaire précise, tout en apportant une sensibilité différentielle de 30 mA adaptée à la protection des personnes. En version 1P + N, il protège la phase et assure la coupure du neutre, pour une intégration propre et claire dans un tableau électrique.

Détection type A adaptée aux usages électriques courants

Le type A permet de détecter les défauts de courant différentiel en courant alternatif ainsi que les composantes continues pulsées. C’est un point important pour les circuits alimentant des équipements susceptibles de générer ce type de défaut, comme certains appareils électroniques ou électroménagers. Le déclenchement est non retardé, ce qui assure une coupure instantanée en cas de fuite à la terre détectée.

Pouvoir de coupure 10 kA pour une protection divisionnaire performante

Avec une capacité de coupure nominale de 10 kA selon EN 61009-1, ce disjoncteur différentiel est conçu pour intervenir efficacement en cas de court-circuit important. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer lors du défaut, ce qui contribue à protéger le circuit en aval. Sa technologie thermique et magnétique permet une réponse cohérente face aux surintensités, avec une courbe C adaptée aux appels de courant modérés.

Format 2 modules sur rail DIN pour tableaux compacts

Sa largeur de 2 unités de division facilite son implantation dans les coffrets et tableaux où l’optimisation de l’espace est essentielle. Le montage sur barre DIN simplifie la pose, que ce soit en installation neuve ou en rénovation de tableau. Avec une profondeur totale de 44 mm, ce modèle s’intègre facilement dans de nombreux ensembles de répartition et de protection.

Raccordement pratique en 1P + N avec neutre connecté

Ce modèle dispose de 2 pôles au total avec 1 pôle protégé et conducteur neutre à connexion. Il accepte des conducteurs monofilares de 1 à 16 mm² et des conducteurs multifilaires de 1 à 10 mm², ce qui laisse une bonne souplesse pour le câblage en tableau. La présence d’un dispositif de verrouillage est également un atout pour sécuriser l’appareillage lors des opérations d’intervention ou de maintenance.

Caractéristiques électriques maîtrisées pour usage en 230 V AC

Prévu pour une tension de dimensionnement de 230 V en courant alternatif, ce disjoncteur différentiel fonctionne à 50 Hz et présente une tension d’isolement Ui de 400 V. Sa tenue aux chocs Uimp de 4 kV et sa catégorie de surtension 3 en font un appareillage cohérent pour la distribution terminale. La résistance aux courants de choc de 0,25 kA complète l’ensemble pour les environnements électriques nécessitant une protection stable et bien dimensionnée.

Un appareillage technique pensé pour durer dans le tableau

Ce disjoncteur différentiel bénéficie d’un indice de protection IP20 et peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui le rend compatible avec des conditions d’exploitation variées en enveloppe adaptée. Sa puissance dissipée de 2,9 W aide à anticiper le comportement thermique dans le tableau, notamment lorsque plusieurs protections sont regroupées. C’est un choix pertinent pour constituer une protection différentielle divisionnaire compacte, lisible et techniquement bien calibrée.

Caractéristiques techniques

Nombre de pôles (total)2
Courant nominal10 A
Courant de défaut de dimensionnement0.03 A
Type de courant différentielA
Courbe de déclenchementC
Capacité de coupure en court-circuit nominale Icn selon EN 61009-110 kA
Conducteur neutre à connectionoui
Nombre de pôles protégés1
Largeur en unités de division2
Type de montagebarre DIN
Caractéristique de coupurenon retardé
Puissance de commutation de mesure selon IEC 60947-210 kA
Capacité de coupure nominale selon EN 6100910 kA
Type de tensionAC
Tension de dimensionnement230 V
Avec dispositif de verrouillageoui
Tension d'isolement de mesure Ui400 V
Fréquence50 Hz
Tension nominale de tenue aux chocs Uimp4 kV
Protection contre les déclenchements intempestifsnon
Classe de limitation énergétique3
Classe de protection (IP)IP20
Résistance aux courant de choc0.25 kA
Température ambiante durant le fonctionnement-25...60 °C
Profondeur totale44 mm
Section du conducteur monofilaire raccordable1...16 mm²
Section du conducteur multifilaire pouvant être raccordée1...10 mm²
Catégorie de surtension3
Degré de pollution3
Puissance dissipée2.9 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,22 kg

Produits de la même série que le produit consulté

Comment raccorder correctement le neutre sur le disjoncteur différentiel A9D37610 ?

Ce modèle est prévu pour un raccordement 1P+N : la phase et le neutre doivent être câblés selon le repérage du fabricant, en respectant le sens de raccordement indiqué sur l’appareil et la notice d’installation Schneider Electric. Un mauvais câblage peut empêcher le fonctionnement correct de la protection différentielle.

Sur quel type de tableau peut-on installer ce disjoncteur différentiel ?

Il se monte sur rail DIN dans un tableau électrique modulaire standard. Sa largeur est de 2 modules, ce qui permet de l’intégrer dans une distribution domestique ou tertiaire légère, sous réserve de compatibilité avec votre coffret et votre peigne de raccordement.

Peut-on utiliser ce disjoncteur différentiel pour protéger un circuit de prises ou d’éclairage ?

Oui, s’il est correctement dimensionné pour le circuit à protéger et conforme au schéma de votre installation. Avant remplacement ou ajout, vérifiez toujours l’usage du circuit, la section des conducteurs et la coordination avec les autres protections du tableau.

Ce modèle convient-il pour des appareils électroniques ou électroménagers ?

Le type A est adapté aux circuits pouvant comporter des composants électroniques générant des courants de défaut à composante continue pulsée, ce qui le rend pertinent pour certains usages domestiques modernes. Pour un choix définitif, il faut toutefois vérifier la nature exacte du circuit à protéger.

Comment savoir si ce disjoncteur différentiel est compatible avec mon installation existante ?

La compatibilité dépend surtout du type de tableau, du câblage, du schéma de protection en place et de la place disponible sur le rail DIN. Vérifiez aussi la tension d’utilisation, la configuration 1P+N et la façon dont les autres protections sont déjà réparties dans le tableau.

Peut-on réarmer ce disjoncteur différentiel après un déclenchement ?

Oui, comme tout appareil de protection modulaire, il peut être réarmé après avoir supprimé la cause du déclenchement. Si le déclenchement revient, il faut rechercher un défaut d’isolement, une surcharge ou un appareil raccordé en cause avant toute remise en service.
