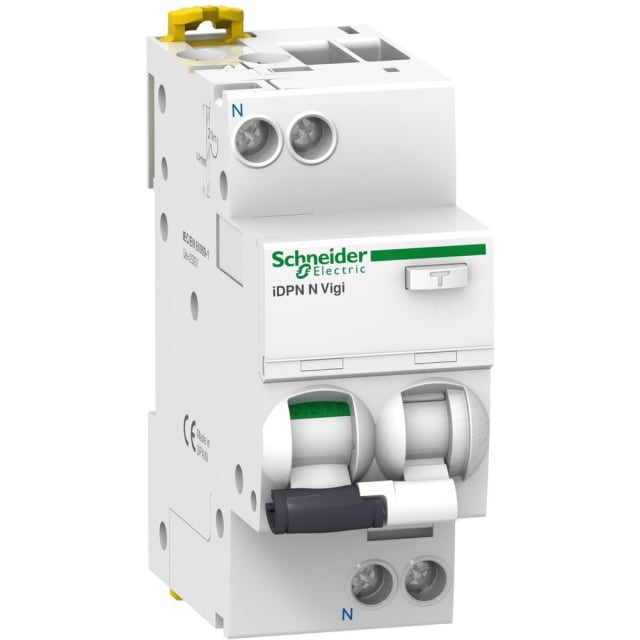

Disjoncteur différentiel 16A 10mA type A 1P+N A9D02616

Disjoncteur différentiel compact 1P+N pour la protection des circuits terminaux

Ce disjoncteur différentiel 16A 10mA type A de la série Acti9 iDPN Vigi combine dans un seul module la protection contre les surintensités et la détection des défauts différentiels. En configuration 1P+N, il protège efficacement un circuit monophasé tout en occupant seulement 2 modules sur rail DIN. Son calibre 16 A avec courbe C le rend adapté aux circuits d’alimentation courants nécessitant une protection précise et une intégration propre dans le tableau électrique.

Sensibilité 10 mA pour une protection différentielle renforcée

Avec un courant de défaut assigné de 10 mA, cet appareil assure une détection très sensible des fuites de courant. Ce niveau de sensibilité est recherché lorsque l’on souhaite renforcer la protection des personnes sur des circuits ciblés. Le déclenchement est non retardé, ce qui permet une coupure rapide dès l’apparition d’un défaut différentiel, pour une réaction immédiate du dispositif de protection.

Type A pour la détection des défauts adaptés aux usages actuels

Le type A permet la prise en compte des défauts différentiels en courant alternatif ainsi que des composantes continues pulsées, ce qui le rend pertinent pour de nombreux équipements électriques modernes. Cette caractéristique apporte une réponse mieux adaptée aux usages comportant de l’électronique de puissance ou des charges domestiques évoluées, tout en conservant un format modulaire simple à intégrer dans un coffret de distribution.

Protection magnéto-thermique 16 A courbe C avec pouvoir de coupure 6 kA

Au-delà de la fonction différentielle, ce disjoncteur différentiel intègre une protection magnéto-thermique complète. Son courant nominal de 16 A et sa courbe de déclenchement C conviennent aux circuits pouvant présenter un courant d’appel modéré au démarrage. Son pouvoir de coupure nominal de 6 kA selon EN 61009 lui permet de répondre aux exigences des installations de distribution basse tension où une protection combinée, lisible et compacte est attendue.

Format 2 modules pratique pour tableau sur rail DIN

Prévu pour un montage sur barre DIN, ce modèle se distingue par son encombrement maîtrisé avec une largeur de 2 unités de division. Il trouve facilement sa place dans les tableaux lorsque l’optimisation de l’espace est importante. La présence du neutre raccordé en 1P+N simplifie l’architecture du départ protégé, tandis que la compatibilité avec des conducteurs monofilaires de 1 à 16 mm² et multifilaires de 1 à 10 mm² facilite le raccordement en rénovation comme en installation neuve.

Caractéristiques électriques adaptées à une utilisation en distribution

Ce disjoncteur différentiel fonctionne sous 230 V en courant alternatif, à 50 Hz, avec une tension d’isolement Ui de 400 V et une tenue aux chocs Uimp de 4 kV. Il bénéficie d’une classe de limitation énergétique 3 et d’une résistance au courant de choc de 0,25 kA. Ces éléments participent à une protection cohérente du circuit et des équipements raccordés dans les applications de distribution, avec une puissance dissipée de 4,3 W à prendre en compte dans la conception du tableau.

Conçu pour une intégration soignée en environnement de tableau

Son indice de protection IP20, sa profondeur totale de 44 mm et sa plage de fonctionnement de -25 à 60 °C permettent une intégration adaptée aux conditions habituelles d’un coffret électrique. Le dispositif de verrouillage ajoute un aspect pratique pour les opérations d’exploitation ou de maintenance. Pour l’installateur comme pour l’acheteur professionnel, ce modèle constitue une solution compacte et technique pour équiper un départ nécessitant à la fois protection différentielle type A et protection contre les surcharges et courts-circuits.
