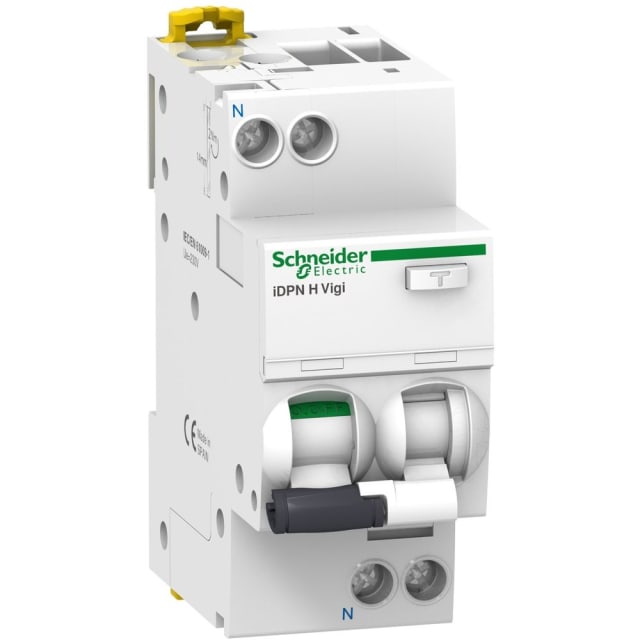

Disjoncteur différentiel 20A courbe C 30mA type A A9D37620

Disjoncteur différentiel 20A courbe C 30mA type A pour protection combinée

Ce disjoncteur différentiel modulaire associe dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. En 20 A courbe C avec sensibilité 30 mA type A, il convient aux circuits nécessitant une coupure rapide en cas de défaut d’isolement tout en assurant la protection des conducteurs contre les surintensités. Son format 2 pôles avec 1 pôle protégé et neutre raccordé permet une intégration claire et fonctionnelle dans un tableau électrique sur rail DIN.

Détection type A adaptée aux équipements électriques usuels

Le type A permet la détection des courants différentiels alternatifs et des composantes continues pulsées. Ce point est particulièrement important pour les circuits alimentant des équipements susceptibles de générer ce type de défaut, comme certains appareils électroménagers, équipements électroniques ou alimentations modernes. Avec une sensibilité de 30 mA, ce modèle contribue à la protection des personnes en cas de contact indirect et participe également à la prévention des risques liés aux défauts d’isolement.

Calibre 20 A courbe C pour circuits avec appels de courant modérés

Son calibre 20 A le destine aux lignes devant supporter une intensité nominale plus élevée qu’un circuit standard 16 A, tandis que la courbe C autorise les appels de courant modérés au démarrage sans déclenchement inadapté. Ce profil le rend pertinent pour des circuits spécialisés ou des usages techniques où il faut conjuguer protection différentielle et protection magnéto-thermique dans un encombrement réduit. La capacité de coupure nominale de 10 kA constitue un niveau adapté aux installations exigeant un bon pouvoir de coupure au tableau.

Format modulaire compact pour tableau sur rail DIN

Avec une largeur de 2 modules, ce disjoncteur différentiel s’intègre facilement dans les coffrets et tableaux où l’optimisation de l’espace est importante. Le montage sur barre DIN simplifie l’installation dans les enveloppes modulaires courantes. Son indice de protection IP20 répond à l’usage en tableau, et le dispositif de verrouillage apporte un maintien pratique lors des opérations d’installation ou de maintenance. Sa profondeur compacte facilite aussi son intégration dans des coffrets de distribution bien remplis.

Raccordement souple et exploitation claire au quotidien

Ce modèle accepte des sections de conducteurs monofilaire de 1 à 16 mm² et multifilaire de 1 à 10 mm², ce qui laisse une bonne latitude de câblage selon la configuration du tableau et la nature des conducteurs utilisés. La présence du neutre à connexion simplifie le repérage et l’organisation des départs. L’ensemble est pensé pour un câblage propre, lisible et cohérent dans les applications de distribution modulaire.

Caractéristiques électriques adaptées à une protection de précision

Conçu pour une tension assignée de 230 V en courant alternatif à 50 Hz, ce disjoncteur différentiel dispose d’une tension d’isolement Ui de 400 V et d’une tenue aux chocs Uimp de 4 kV. Sa caractéristique de coupure non retardée assure une réaction immédiate au défaut différentiel, ce qui convient aux usages où la sensibilité prime sur la sélectivité temporelle. La classe de limitation énergétique 3 participe à une meilleure maîtrise des effets d’un court-circuit sur l’installation protégée.

Une solution technique cohérente pour la gamme Acti9 iDPN Vigi

Issu de la série Acti9 iDPN Vigi, ce disjoncteur différentiel 20A courbe C 30mA type A répond à une logique d’équipement modulaire orientée vers la protection combinée en tableau. Il constitue un choix pertinent lorsqu’il faut gagner de la place, simplifier l’architecture du départ protégé et disposer d’un appareil réunissant protection des personnes et protection des circuits. Pour l’acheteur professionnel comme pour le chantier de rénovation soigné, il offre une réponse claire, compacte et techniquement bien ciblée.
