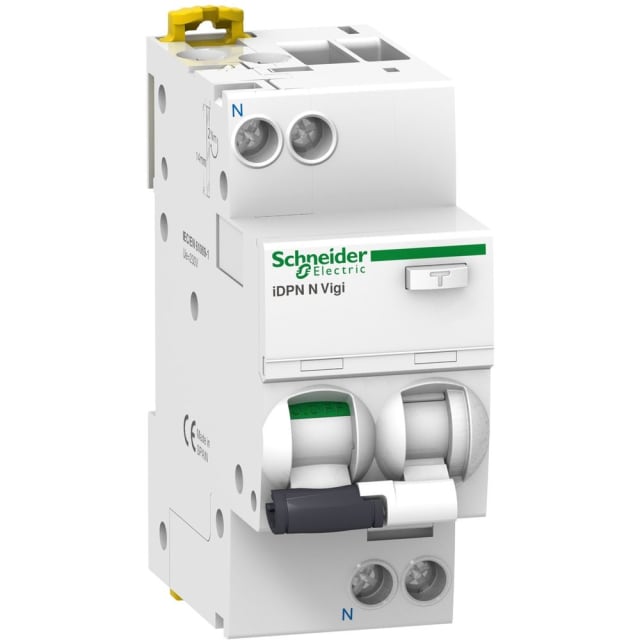

Disjoncteur différentiel 20A 30mA type A 1P+N A9D32620

Disjoncteur différentiel 20A 30mA type A pour protection combinée du circuit

Ce disjoncteur différentiel 1P+N réunit dans un seul appareil la protection contre les surcharges et courts-circuits, ainsi que la détection des défauts différentiels. Avec un courant nominal de 20 A, une sensibilité de 30 mA et une courbe C, il convient aux circuits monophasés qui demandent à la fois une protection des personnes et une protection du départ. Son format compact en 2 modules facilite l’intégration dans un tableau électrique sans multiplier les appareillages.

Détection type A adaptée aux usages comportant des équipements électroniques

Le type A permet la détection des courants différentiels alternatifs et des composantes pulsées, ce qui le rend particulièrement pertinent pour des circuits alimentant des équipements actuels avec électronique intégrée. Il constitue un choix cohérent pour des usages domestiques ou tertiaires où l’on retrouve par exemple des appareils électroménagers, alimentations électroniques ou automatismes légers. La sensibilité 30 mA apporte le niveau de protection différentiel recherché pour la protection complémentaire des personnes.

Calibre 20 A et courbe C pour circuits monophasés courants

Avec son calibre de 20 A, ce modèle est conçu pour protéger un départ dédié tout en conservant une bonne tenue aux appels de courant modérés grâce à sa courbe de déclenchement C. Il s’emploie lorsque l’on souhaite une protection divisionnaire différentiel dédiée, plus sélective dans l’organisation du tableau qu’une protection générale commune à plusieurs lignes. Son pôle protégé associé au neutre raccordé en fait une solution claire et efficace pour les installations 230 V en 50 Hz.

Pouvoir de coupure 6 kA pour une intégration en tableau de distribution

Ce disjoncteur différentiel Acti9 iDPN Vigi dispose d’un pouvoir de coupure nominal de 6 kA selon EN 61009-1, avec une classe de limitation énergétique 3. Cette configuration contribue à une protection adaptée des circuits terminaux dans les ensembles de distribution où la maîtrise de l’encombrement et la réactivité du dispositif sont importantes. Le caractère non retardé assure un déclenchement immédiat en présence d’un défaut différentiel, sans temporisation inutile sur le départ protégé.

Format 2 modules sur rail DIN pour un montage simple et rationnel

Prévu pour une pose sur barre DIN, ce modèle occupe 2 unités de division et présente une profondeur totale de 44 mm, ce qui favorise son intégration dans de nombreux coffrets et tableaux. Le raccordement accepte des conducteurs monofilaire de 1 à 16 mm² et des conducteurs multifilaires de 1 à 10 mm², permettant de s’adapter aux sections couramment rencontrées sur les départs protégés. La présence d’un dispositif de verrouillage apporte un usage plus pratique lors des opérations d’intervention ou de maintenance.

Caractéristiques électriques utiles pour une exploitation stable du départ

Ce modèle fonctionne sous tension assignée de 230 V avec une tension d’isolement Ui de 400 V et une tenue aux chocs Uimp de 4 kV. Sa résistance aux courants de choc de 0,25 kA et sa catégorie de surtension 3 participent à son bon comportement dans l’environnement du tableau. Sa puissance dissipée de 5,1 W est à prendre en compte dans les configurations où la densité d’appareillage est élevée et où la gestion thermique du coffret doit rester maîtrisée.

Un choix pertinent pour tableau électrique résidentiel ou petit tertiaire

Grâce à sa combinaison 20 A, 30 mA, type A et 1P+N, ce disjoncteur différentiel convient parfaitement lorsque l’on recherche une protection dédiée, lisible et peu encombrante pour un circuit spécifique. Son indice IP20 correspond à un usage à l’intérieur d’un tableau, avec une plage de fonctionnement de -25 à 60 °C compatible avec les conditions habituelles d’exploitation. Dans une logique de distribution soignée, il permet de composer un tableau plus structuré, avec une protection différentiel et magnétothermique réunie dans un seul appareil.
