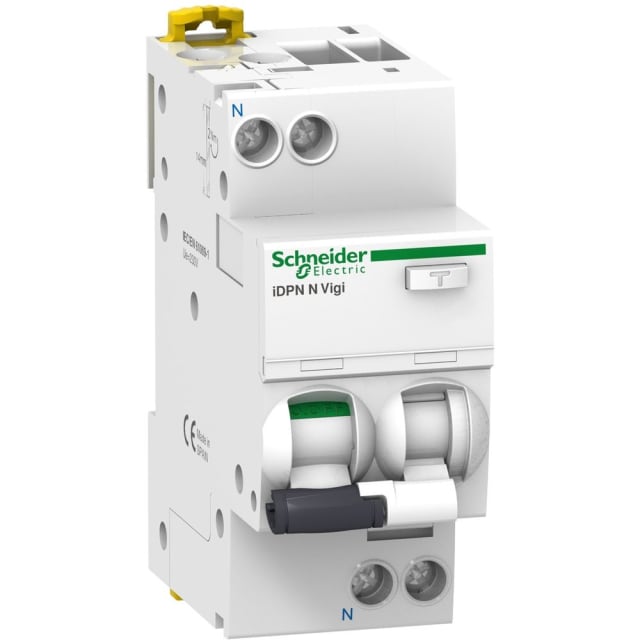

Disjoncteur différentiel 6A courbe C 300mA type A A9D42606

Disjoncteur différentiel 6A courbe C 300 mA type A pour protection combinée

Ce disjoncteur différentiel modulaire Acti9 iDPN Vigi réunit dans un seul appareil la protection magnétothermique contre les surcharges et courts-circuits, ainsi que la protection différentielle contre les défauts d’isolement. En 6 A courbe C, il convient aux circuits monophasés nécessitant une protection précise et clairement identifiée au tableau. Sa sensibilité de 300 mA en type A permet la détection des défauts de courant résiduel alternatif et pulsé, avec une réponse adaptée aux usages où l’on recherche aussi une fonction de protection contre les risques d’échauffement liés aux défauts d’isolement.

Calibre 6 A et courbe C : un choix cohérent pour circuits dédiés

Avec un courant nominal de 6 A, ce modèle est destiné aux départs de faible intensité, notamment lorsque le dimensionnement du circuit impose une protection resserrée. La courbe C autorise le passage des appels de courant modérés au démarrage tout en assurant un déclenchement rapide en cas de défaut franc. Ce positionnement en fait un appareil pertinent pour des lignes spécifiques où l’on attend à la fois sélectivité d’usage, encombrement réduit et lecture immédiate de la protection installée.

Sensibilité différentielle 300 mA type A : détection adaptée aux défauts d’isolement

La sensibilité 300 mA vise la coupure lors d’un défaut d’isolement significatif, avec un type A capable de reconnaître les courants différentiels alternatifs et les composantes pulsées. Ce point est important pour les circuits alimentant des équipements intégrant de l’électronique de commande ou de puissance. Le caractère non retardé permet une réaction sans temporisation intentionnelle, utile lorsque l’on souhaite une coupure immédiate du départ concerné.

Format 1P+N compact pour tableau modulaire sur rail DIN

Ce disjoncteur différentiel dispose de 2 pôles au total avec 1 pôle protégé et neutre raccordé, dans un format modulaire de 2 unités de division. Il se monte sur rail DIN et s’intègre facilement dans les coffrets et tableaux de distribution où l’optimisation de place compte autant que la lisibilité du câblage. Son format compact simplifie le repérage des circuits et permet de conserver une implantation propre dans les rangées de protection.

Pouvoir de coupure 6 kA et caractéristiques électriques pour usage en distribution terminale

La capacité de coupure nominale de 6 kA selon EN 61009 et IEC 61009-1 permet à l’appareil de traiter les défauts de court-circuit dans les applications de distribution terminale compatibles avec ce niveau de performance. Il fonctionne sous tension assignée 230 V en courant alternatif, avec une tension d’isolement Ui de 400 V, une tenue aux chocs Uimp de 4 kV et une fréquence de 50 Hz. Ces caractéristiques apportent une base technique claire pour le choix d’un appareil cohérent avec un tableau modulaire basse tension.

Raccordement pratique et intégration propre en coffret

Le raccordement accepte des conducteurs monofilaire de 1 à 16 mm² et multifilaire de 1 à 10 mm², ce qui facilite l’adaptation aux sections couramment rencontrées dans les tableaux. La présence d’un dispositif de verrouillage renforce la maîtrise lors des opérations d’intervention ou de consignation. Avec un degré de protection IP20 et une profondeur maîtrisée, ce modèle est pensé pour une intégration soignée dans un ensemble de protection modulaire correctement coffré.

Un appareil conçu pour les environnements techniques courants

Ce modèle supporte une température ambiante de fonctionnement de -25 à 60 °C, avec catégorie de surtension 3, degré de pollution 3 et classe de limitation énergétique 3. Sa résistance au courant de choc de 0,25 kA et sa puissance dissipée de 3 W participent à son bon positionnement dans les ensembles de distribution où l’on attend un appareil compact, lisible et techniquement équilibré. Pour l’installateur comme pour le mainteneur, il constitue une solution claire lorsqu’il faut associer protection différentielle type A et protection contre les surintensités dans un seul module de tableau.
