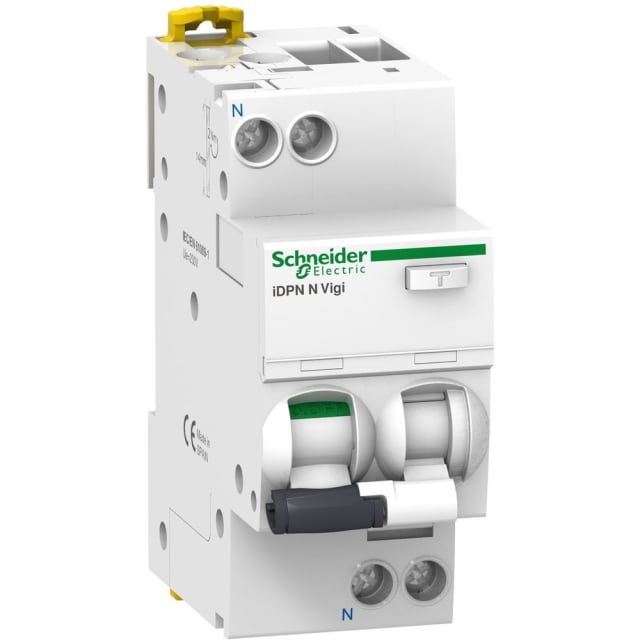

Disjoncteur différentiel 1P+N 6A courbe C 30mA A A9D32606

Disjoncteur différentiel 1P+N 6A 30mA type A pour une protection combinée

Ce disjoncteur différentiel 1P+N 6A courbe C 30mA type A associe dans un seul module la protection différentielle et la protection contre les surintensités. Il protège efficacement le circuit contre les surcharges, les courts-circuits et les défauts d’isolement, tout en contribuant à la protection des personnes contre les contacts indirects. Ce format RCBO est particulièrement adapté lorsque l’on souhaite sécuriser un départ de façon précise, sans multiplier les appareils dans le tableau.

Calibre 6 A et courbe C : idéal pour les circuits de faible puissance

Avec un courant nominal de 6 A et une courbe de déclenchement C, ce modèle convient aux circuits nécessitant une protection adaptée aux appels de courant modérés au démarrage. Il s’intègre parfaitement dans une logique de protection dédiée sur des départs spécifiques, en apportant un bon équilibre entre sensibilité de déclenchement et continuité d’exploitation. Son pouvoir de coupure de 6 kA permet aussi une utilisation cohérente dans les installations de distribution courantes.

Différentiel type A 30 mA pour détecter davantage de défauts

Sa sensibilité différentielle de 30 mA permet un déclenchement rapide en cas de fuite à la terre. Le type A détecte les courants différentiels alternatifs ainsi que les courants continus pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements modernes susceptibles de générer ce type de défaut. Le déclenchement est non retardé, ce qui favorise une coupure instantanée lorsqu’un défaut d’isolement apparaît.

Format modulaire rail DIN pratique pour les tableaux électriques

Ce disjoncteur différentiel modulaire est conçu pour une installation sur rail DIN. Sa largeur de 2 modules facilite son intégration dans les coffrets et tableaux de distribution, notamment lorsque l’espace disponible doit être optimisé. La configuration 1 pôle protégé + neutre raccordé permet une mise en œuvre claire pour les circuits monophasés en 230 V, avec une lecture simple dans l’architecture du tableau.

Confort de pose et raccordement adapté aux sections courantes

Ce modèle accepte des conducteurs monofilares de 1 à 16 mm² et des conducteurs multifilaires de 1 à 10 mm², ce qui couvre les besoins de câblage les plus fréquents en tableau. Le dispositif de verrouillage apporte un plus pour la consignation et la sécurisation des interventions. La présence d’un indicateur mécanique en face avant aide également à repérer plus rapidement l’état de l’appareil lors des opérations de contrôle ou de maintenance.

Caractéristiques électriques adaptées à la protection des départs terminaux

Fonctionnant en 230 V AC, avec une fréquence de 50 Hz, ce disjoncteur différentiel dispose d’une tension d’isolement Ui de 400 V et d’une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et dynamiques liés aux défauts. Sa résistance au courant de choc de 0,25 kA et sa capacité de coupure conforme aux usages de protection terminale en font une solution technique cohérente pour la distribution modulaire.

Une solution Acti9 iDPN Vigi pensée pour les environnements de tableau

Issu de la série Acti9 iDPN Vigi, ce disjoncteur différentiel 6A 30mA type A est prévu pour fonctionner dans une plage de température de -25 à 60 °C. Son indice de protection IP20 convient à une intégration en enveloppe, et sa profondeur compacte favorise le montage dans les tableaux électriques. Pour l’installateur comme pour l’exploitant, c’est un appareillage bien adapté à la protection dédiée d’un circuit lorsque l’on recherche un appareil combiné, lisible et peu encombrant.
