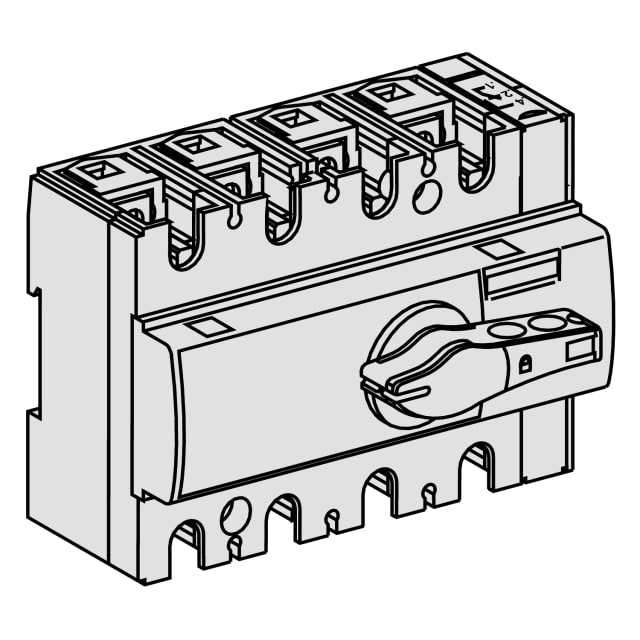

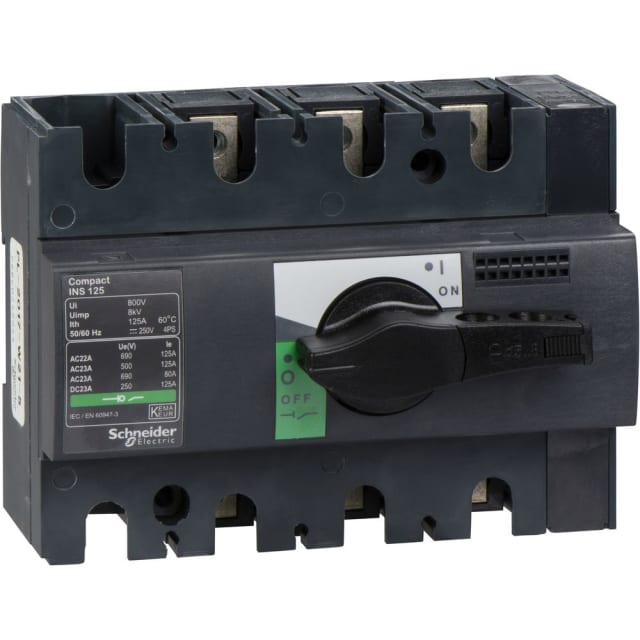

Interrupteur-sectionneur Interpact INS125 3P 125A 28910

Interrupteur-sectionneur 3P 125 A pour coupure et isolement en tableau

L’Interrupteur-sectionneur Interpact INS125 3P 125A est conçu pour assurer une fonction de coupure visible et d’isolement dans les installations de distribution électrique. Avec ses 3 pôles et son calibre de 125 A, il répond aux besoins des tableaux où l’on recherche une commande simple, directe et adaptée aux opérations de mise hors tension d’un départ ou d’une armoire. Son format à encastrer permet une intégration propre dans les ensembles de protection et de distribution.

Une solution adaptée au rôle d’interrupteur principal ou de maintenance

Ce modèle peut être utilisé comme interrupteur principal et comme interrupteur de maintenance ou de réparation. Cet usage est particulièrement pertinent lorsqu’il faut sécuriser une intervention en permettant la séparation de l’alimentation de façon nette. Son organe de commande à prise rotative longue facilite la manœuvre en face avant et contribue à une exploitation plus pratique dans les coffrets et tableaux.

Performances électriques adaptées aux environnements de distribution

Prévu pour une tension de service nominale jusqu’à 690 V, cet interrupteur-sectionneur convient aux applications de distribution basse tension nécessitant une tenue électrique élevée. Son courant permanent nominal de 125 A en AC-21 à 400 V lui permet de gérer des charges de distribution courantes, tandis que sa puissance assignée en AC-23 à 400 V atteint 55 kW, ce qui le rend pertinent pour des circuits où la coupure en charge doit être prise en compte dans le bon choix de l’appareillage.

Tenue au court-circuit et exploitation sécurisée de l’appareillage

Pour le dimensionnement d’un tableau, la tenue aux contraintes électriques est un point décisif. Ce modèle affiche un courant de court-circuit conditionnel de 65 kA ainsi qu’une capacité de charge de courte durée Icw de 5,5 kA. Ces données aident à l’intégrer dans une architecture cohérente avec les protections amont. Le produit est également verrouillable, un avantage utile pour condamner l’appareil en position lors des opérations de maintenance et limiter les remises sous tension non souhaitées.

Montage flexible en face avant ou dans l’enveloppe

L’Interpact INS125 est compatible avec plusieurs configurations d’intégration : fixation frontale à 4 trous, fixation frontale centrale et montage en distributeur. Cette polyvalence simplifie le choix dans les projets de rénovation comme dans les réalisations neuves. Son encombrement de 90 mm de largeur, 85 mm de hauteur et 62,5 mm de profondeur permet d’anticiper plus facilement son implantation dans le tableau, notamment lorsque l’espace disponible est compté.

Commande rotative noire et raccordement à vis pour une mise en œuvre directe

L’appareil est équipé d’une commande rotative noire avec prise longue, pensée pour une utilisation claire et accessible. Le raccordement principal à vis convient aux habitudes de câblage en tableau et favorise un serrage mécanique maîtrisé. La protection frontale IP40 apporte une protection adaptée de la face avant dans les environnements d’installation prévus pour ce type d’appareillage encastré.

Un choix précis pour les besoins de sectionnement sans fonctions superflues

Ce modèle va à l’essentiel pour les applications de coupure et d’isolement : il ne dispose pas de commande moteur intégrée, n’intègre pas de déclencheur de tension et n’est pas configuré comme inverseur. Il constitue ainsi une réponse pertinente lorsque le besoin porte sur un interrupteur-sectionneur manuel 3 pôles 125 A, destiné à la distribution électrique, avec une lecture claire de sa fonction et sans complexifier inutilement l’équipement du tableau.
