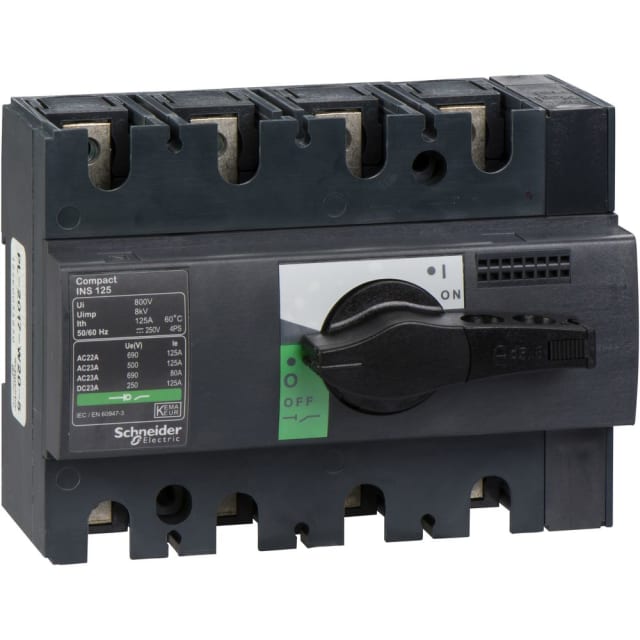

Interrupteur-sectionneur INS125 tétrapolaire 125 A 28911

Interrupteur-sectionneur tétrapolaire 125 A pour coupure et isolement en distribution électrique

L’interrupteur-sectionneur INS125 tétrapolaire 125 A est conçu pour assurer la coupure en charge et l’isolement des circuits dans les tableaux de distribution et les ensembles électriques. Sa configuration 4 pôles permet une coupure simultanée de l’ensemble des conducteurs concernés, ce qui le rend particulièrement adapté aux installations triphasées avec neutre. En version à encastrer, il s’intègre proprement dans les coffrets et armoires lorsque l’on recherche une commande accessible en face avant.

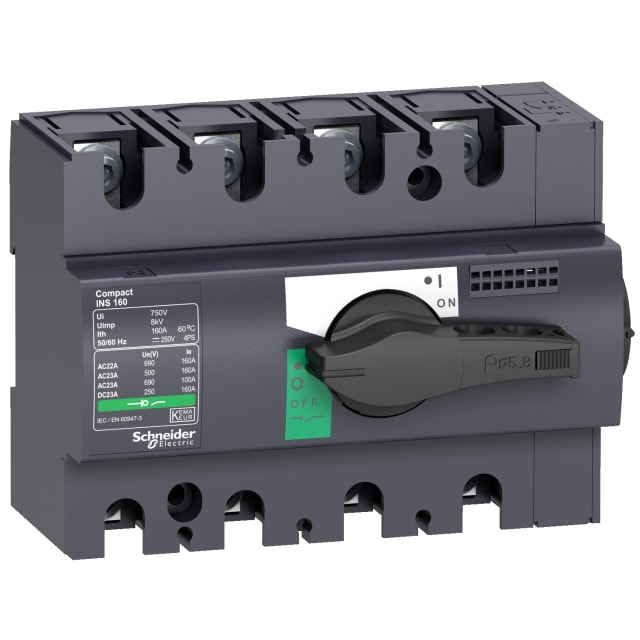

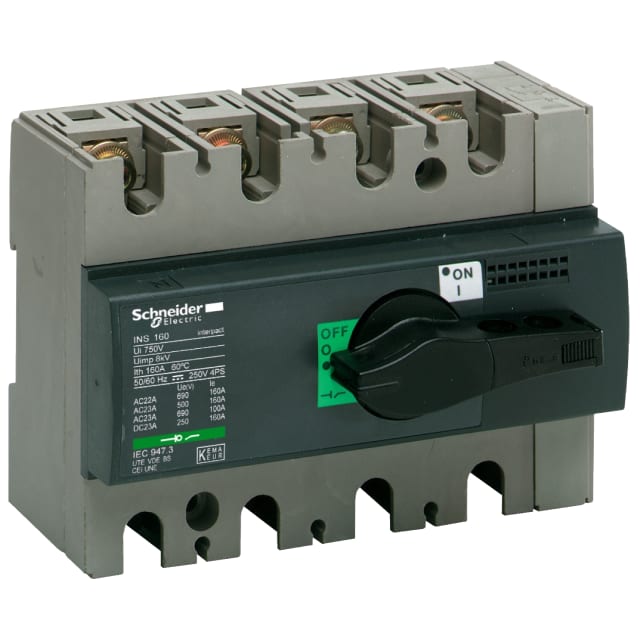

Commande rotative noire en face avant pour une manœuvre simple et directe

Ce modèle est équipé d’une poignée rotative longue noire, pensée pour une utilisation claire et immédiate au quotidien. La commande frontale facilite la mise hors tension du départ concerné lors des opérations d’exploitation ou d’intervention. L’appareil est prévu pour un montage frontal à 4 trous ainsi que pour une fixation frontale centrale, ce qui offre davantage de souplesse selon la conception du tableau. Le verrouillage est également possible, un point important pour sécuriser l’accès pendant les opérations de maintenance.

Version interrupteur principal et interrupteur de maintenance

L’INS125 peut être utilisé comme interrupteur principal, mais aussi comme interrupteur de maintenance ou de réparation. Cette double vocation en fait un choix pertinent pour les tableaux où l’on souhaite centraliser la fonction de coupure générale ou isoler un départ spécifique avant intervention. Il répond ainsi aux besoins des intégrateurs et installateurs qui recherchent un appareil de sectionnement lisible, compact et facile à implanter dans une architecture de distribution.

Calibre 125 A et tension assignée jusqu’à 690 V

Avec un courant permanent de 125 A et une tension de service nominale jusqu’à 690 V, cet interrupteur-sectionneur convient aux applications de distribution nécessitant un appareil de manœuvre robuste en intensité. En catégorie d’emploi CA-21 à 400 V, son courant permanent nominal est de 125 A. Sa puissance assignée en CA-23 à 400 V atteint 55 kW, ce qui permet d’envisager son intégration sur des circuits où la coupure doit rester cohérente avec des charges d’exploitation plus exigeantes.

Isolement visible dans la logique de la gamme INS125

Issu de la série Interpact INS/INV, ce modèle correspond à la logique des interrupteurs-sectionneurs non automatiques destinés à l’isolement et à la coupure fonctionnelle. Il est adapté aux montages en distributeur et s’emploie dans les ensembles où la continuité d’exploitation doit s’accompagner d’une séparation nette des circuits lors des arrêts techniques. Son format reste favorable à l’intégration dans les tableaux compacts, tout en conservant une lecture claire de la fonction de commande en façade.

Raccordement à vis et implantation adaptée aux coffrets et armoires

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage maîtrisé et une connexion compatible avec les pratiques courantes de câblage en armoire. L’appareil est donné pour un montage au sol et pour une intégration dans des configurations de distribution où la place disponible doit être optimisée. Avec des dimensions de 90 mm de largeur, 85 mm de hauteur et 62,5 mm de profondeur, il se positionne comme une solution compacte pour la coupure de puissance dans les coffrets et tableaux.

Protection frontale IP40 et caractéristiques utiles à l’exploitation

La face avant bénéficie d’un indice de protection IP40, adapté à une intégration derrière l’enveloppe d’un tableau ou d’un coffret technique. L’appareil dispose de 2 contacts auxiliaires inverseurs, ce qui peut faciliter le report d’état ou l’intégration dans une logique de signalisation selon l’architecture retenue. Son courant de court-circuit conditionnel atteint 65 kA et sa tenue de courte durée Icw est indiquée à 5,5 kA, des données importantes pour sélectionner un appareil cohérent avec le niveau de contrainte du tableau.

Un choix pertinent pour les tableaux de distribution en 4 pôles

Pour un besoin de sectionnement tétrapolaire en 125 A, cet interrupteur-sectionneur INS125 apporte une réponse claire : commande frontale rotative, fonction d’interrupteur principal ou de maintenance, compatibilité avec les montages de tableau et caractéristiques adaptées à la distribution basse tension. Il convient particulièrement aux professionnels qui recherchent un appareil 4P compact, bien identifié dans la gamme Interpact INS/INV, afin de sécuriser la coupure et l’isolement des circuits dans les installations de distribution électrique.
