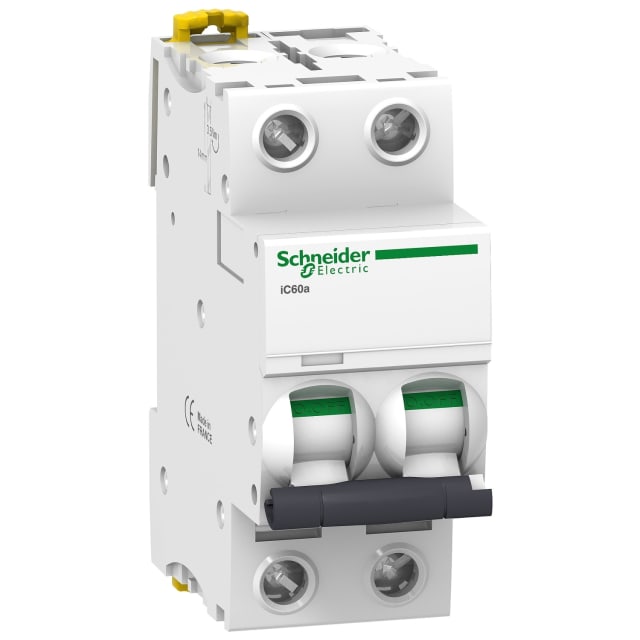

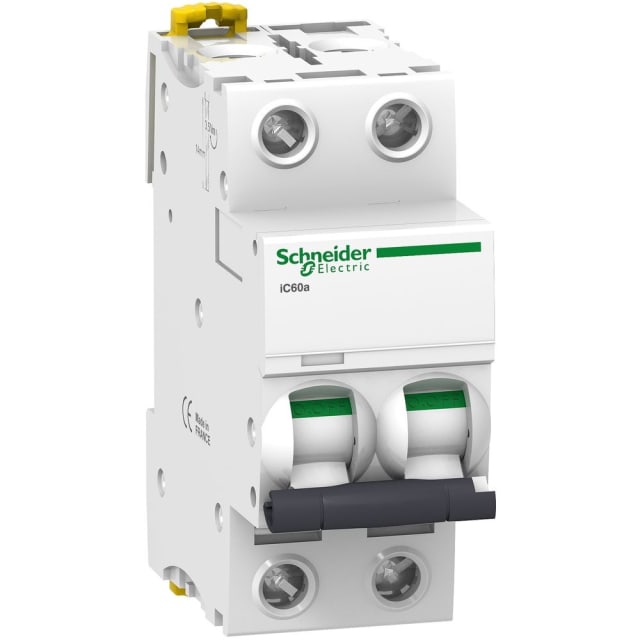

Disjoncteur bipolaire 20A courbe C 10kA A9F64220

Disjoncteur bipolaire 20A courbe C pour la protection des circuits

Ce disjoncteur bipolaire 20A courbe C de la gamme Acti9 iC60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit concerné, ce qui en fait une solution adaptée aux installations modulaires nécessitant une protection nette, lisible et efficace au tableau électrique.

Calibre 20A et courbe C : un choix adapté aux usages courants

Son calibre nominal de 20 A convient à de nombreux circuits d’alimentation nécessitant une protection stable et cohérente. La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant un courant d’appel modéré au démarrage, comme certains équipements électrotechniques, motorisations légères ou lignes d’alimentation classiques. Elle permet de limiter les déclenchements intempestifs tout en conservant une protection efficace en cas de défaut.

Pouvoir de coupure élevé pour une meilleure tenue en cas de court-circuit

Ce modèle se distingue par un pouvoir de coupure pouvant atteindre 10 kA selon IEC 60947-2 à 230 V, avec également 4,5 kA selon EN 60898 à 230 V et 400 V, ainsi que 6 kA selon IEC 60947-2 à 400 V. Cette configuration permet de répondre à des environnements d’installation où le niveau de contrainte sur le réseau impose un appareil de protection modulaire capable d’interrompre efficacement un courant de défaut important. Sa classe de limitation énergétique 3 contribue en complément à réduire les effets du court-circuit sur les équipements en aval.

Format modulaire 2P compact pour intégration sur rail DIN

Avec une largeur de 2 modules et une profondeur totale de 44,5 mm, ce disjoncteur bipolaire s’intègre facilement dans un coffret ou un tableau de répartition. Son format compact facilite l’organisation des appareillages modulaires et optimise l’espace disponible. Il est prévu pour une pose sur rail DIN, ce qui simplifie le montage, le remplacement ou l’extension d’une rangée existante dans une distribution électrique structurée.

Raccordement pratique et compatibilité avec différents conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien pour des sections modestes que pour des départs plus soutenus. L’appareil ne dispose pas de neutre à connexion dédiée, ce qui confirme sa conception en véritable 2 pôles protégés, utile lorsque les deux conducteurs doivent être sécurisés de manière identique.

Sécurité d’exploitation et confort de maintenance au tableau

La gamme Acti9 iC60 est appréciée pour ses fonctions de lecture visuelle qui facilitent l’intervention. L’indication de défaut permet d’identifier plus rapidement le circuit concerné, tandis que le repère de sécurité sur la position ouverte aide à intervenir en aval avec une meilleure visibilité sur l’état des contacts. Pour l’exploitant comme pour l’installateur, cela rend les opérations de diagnostic et de maintenance plus claires au quotidien.

Caractéristiques électriques et tenue d’usage en environnement technique

Prévu pour une tension de dimensionnement de 400 V en courant alternatif 50 à 60 Hz, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Son indice de protection IP20 en face avant des bornes convient à une intégration en tableau, et sa plage de fonctionnement de -35 à 70 °C permet une utilisation dans des environnements techniques variés. La catégorie de surtension 2 et le degré de pollution 3 complètent un profil adapté aux installations modulaires exigeant une protection cohérente et bien dimensionnée.

Une base évolutive pour les tableaux avec accessoires complémentaires

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins de signalisation, de commande ou d’association avec des modules complémentaires compatibles de la gamme. Pour un projet neuf comme pour une remise à niveau d’installation, ce disjoncteur modulaire 2P 20A courbe C constitue ainsi une base pertinente pour bâtir une protection lisible, compacte et évolutive.
