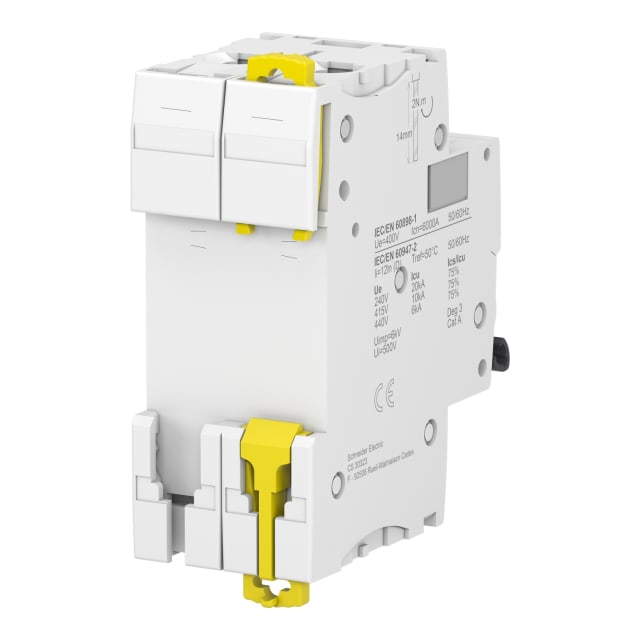

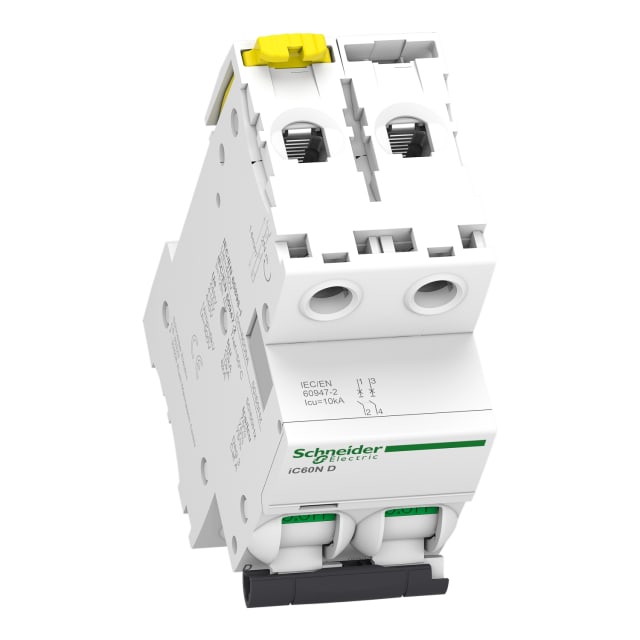

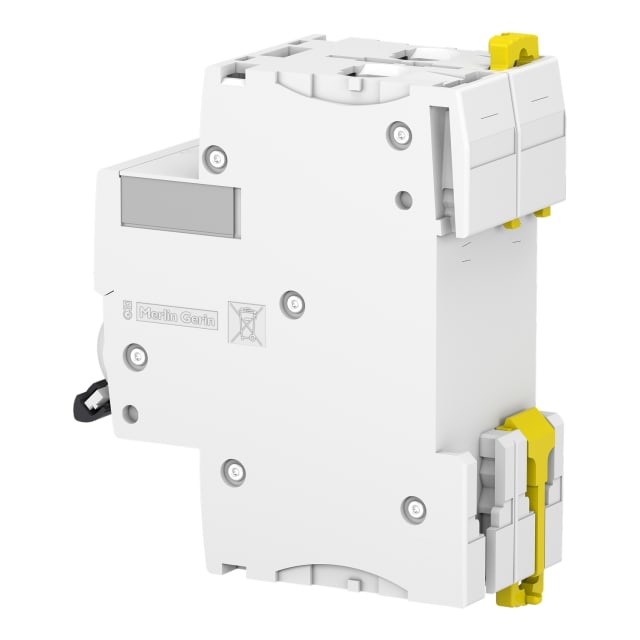

Disjoncteur miniature 2P 25A courbe D A9F75225

Disjoncteur miniature 2P 25A courbe D pour circuits à fort appel de courant

Ce disjoncteur miniature 2P 25A courbe D de la gamme Acti9 iC60N est conçu pour la protection des circuits contre les surcharges et les courts-circuits. Sa courbe de déclenchement D le rend particulièrement adaptée aux départs présentant des pointes de courant élevées au démarrage, comme certains équipements électromécaniques, moteurs, transformateurs ou circuits techniques spécifiques. En version bipolaire avec 2 pôles protégés, il assure une coupure simultanée sur les deux conducteurs protégés.

Pouvoir de coupure adapté aux tableaux de distribution modulaires

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu de 10 kA à 400 V selon IEC 60947-2. Ce niveau de performance permet son intégration dans de nombreux tableaux de répartition et installations modulaires où une protection efficace des départs est recherchée. Sa classe de limitation énergétique 3 contribue à mieux limiter l’énergie laissée passer en cas de défaut, ce qui participe à la protection des équipements en aval.

Configuration bipolaire compacte et intégration sur rail DIN

Avec ses 2 pôles et sa largeur de 2 modules, ce disjoncteur s’intègre facilement dans les coffrets et tableaux électriques lorsque l’optimisation de l’encombrement est importante. Son format modulaire facilite le montage sur rail DIN et convient aux réalisations neuves comme aux opérations de remplacement dans un ensemble de protection et distribution électrique. Cette conception compacte permet de conserver une implantation propre et lisible dans l’armoire ou le coffret.

Calibre 25 A et raccordement pratique pour conducteurs rigides ou souples

Son calibre nominal de 25 A répond aux besoins de protection de circuits nécessitant une intensité soutenue. Il accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son adaptation à différentes sections couramment utilisées en tableau. Cette souplesse de raccordement est appréciable pour les intégrateurs, tableautiers et installateurs qui recherchent un appareillage compatible avec plusieurs configurations de câblage.

Utilisation en AC/DC avec tenue électrique cohérente pour environnements techniques

Ce disjoncteur peut être utilisé en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de fonctionnement de 50 à 60 Hz couvre les usages classiques en distribution. La catégorie de surtension IV et le degré de pollution 3 renforcent son intérêt dans les environnements de tableau où une protection modulaire sérieuse est attendue pour les circuits terminaux ou intermédiaires.

Confort d’exploitation et maintenance facilitée dans la gamme Acti9 iC60N

Cette référence reprend les atouts fonctionnels de la série Acti9 iC60N, notamment des dispositifs pensés pour simplifier l’exploitation du tableau. L’indication mécanique de défaut permet d’identifier plus rapidement le circuit concerné lors d’un déclenchement, tandis que l’indication de séparation des contacts facilite les interventions de maintenance en aval. Pour l’exploitant comme pour l’installateur, cela améliore la lisibilité de l’état de l’appareil au quotidien.

Un choix pertinent pour compléter une protection modulaire évolutive

Ce disjoncteur 2P 25A courbe D peut recevoir des dispositifs supplémentaires compatibles de la gamme, ce qui en fait une solution intéressante pour les tableaux appelés à évoluer. Il convient aux projets où l’on souhaite sélectionner un appareillage modulaire cohérent, compact et techniquement clair pour la protection des circuits. Son indice de protection IP20, sa plage de fonctionnement de -35 à 70 °C et sa puissance dissipée de 3 W en font un produit adapté à un usage en enveloppe de distribution électrique correctement conçue.
