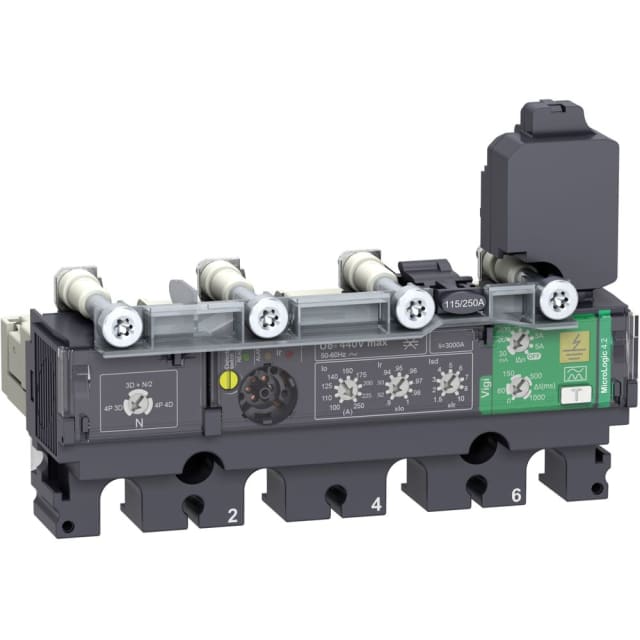

Déclencheur électronique 4P 100A Vigi 4.2 C1044V100

Déclencheur électronique 4P 100A pour ComPacT NSX100/160/250

Ce déclencheur électronique 4 pôles 100 A est conçu pour les disjoncteurs de la gamme ComPacT NSX100, NSX160 et NSX250. Il s’agit d’une unité de déclenchement MicroLogic Vigi 4.2 destinée aux applications de protection sur réseaux AC, avec un calibre de mesure permanent de 100 A. Son format dédié à la plateforme ComPacT NSX facilite l’identification de la bonne solution lors d’un remplacement, d’une remise à niveau ou d’une maintenance ciblée sur un appareil existant.

Protection électronique précise pour la surcharge et le court-circuit

Cette version intègre une protection électronique avec zone de réglage surcharge de 40 à 100 A, ce qui permet d’adapter plus finement le seuil de protection au courant réellement exploité sur l’installation. Pour la gestion des défauts de court-circuit, elle associe un déclenchement retardé et un réglage du courant de déclenchement instantané de 60 à 1000 A, avec une intensité de déclenchement non retardé fixée à 1500 A. Cette architecture convient aux installations qui exigent une sélectivité mieux maîtrisée et un comportement de protection plus ajusté qu’avec un déclenchement purement thermique-magnétique.

Version 4 pôles adaptée aux tableaux et départs triphasés avec neutre

Avec sa configuration 4 pôles, ce déclencheur répond aux besoins des départs triphasés avec neutre dans les tableaux de distribution, armoires électriques et ensembles de protection. Il apporte une réponse cohérente pour les circuits où la continuité de surveillance sur l’ensemble des conducteurs est recherchée. Dans un environnement tertiaire, industriel ou technique, ce type d’exécution favorise une intégration homogène avec les appareillages modulaires et boîtiers de puissance de la même famille.

Compatibilité claire avec la logique MicroLogic Vigi 4.2

Le déclencheur appartient à l’écosystème ComPacT NSX nouvelle génération et reprend la logique MicroLogic Vigi 4.2, appréciée pour sa lecture simple et son approche orientée réglage fonctionnel. Pour l’exploitant ou l’installateur, cela signifie une solution pensée pour équiper un disjoncteur compatible sans multiplier les adaptations. Cette cohérence de gamme aide à sécuriser le choix de la bonne unité lors d’une intervention sur parc installé, notamment en maintenance préventive ou corrective.

Alimentation AC sans courant externe dédié

Cette unité fonctionne en courant alternatif avec une tension d’alimentation AC jusqu’à 440 V à 50 Hz et 60 Hz, sans alimentation en courant externe. Ce point est particulièrement intéressant dans les configurations où l’on souhaite limiter les dépendances à des auxiliaires supplémentaires. L’intégration reste ainsi plus directe dans le disjoncteur concerné, tout en conservant les fonctions de déclenchement associées à cette exécution électronique.

Format technique adapté à l’intégration dans l’appareillage

Avec une largeur de 139,7 mm, une hauteur de 96,9 mm et une profondeur de 90,3 mm, ce déclencheur présente un encombrement cohérent avec les besoins d’intégration sur châssis ComPacT NSX compatibles. Ces dimensions sont utiles pour anticiper une opération de remplacement, vérifier les dégagements disponibles dans le coffret ou préparer une maintenance avec contrainte d’accès. L’absence de contacts auxiliaires intégrés ouvreurs, fermeurs ou inverseurs confirme qu’il s’agit ici d’une unité centrée sur la fonction de déclenchement.

Un choix pertinent pour la maintenance et la continuité d’exploitation

Dans une boutique de matériel électrique, ce déclencheur électronique 4P 100A représente un choix pertinent pour remettre en service un disjoncteur ComPacT NSX compatible ou restaurer ses caractéristiques de protection sans remplacer tout l’appareil. Il convient aux professionnels recherchant une unité de déclenchement clairement définie, compatible avec la série concernée, et capable d’apporter un réglage exploitable sur la surcharge comme sur le court-circuit. Pour l’achat, le point essentiel reste de vérifier la parfaite correspondance avec le disjoncteur hôte et son exécution 4 pôles.
