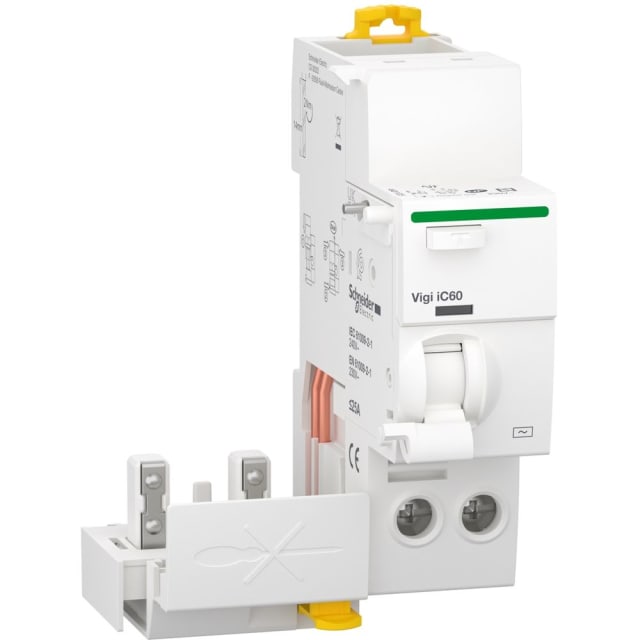

Bloc différentiel Vigi iC60 2P 25A 30mA type AC A9Q11225

Bloc différentiel additif 2P pour disjoncteurs Acti9 iC60

Le bloc différentiel Vigi iC60 2P 25A 30mA type AC est un module additif conçu pour compléter un disjoncteur de la gamme Acti9 iC60 ou Acti9 Reflex iC60. Il ajoute une fonction de protection différentielle destinée à détecter les défauts d’isolement et à couper rapidement le circuit en cas de fuite de courant. Dans un tableau électrique, il constitue une solution compacte pour associer protection des personnes et protection de l’installation, tout en conservant une architecture modulaire claire et cohérente.

Sensibilité 30 mA pour la protection des personnes

Avec une sensibilité de 30 mA, ce bloc différentiel est adapté à la protection contre les chocs électriques liés aux contacts indirects. Son déclenchement instantané, sans temporisation réglable, permet une coupure rapide dès l’apparition d’un courant résiduel anormal. Cette configuration convient aux circuits où l’on recherche une protection différentielle efficace et directe, sans logique de retard, dans un environnement résidentiel ou tertiaire léger.

Type AC pour les défauts différentiels en courant alternatif

Cette version de type AC est prévue pour la détection des défauts différentiels sinusoïdaux en courant alternatif. Elle répond aux besoins des circuits standards ne nécessitant pas un type de détection plus spécifique. Le choix du bon type différentiel est essentiel dans la composition d’un tableau, et ce modèle permet d’équiper proprement les départs compatibles avec ce niveau de détection, en restant parfaitement lisible pour l’installateur lors de l’identification des protections.

Calibre 25 A et format 2 pôles pour réseaux 230 à 240 V

Ce bloc différentiel 2 pôles est prévu pour un courant nominal de 25 A, avec une tension d’emploi de 230 à 240 V en 50/60 Hz. Il s’intègre sur des circuits monophasés nécessitant une protection différentielle adaptée à ce calibre. Sa tension d’isolement de 500 V et sa tenue aux chocs de 6 kV renforcent son adéquation dans les tableaux de distribution où la stabilité de fonctionnement et la bonne tenue électrique du matériel sont recherchées.

Montage modulaire pratique en coffret sur rail DIN

Prévu pour une installation modulaire sur rail DIN, ce bloc Vigi iC60 prend une largeur de 3 pas de 9 mm, soit un encombrement réduit dans le coffret. Ses dimensions compactes facilitent l’intégration dans les tableaux neufs comme en rénovation. La conception de raccordement accepte des conducteurs monofilaires de 1 à 25 mm² et multifilaires de 1 à 16 mm², ce qui permet de s’adapter à de nombreuses configurations de câblage en atelier ou sur chantier.

Lecture rapide de l’état grâce à l’indication mécanique en face avant

Ce modèle dispose d’une indication mécanique de déclenchement en face avant, utile pour repérer rapidement l’origine d’une coupure dans le tableau. Cette lecture visuelle simplifie le diagnostic lors des opérations d’exploitation ou de maintenance. Dans une installation comportant plusieurs protections modulaires, cette information améliore le confort d’intervention et limite les recherches inutiles lors d’un défaut d’isolement.

Caractéristiques techniques adaptées aux exigences du tableau électrique

Le bloc différentiel présente une résistance aux courants de choc de 0,25 kA, une puissance dissipée de 1,4 W, un degré de pollution 3 et un indice de protection IP20, porté à IP40 une fois intégré dans un coffret. Il fonctionne dans une plage de température ambiante de -5 à +60 °C. Ces caractéristiques en font un appareillage modulaire adapté aux environnements courants de distribution électrique, avec un niveau de compacité et de compatibilité particulièrement intéressant pour les ensembles Acti9.

Un choix pertinent pour compléter une protection modulaire Schneider Electric

Ce bloc différentiel Vigi iC60 s’adresse aux professionnels et aux acheteurs exigeants qui recherchent un module différentiel additif parfaitement adapté à un disjoncteur de la même plateforme modulaire. Il permet de composer une protection claire, évolutive et homogène dans le tableau, avec un calibre de 25 A, une sensibilité de 30 mA et un type AC bien identifié. C’est une solution technique précise pour compléter une protection modulaire sur des circuits compatibles, sans surdimensionnement ni complication inutile.
