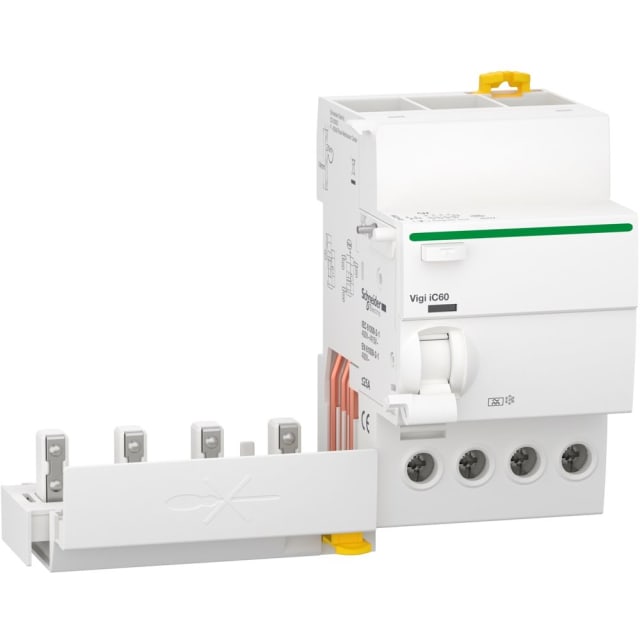

Bloc différentiel Vigi iC60 4P 25A 30mA type A A9Q21425

Bloc différentiel additif 4 pôles pour protection des personnes et des circuits

Le bloc différentiel Vigi iC60 4P 25A 30mA type A est un module additif destiné à compléter un appareillage modulaire compatible de la gamme Acti9 iC60. En version 4 pôles, il convient aux installations triphasées avec neutre et ajoute une protection différentielle instantanée de 30 mA, particulièrement adaptée à la protection des personnes contre les défauts d’isolement. Son format est pensé pour une intégration directe dans un tableau électrique, avec une architecture modulaire claire et cohérente.

Sensibilité 30 mA type A pour détecter les défauts de fuite les plus courants

Avec une sensibilité de 30 mA, ce bloc différentiel assure une coupure rapide en cas de courant de fuite à la terre. Son type A permet la détection des défauts différentiels en courant alternatif ainsi que des composantes continues pulsées, ce qui le rend adapté aux usages comportant des équipements électroniques courants. C’est un choix pertinent pour renforcer la sécurité sur des départs où la nature des charges impose une protection différentielle plus adaptée qu’un simple type AC.

Calibre 25 A et exécution 4P pour les départs triphasés avec neutre

Ce modèle est prévu pour un courant nominal de 25 A et une tension nominale de 400 à 415 V en 50/60 Hz. Sa configuration 4 pôles en fait une solution adaptée aux départs triphasés avec neutre nécessitant une protection différentielle homogène sur l’ensemble des conducteurs actifs. Le déclenchement est instantané, sans temporisation réglable, ce qui répond aux besoins de protection directe sur des circuits où une coupure rapide est recherchée.

Conçu pour s’intégrer à l’environnement modulaire Acti9 iC60

Appartenant à la série Acti9 iC60, ce bloc Vigi s’intègre dans une logique de montage modulaire propre aux tableaux de répartition et de distribution. Il constitue une solution intéressante lorsqu’il faut ajouter une fonction différentielle à un appareillage compatible, sans revoir toute l’organisation du tableau. Cette approche facilite la lisibilité de l’installation et permet de conserver une configuration modulaire cohérente pour les protections en tête ou en départ.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Le raccordement accepte des conducteurs monofiliaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse d’intégration dans les tableaux électriques courants. Cette plage de sections permet d’adapter le montage aux contraintes réelles du chantier, aussi bien en rénovation qu’en installation neuve, tout en conservant une connexion adaptée aux circuits de distribution modulaire.

Caractéristiques électriques utiles pour un tableau de protection

Ce bloc différentiel dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, des valeurs importantes dans un environnement de distribution modulaire. Sa résistance aux courants de choc de 0,25 kA et sa puissance dissipée de 1,4 W participent à une intégration maîtrisée dans le tableau. L’indice de protection IP20 correspond à un usage en enveloppe ou coffret, dans les conditions normales d’un appareillage modulaire installé dans un tableau.

Un appareil adapté aux conditions d’exploitation courantes en coffret

Le bloc différentiel Vigi iC60 fonctionne dans une plage de température ambiante de -25 à 60 °C, ce qui permet son utilisation dans de nombreuses configurations de tableaux électriques. Son degré de pollution 3 confirme son positionnement pour les environnements techniques habituels de distribution. Pour l’installateur comme pour l’acheteur averti, ce produit répond à un besoin clair : ajouter une protection différentielle 4 pôles 25 A 30 mA type A dans un ensemble modulaire Acti9 iC60, avec des caractéristiques lisibles et directement exploitables au moment du choix.
