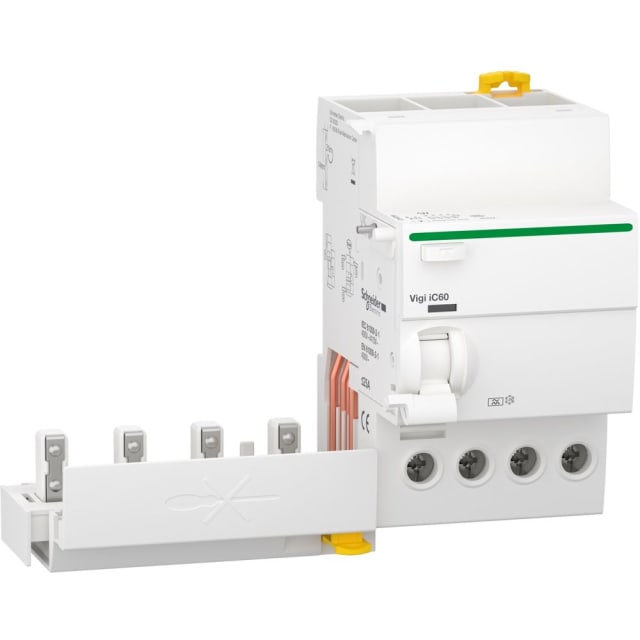

Bloc différentiel Vigi iC60 4P 25A 300mA type A

Bloc différentiel additif 4 pôles pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 4P 25A 300mA type A est un module additif conçu pour s’associer à un disjoncteur de la gamme Acti9 iC60. En version tétrapolaire, il permet d’ajouter une fonction de protection différentielle sur des départs triphasés + neutre ou sur des circuits nécessitant une surveillance des 4 pôles. Son calibre de 25 A convient aux installations où l’on recherche une protection différentielle dédiée, avec une intégration cohérente dans un tableau électrique modulaire.

Protection différentielle 300 mA type A pour défauts d’isolement

Avec une sensibilité de 300 mA, ce bloc différentiel est adapté à la détection des défauts d’isolement et des courants de fuite à la terre. Le type A permet la prise en compte des courants différentiels alternatifs et des courants différentiels pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements pouvant générer ce type de défaut. Son déclenchement instantané, sans temporisation réglable, assure une réponse directe dès qu’un défaut conforme à son seuil de déclenchement est détecté.

Format 4P 25A pensé pour une intégration claire en tableau

Ce modèle associe une configuration 4 pôles à un courant nominal de 25 A et une tension d’utilisation de 230 à 415 V en 50/60 Hz. Il répond ainsi aux besoins des tableaux de distribution où la compacité, la continuité de gamme et la lisibilité de l’appareillage sont importantes. Son montage dans l’environnement Acti9 facilite la constitution d’un ensemble de protection homogène, particulièrement apprécié lors de la réalisation ou de l’extension de coffrets de distribution.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de serrage laisse une bonne souplesse pour s’adapter aux sections courantes rencontrées dans les tableaux électriques. Pour l’installateur, cela simplifie l’intégration sur des départs existants ou neufs, tout en conservant une compatibilité adaptée aux contraintes habituelles de câblage en environnement modulaire.

Tenue électrique adaptée aux environnements de distribution

Ce bloc différentiel dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 6 kV et d’une résistance aux courants de choc de 0,25 kA. Ces caractéristiques participent à une utilisation adaptée aux contraintes électriques rencontrées dans les ensembles de distribution. Sa puissance dissipée de 1,3 W contribue également à une intégration maîtrisée dans le tableau, en limitant l’échauffement additionnel lié à la fonction différentielle.

Utilisation en coffret ou armoire avec conditions de service étendues

Avec un indice de protection IP20 et un degré de pollution 3, ce bloc est destiné à être installé dans une enveloppe appropriée, comme un coffret ou une armoire électrique. Sa plage de température de fonctionnement de -25 à 60 °C permet son emploi dans des conditions d’exploitation variées. Cette amplitude est intéressante pour les installations techniques où la stabilité de fonctionnement du matériel modulaire doit être préservée malgré les variations de température ambiante.

Un choix pertinent pour compléter une protection différentielle Acti9

Ce Vigi iC60 s’adresse aux professionnels et aux acheteurs exigeants qui veulent compléter un appareillage Acti9 iC60 avec une protection différentielle 4P, 25 A, 300 mA, type A, sans ajouter de fonctions inutiles. L’absence de réglage de sensibilité ou de temporisation convient aux besoins de protection différentielle fixe, avec un produit clair à sélectionner et facile à intégrer dans une architecture de tableau cohérente. C’est une solution particulièrement adaptée lorsque l’on cherche un bloc différentiel modulaire dédié, lisible et compatible avec l’écosystème iC60.
