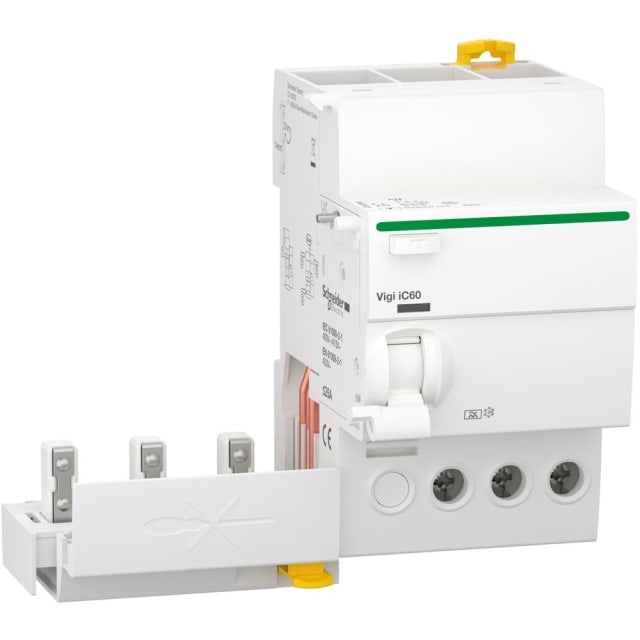

Bloc différentiel Vigi iC60 3P 25A 30mA type A A9Q21325

Bloc différentiel additif pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 3P 25A 30mA type A est un module additif conçu pour compléter un appareil de la gamme Acti9 iC60 avec une protection différentielle dédiée. Sa configuration 3 pôles et son calibre de 25 A en font une solution adaptée aux circuits tripolaires nécessitant une détection rapide des défauts d’isolement. Avec une sensibilité de 30 mA, il contribue à la coupure automatique en cas de courant de fuite, dans une logique de protection des personnes et des circuits.

Détection type A pour les défauts de fuite les plus courants

Ce bloc différentiel type A est prévu pour détecter les courants différentiels alternatifs ainsi que les composantes continues pulsées rencontrées sur de nombreux équipements modernes. Il convient donc particulièrement aux installations alimentant des usages susceptibles de générer ce type de défaut, là où un simple type AC serait moins adapté. Son déclenchement instantané, sans temporisation réglable, permet une réponse immédiate au défaut détecté.

Configuration 3 pôles 25 A pour tableaux modulaires

Sa conception 3P s’intègre dans les ensembles modulaires de protection de la série Acti9 iC60 pour constituer une protection différentielle cohérente sur circuits triphasés sans neutre. Le courant nominal de 25 A permet de l’associer à des départs correspondant à ce calibre, tout en conservant une lecture claire de l’architecture du tableau. C’est un choix pertinent pour les armoires et tableaux où la compacité, l’ordre de câblage et la sélectivité des protections sont recherchés.

Sensibilité 30 mA pour une coupure immédiate

Le seuil différentiel de 30 mA correspond au niveau couramment recherché pour la protection des personnes contre les contacts indirects. Ce modèle fonctionne en 400 à 415 V avec une fréquence 50/60 Hz et présente un temps de retard maximal de 0 ms, ce qui signifie un déclenchement instantané. Cette réactivité permet de limiter l’exposition au défaut dès son apparition, sans réglage complémentaire à prévoir sur l’appareil.

Raccordement pratique et caractéristiques utiles à l’installation

Le bloc accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son intégration dans des tableaux avec sections courantes de distribution. Sa tension d’isolement assignée Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau adapté aux contraintes habituelles d’une installation modulaire. Sa résistance aux courants de choc de 0,25 kA et sa puissance dissipée de 1,4 W participent également à une intégration maîtrisée dans l’enveloppe du tableau.

Utilisation en environnement de tableau électrique

Ce bloc différentiel présente un indice de protection IP20, adapté à un montage en coffret ou tableau, avec un degré de pollution 3. Il peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui permet son emploi dans des conditions d’exploitation variées. L’absence de réglage de sensibilité ou de temporisation simplifie le choix du produit pour les installations où une protection instantanée fixe est attendue.

Un repère clair pour éviter les erreurs de sélection

Pour l’acheteur professionnel comme pour l’installateur, ce bloc différentiel Vigi iC60 se distingue par une combinaison précise : 3 pôles, 25 A, 30 mA et type A. Cette définition permet de cibler exactement la bonne variante au sein des blocs différentiels modulaires et d’éviter toute confusion avec des versions de sensibilité, de type différentiel ou de nombre de pôles différents. C’est un composant particulièrement adapté lorsqu’il faut compléter un appareillage Acti9 iC60 avec une protection différentielle instantanée et techniquement cohérente.
