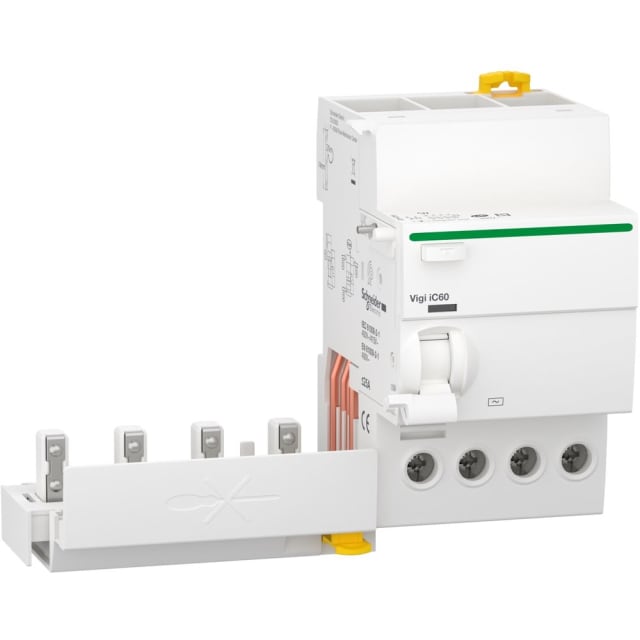

Bloc différentiel Vigi iC60 4P 25A 300mA type AC A9Q14425

Bloc différentiel additif 4 pôles pour disjoncteur Acti9 iC60

Le bloc différentiel Vigi iC60 4P 25A 300mA type AC est un module additif conçu pour s’associer aux disjoncteurs de la gamme Acti9 iC60. En version 4 pôles, il permet d’ajouter une fonction de protection différentielle sur des départs triphasés avec neutre, tout en conservant un encombrement modulaire adapté aux tableaux électriques. Sa conception s’adresse aux installations où l’on recherche une protection contre les défauts d’isolement, avec une intégration directe sur rail DIN.

Protection différentielle 300 mA type AC pour les défauts alternatifs

Avec une sensibilité de 300 mA et un type AC, ce bloc différentiel est destiné à la détection des courants de défaut résiduels alternatifs. Il contribue à la protection des installations contre les risques liés aux défauts d’isolement et participe également à la protection contre les chocs électriques par contact indirect dans le cadre d’une association conforme avec l’appareil de protection adapté. Son déclenchement instantané, sans temporisation réglable, assure une réaction immédiate en cas de défaut détecté.

Calibre 25 A et fonctionnement en 230 à 415 V AC

Ce modèle est prévu pour un courant nominal de 25 A et une tension d’utilisation de 230 à 415 V en courant alternatif, avec une fréquence 50/60 Hz. Il convient ainsi aux architectures de distribution courantes en environnement tertiaire ou résidentiel technique, lorsque le choix du type AC et du seuil 300 mA correspond au niveau de protection recherché. La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV renforcent son adaptation aux contraintes habituelles d’un tableau de distribution moderne.

Association avec Acti9 iC60 pour une protection modulaire complète

Le Vigi iC60 est conçu pour être combiné avec un disjoncteur iC60 ou Acti9 Reflex iC60. Cette architecture permet de dissocier la fonction de protection contre les surintensités et courts-circuits de la fonction différentielle, tout en gardant une solution cohérente dans l’univers Acti9. Pour l’installateur, c’est une réponse pratique lorsqu’il faut composer une protection modulaire sur mesure dans un coffret ou un tableau, sans basculer vers un appareil monobloc différent.

Installation lisible et exploitation facilitée en tableau

Ce bloc différentiel bénéficie d’une conception pensée pour l’intégration en armoire et tableau électrique, avec montage sur rail DIN et indication de câblage. La présence d’un indicateur mécanique en face avant de type VisiTrip permet d’identifier visuellement un déclenchement sur défaut. Ce repérage simplifie le diagnostic en maintenance et fait gagner du temps lors des interventions, en particulier sur les ensembles modulaires comportant plusieurs départs protégés.

Raccordement adapté aux conducteurs rigides et souples

Pour le câblage, ce modèle accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte une bonne souplesse de mise en œuvre selon la section utilisée dans le tableau. Le bloc présente par ailleurs une puissance dissipée de 1,3 W, un degré de pollution 3 et une résistance aux courants de choc de 0,25 kA, des caractéristiques utiles pour une intégration cohérente dans des ensembles de distribution compacts.

Format modulaire pour coffrets et tableaux électriques

Avec ses 4 pôles, son indice de protection IP20 et sa compatibilité avec une installation en enveloppe, ce bloc différentiel trouve naturellement sa place dans les tableaux de répartition. Il fonctionne dans une plage de température ambiante de -5 à +60 °C, ce qui couvre les conditions usuelles d’exploitation en intérieur technique. Pour un projet de distribution modulaire nécessitant un bloc différentiel Acti9 Vigi iC60 4P 25A 300mA type AC, cette référence répond à un besoin précis d’association, de compacité et de lisibilité en maintenance.
