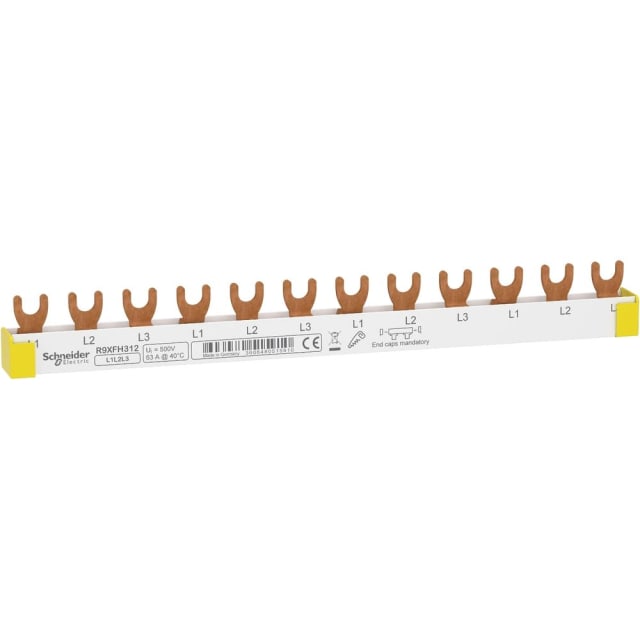

Peigne de raccordement à fourche 3P 12 modules R9XFH312

Peigne de raccordement à fourche 3P pour alimentation horizontale de tableaux

Ce peigne de raccordement à fourche 3P 12 modules est conçu pour distribuer proprement l’alimentation sur une rangée d’appareillages modulaires tripolaires. Son implantation horizontale en pas de 18 mm permet une liaison directe et régulière entre plusieurs modules, tout en simplifiant le câblage dans le tableau. Il constitue une solution pratique pour réaliser une alimentation L1, L2, L3 homogène sur une ligne de protections.

Format 12 modules adapté à 4 appareillages tripolaires

Avec sa largeur de 12 modules, ce peigne convient à l’alimentation de 4 appareils en 3P. Cette configuration facilite l’organisation des coffrets et aide à obtenir un câblage plus lisible qu’avec des pontages filaires multiples. Dans une armoire ou un tableau de distribution, il permet de gagner en clarté au moment du montage, de l’extension ou de l’intervention.

Connexion à fourche pour un raccordement net et rapide

L’exécution du raccordement électrique à fourche est particulièrement adaptée aux appareillages compatibles avec ce type de reprise. Cette géométrie favorise un positionnement précis sous les bornes et participe à une distribution ordonnée de l’énergie sur la rangée. Pour l’installateur, cela se traduit par une mise en œuvre plus directe et une finition plus propre dans les ensembles modulaires.

Capacité 63 A et section 10 mm² pour la distribution modulaire

Ce peigne d’alimentation horizontal dispose d’une section de 10 mm² et d’un courant assigné de 63 A. Il répond ainsi aux besoins courants de répartition dans les tableaux résidentiels et petits ensembles tertiaires compatibles avec ce niveau de calibre. Sa tension maximale de service de 400 V permet son intégration dans des configurations de distribution modulaires adaptées aux circuits triphasés sans neutre.

Peigne isolé et découpable pour une adaptation plus souple

Le corps isolé améliore la manipulation et l’intégration dans le tableau, tout en conservant une présentation soignée de la rangée alimentée. Le peigne est également découpable à taille voulue, ce qui permet d’ajuster la longueur à la configuration réelle du coffret lorsque tous les modules ne sont pas utilisés. Cette souplesse est utile pour les montages neufs comme pour les adaptations sur rangées existantes.

Encombrement maîtrisé pour tableaux et coffrets de distribution

Avec une longueur de 220 mm et une valeur de pas de 18 mm, ce modèle est dimensionné pour s’intégrer dans les architectures modulaires standards de la gamme concernée. Son coloris blanc s’accorde visuellement avec les appareillages de tableau et contribue à une présentation plus uniforme à l’intérieur du coffret. C’est un accessoire particulièrement pertinent lorsque l’on recherche un câblage plus structuré sur rail.

Compatibilité d’usage en 3 phases sans neutre auxiliaire

Ce modèle est prévu pour une distribution en 3 phases, avec 3 pôles, sans conducteur N. Il n’est pas destiné aux appareils équipés d’un conducteur neutre ni aux configurations nécessitant un commutateur auxiliaire. Ce positionnement clair permet de choisir le bon peigne pour une rangée tripolaire dédiée, en évitant les erreurs de sélection au moment de l’équipement du tableau.

Un accessoire pertinent pour la gamme Resi9 Protection

Issu de l’univers Resi9 Protection, ce peigne de raccordement à fourche 3P 12 modules s’adresse aux installations recherchant une distribution horizontale propre, lisible et rationnelle. Il convient particulièrement aux tableaux où l’on souhaite alimenter plusieurs protections modulaires tripolaires de façon compacte, avec un accessoire isolé, ajustable et pensé pour la continuité d’alimentation sur une même rangée.
