Peigne horizontal à fourche 3P 57 modules Resi9 R9XFH357

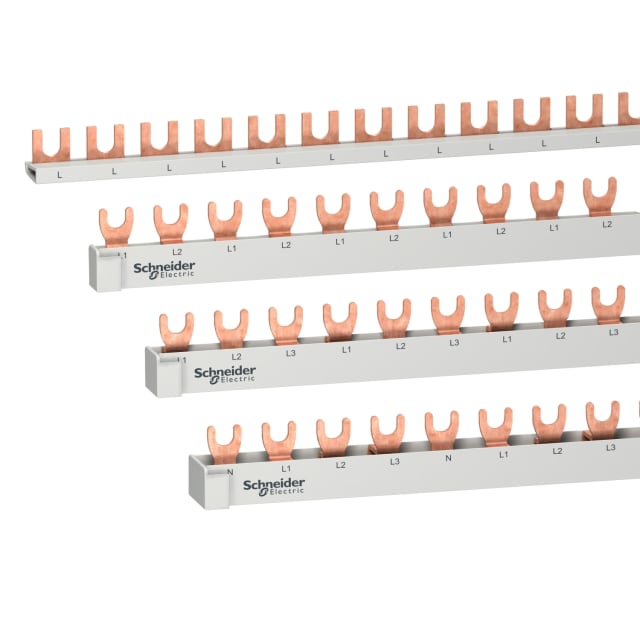

Peigne horizontal à fourche 3P conçu pour l’alimentation triphasée

Le peigne horizontal à fourche 3P 57 modules Resi9 est prévu pour distribuer l’alimentation sur une rangée d’appareils modulaires en triphasé. Sa configuration L1L2L3 permet une répartition claire des phases sur les appareillages 3 pôles, avec un pas de 18 mm adapté aux modules standards. Cette solution simplifie le pontage entre appareils et apporte une implantation plus nette dans le tableau électrique.

Format 57 modules pour équiper jusqu’à 19 appareils 3P

Avec sa longueur de 1000 mm et sa largeur utile de 57 modules, ce peigne d’alimentation horizontal convient à l’alimentation de jusqu’à 19 appareils 3P. Il répond particulièrement bien aux tableaux nécessitant une distribution linéaire homogène sur rail DIN, en évitant la multiplication des liaisons filaires. Pour l’installateur, cela facilite la lecture du câblage et l’organisation de la rangée.

Connexion à fourche pour un câblage modulaire propre et rapide

L’exécution à fourche est adaptée aux appareils compatibles avec ce type de raccordement. Elle permet d’insérer le peigne directement dans les bornes prévues, pour obtenir une alimentation régulière sur l’ensemble de la rangée. Ce principe est recherché dans les tableaux de répartition où l’on veut gagner en lisibilité, limiter les longueurs de conducteurs et conserver une distribution ordonnée entre disjoncteurs ou autres modules tripolaires.

Capacité adaptée aux tableaux résidentiels et petits tertiaires

Ce modèle présente une section de 10 mm² et un courant assigné de 63 A, avec une tension maximale d’emploi de 400 V. Il est ainsi dimensionné pour les distributions modulaires courantes en triphasé au sein de coffrets et tableaux de protection. Son isolement participe à une intégration plus sûre dans l’enveloppe, tandis que sa conception reste compatible avec l’usage recherché sur des appareils modulaires de la gamme concernée.

Peigne isolé, découpable et pratique à ajuster sur chantier

Le corps isolé blanc facilite l’intégration visuelle dans un tableau propre et structuré. Le peigne est découpable à taille voulue, ce qui permet d’ajuster précisément la longueur selon le nombre réel d’appareils à alimenter. Cet avantage est particulièrement utile lors de la préparation d’un tableau évolutif, d’une extension de rangée ou d’un montage nécessitant une adaptation sur mesure sans changer de principe de distribution.

Intégration cohérente dans l’univers Resi9 Protection

Issu de la série Resi9 Protection, ce peigne horizontal à fourche 3P s’intègre dans une logique de tableau modulaire Schneider Electric pensée pour la distribution et la protection. Il ne convient pas aux appareils équipés d’un conducteur N ni à ceux nécessitant un commutateur auxiliaire sur ce point de raccordement, ce qui aide à sécuriser le choix de la bonne version lors de la préparation du matériel.

Un accessoire de tableau utile pour gagner en clarté de distribution

Dans une armoire ou un coffret, ce peigne horizontal 3P contribue à obtenir une alimentation plus régulière et plus lisible qu’un pontage réalisé conducteur par conducteur. Il convient aux professionnels recherchant une solution simple pour distribuer les trois phases sur une rangée modulaire, tout en conservant un encombrement maîtrisé. Pour un tableau bien organisé, ce type de peigne reste un choix pertinent dès que plusieurs appareils tripolaires doivent être alimentés sur la même ligne.
