Peigne de raccordement à fourche 4P 57 modules R9XFH457

Un peigne de raccordement horizontal 4P conçu pour distribuer proprement l’alimentation

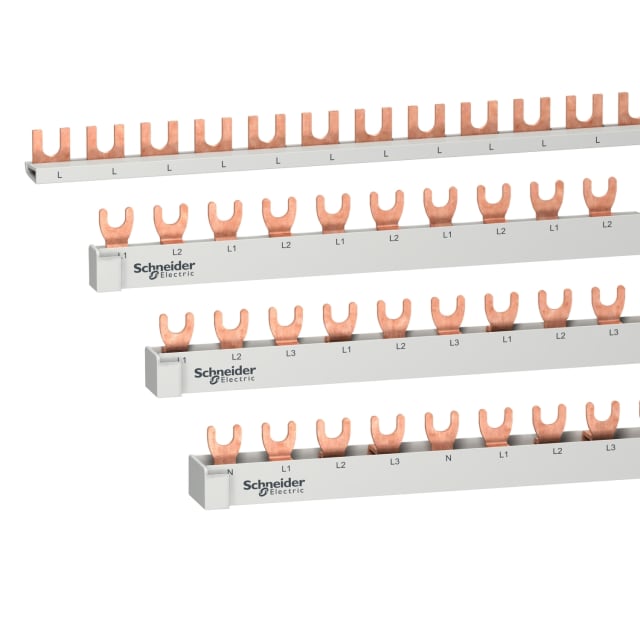

Le peigne de raccordement à fourche 4P 57 modules Resi9 est destiné à la distribution horizontale de l’alimentation dans un tableau électrique. Sa configuration 3L+N permet de répartir le neutre et les trois phases sur une rangée d’appareils compatibles, avec un repérage clair N, L1, L2 et L3 directement sur le corps du peigne. Cette conception facilite l’organisation du câblage, améliore la lisibilité du tableau et permet une alimentation homogène de plusieurs modules sur une même rangée.

Format 57 modules pour les rangées étendues et les ensembles 3P+N

Avec une largeur de 57 modules de 18 mm et une longueur de 1000 mm, ce peigne d’alimentation horizontal est adapté aux installations nécessitant l’interconnexion de plusieurs appareils sur une rangée longue. Il convient à 14 appareils en configuration 3P+N et s’intègre dans les tableaux où la continuité de distribution doit rester nette et rationnelle. Son entraxe de 18 mm et sa distance entre voies de 72 mm correspondent à une implantation pensée pour les appareillages modulaires associés.

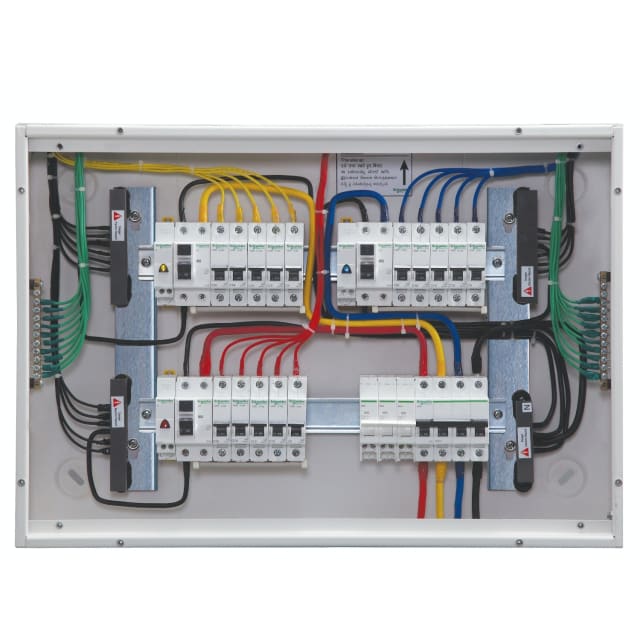

Connexion à fourche pour un montage rapide sur appareillage modulaire compatible

L’exécution à fourche permet de raccorder rapidement les appareils équipés de bornes adaptées à ce type de peigne. Ce principe est particulièrement recherché pour gagner du temps lors du montage d’une rangée, tout en obtenant une répartition régulière entre les différents modules. Dans un coffret ou un tableau de distribution, ce type de peigne limite aussi la multiplication des pontages filaires et contribue à un câblage plus structuré.

Section 10 mm² et courant assigné 63 A pour la distribution en tableau

Ce peigne dispose d’une section de 10 mm² et d’un courant permanent assigné de 63 A. Il est donc adapté aux besoins courants de distribution sur rangée modulaire dans le résidentiel et le petit tertiaire technique, lorsque l’on recherche une alimentation commune cohérente entre plusieurs protections ou appareillages. Sa tension maximale de service de 400 V renforce sa pertinence dans les ensembles en triphasé avec neutre.

Peigne isolé et découpable pour ajuster la longueur au tableau

Le corps isolé apporte une solution plus pratique pour l’intégration en coffret, tandis que la version découpable permet d’ajuster précisément la longueur utile selon la composition réelle de la rangée. Cet atout est particulièrement intéressant lorsque le tableau ne mobilise pas l’ensemble des 57 modules disponibles ou lorsque l’implantation impose une adaptation sur site. On conserve ainsi une distribution propre, sans surlongueur inutile.

Compatible avec les appareils modulaires prévus pour conducteur N

Ce modèle est prévu pour des appareils équipés d’un conducteur N, ce qui le rend pertinent pour les ensembles 4 pôles ou 3P+N. Il s’adresse aux montages où l’alimentation du neutre doit être intégrée dans le même peigne que les phases, afin de simplifier la distribution et de conserver une logique de raccordement cohérente sur toute la rangée. En revanche, il n’est pas destiné aux appareils nécessitant un commutateur auxiliaire sur ce type de raccordement.

Une solution adaptée aux tableaux de la gamme modulaire Resi9

Issu de la série Resi9 Protection, ce peigne de raccordement horizontal s’utilise dans un environnement de tableau modulaire où l’on recherche une distribution ordonnée entre les protections et appareillages compatibles. Sa finition blanche s’intègre visuellement aux ensembles modulaires actuels, et son marquage des conducteurs facilite le repérage lors du montage comme lors des interventions ultérieures. Pour l’électricien comme pour l’intégrateur, c’est un accessoire de distribution pensé pour optimiser la mise en place d’une rangée triphasée avec neutre.
