Peigne à fourche horizontal 2P 57 modules R9XFH257

Peigne à fourche horizontal 2P pour alimentation rapide de rangées modulaires

Le peigne à fourche horizontal 2P 57 modules Resi9 est conçu pour distribuer l’alimentation sur une rangée d’appareils modulaires avec une connexion propre, lisible et régulière. Sa configuration 1L + N permet d’alimenter des appareillages 1P+N sur une implantation homogène, tout en simplifiant le câblage dans le tableau électrique. Ce format horizontal convient particulièrement aux montages où l’on recherche une distribution nette entre phase et neutre sans multiplier les pontages individuels.

Format 57 modules adapté aux tableaux de grande largeur

Avec une largeur de 57 modules de 18 mm et une longueur de 1000 mm, ce peigne d’alimentation horizontal répond aux besoins des rangées étendues. Il peut alimenter jusqu’à 28 appareils compatibles, avec un entraxe prévu pour les modules en pas de 18 mm et une distance entre voies de 36 mm. Ce dimensionnement est utile pour les tableaux résidentiels ou petits tertiaires nécessitant une distribution continue sur une longue rangée, tout en gardant une implantation ordonnée.

Connexion à fourche 2 pôles pour appareils 1P+N

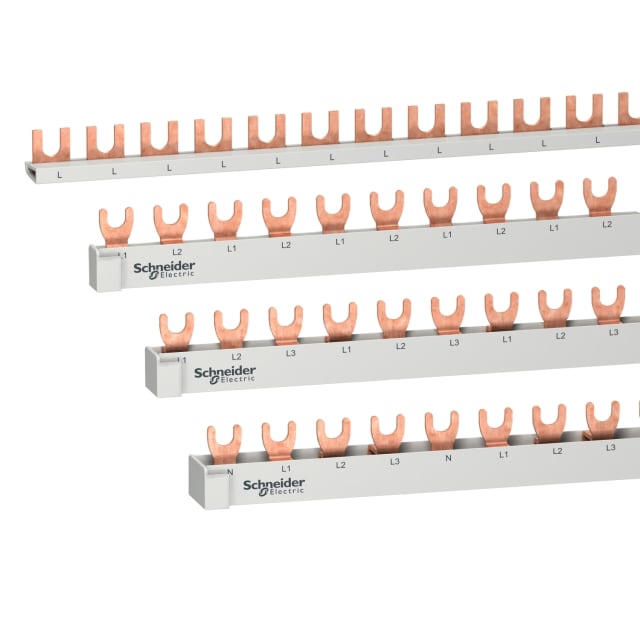

Ce modèle utilise une exécution de raccordement à fourche, pratique pour venir se positionner directement sous les bornes des appareils compatibles. Sa configuration 2 pôles est destinée aux installations avec neutre et ligne, avec marquage de repérage sur le corps du peigne pour faciliter l’orientation au montage. Il est adapté aux appareils équipés d’un conducteur N, ce qui en fait une solution cohérente pour de nombreuses protections modulaires 1P+N de la gamme Resi9 et d’équipements compatibles prévus pour ce type d’alimentation.

Section 10 mm² et courant assigné 63 A pour une distribution maîtrisée

Le peigne est réalisé avec une section de 10 mm² et un courant permanent assigné de 63 A, ce qui le rend adapté à la distribution d’alimentation sur rangée dans les tableaux modulaires correspondants. Cette combinaison permet de raccorder plusieurs appareils sur une même barre d’alimentation avec une solution plus structurée qu’un câblage filaire répété. Pour l’installateur, cela facilite la lecture du tableau et contribue à une implantation plus rationnelle des protections.

Peigne isolé et découpable pour ajustement sur site

Ce peigne à fourche horizontal est isolé et découpable à taille voulue. Ce point est particulièrement utile lors de l’intégration dans un coffret où le nombre exact d’appareils diffère de la longueur maximale disponible. L’isolant limite les parties actives exposées sur la zone de distribution, tandis que la possibilité de coupe permet d’ajuster précisément le peigne à la composition réelle de la rangée. C’est un avantage concret pour les chantiers de rénovation comme pour les tableaux neufs.

Montage horizontal soigné dans les tableaux Resi9

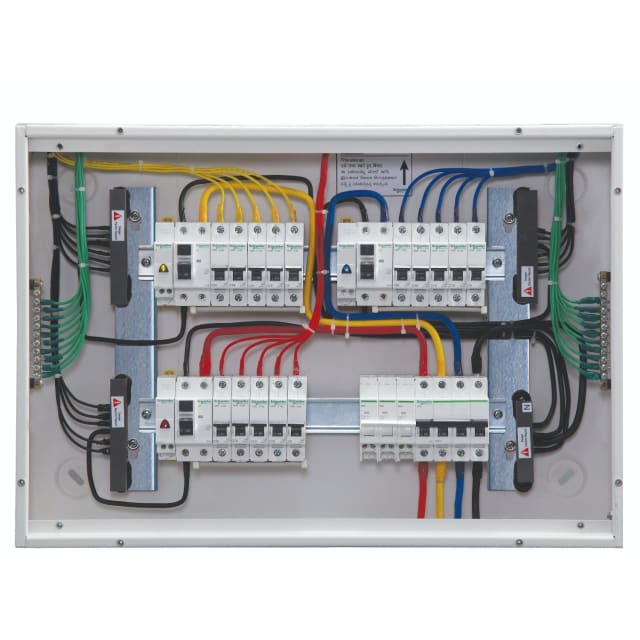

Issu de la série Resi9 Protection, ce peigne de raccordement horizontal s’intègre dans une logique de câblage modulaire claire et efficace. Sa finition blanche s’accorde visuellement avec les appareillages de tableau courants, pour un ensemble plus uniforme à l’intérieur du coffret. Il est conçu pour un montage horizontal en distribution de rangée, là où la régularité de connexion et le gain de place sur le câblage sont recherchés.

Un accessoire de distribution utile pour gagner en lisibilité au tableau

Dans un tableau électrique, l’usage d’un peigne horizontal 2P permet de limiter les liaisons individuelles entre appareils et d’obtenir une alimentation plus homogène sur la rangée. Pour le monteur, cela se traduit par une mise en œuvre plus structurée et un repérage plus simple des départs. Pour l’utilisateur final ou l’exploitant, le tableau reste plus lisible lors des interventions, des extensions ou des opérations de maintenance. Ce peigne d’alimentation 57 modules constitue ainsi un choix pertinent pour une distribution modulaire propre et bien organisée.
