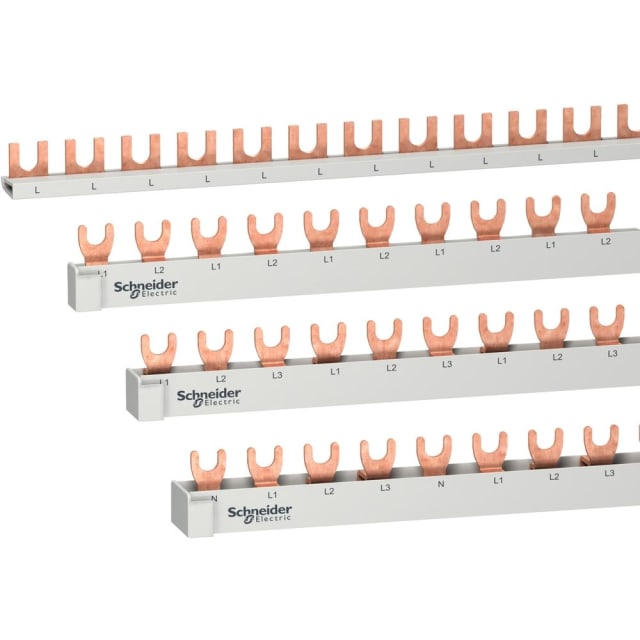

Peigne à fourche bipolaire 18 modules R9XFH218

Peigne à fourche bipolaire 18 modules pour alimentation rapide de rangée

Le peigne à fourche bipolaire 18 modules Resi9 Protection est conçu pour distribuer l’alimentation sur une rangée d’appareils modulaires avec un raccordement net et rationnel. Sa configuration 2 pôles en 1 phase permet de ponter plusieurs appareils sur une même ligne en limitant le câblage unitaire. Ce format 18 modules convient particulièrement à la réalisation de tableaux résidentiels ou petits tertiaires lorsque l’on recherche un câblage lisible, homogène et plus rapide à mettre en place.

Configuration 2P avec entraxe 18 mm adaptée aux appareils modulaires

Ce peigne à fourche utilise un pas de 18 mm et une exécution de raccordement par fourche, adaptée aux appareils compatibles de la gamme modulaire. Sa conception bipolaire permet l’alimentation simultanée de deux pôles sur une rangée, avec une capacité prévue pour 9 appareils. Il est indiqué pour les équipements disposant d’un conducteur N, ce qui facilite son intégration dans des ensembles de protection où la répartition phase/neutre doit rester claire et régulière.

Capacité de 63 A et section 10 mm² pour une distribution structurée

Avec un courant permanent assigné de 63 A et une section de 10 mm², ce peigne de liaison répond aux besoins courants de distribution sur tableau modulaire. Il permet d’alimenter plusieurs protections de façon ordonnée tout en conservant une implantation compacte sur rail. La tension maximale de service de 400 V complète un profil technique cohérent pour les ensembles de distribution domestiques et assimilés utilisant des appareillages compatibles.

Format 320 mm recoupable pour ajustement précis au tableau

Sa longueur de 320 mm correspond à un développement 18 modules, tout en conservant l’avantage d’être recoupable à la taille voulue. Cette possibilité d’ajustement est utile pour adapter la barre de pontage à la composition réelle de la rangée, limiter les parties inutilisées et soigner la finition du câblage. Dans un coffret, cela permet de gagner en propreté visuelle et de mieux maîtriser l’organisation de la distribution électrique.

Peigne isolé pour un câblage plus net et mieux maîtrisé

Le corps isolé contribue à une mise en œuvre plus propre dans le tableau et participe à une meilleure séparation des zones conductrices lors du montage. La forme à fourche simplifie le raccordement sur les bornes prévues pour ce type de connexion et facilite également les opérations de démontage ou de reconfiguration lorsque la rangée doit évoluer. Ce principe est apprécié pour obtenir un pontage régulier entre modules sans multiplier les conducteurs.

Intégration naturelle dans l’univers Resi9 Protection

Issu de la série Resi9 Protection, ce peigne bipolaire s’intègre dans une logique de tableau cohérente avec les appareillages modulaires de la même famille. Il convient lorsque l’objectif est d’uniformiser la distribution sur rail, de simplifier l’alimentation d’une série d’appareils et de conserver une lecture immédiate de la rangée. Pour l’installateur comme pour l’exploitant, ce type d’accessoire apporte une solution de pontage plus structurée qu’un câblage réalisé borne par borne.

Un accessoire pertinent pour tableaux, protections et distribution électrique

Dans les catégories peignes de liaison et pontage, rails et accessoires de câblage, ce modèle répond à un usage très ciblé : alimenter proprement une rangée bipolaire de 18 modules. Sa couleur blanche assure une intégration discrète dans l’environnement du tableau, tandis que son architecture en fourches en fait un choix adapté pour les montages recherchant rapidité d’assemblage, encombrement maîtrisé et continuité de distribution sur plusieurs départs modulaires.
