Répartiteur vertical connecteur-câble 3P+N R9XEV7CB

Répartiteur vertical 3P+N pour distribution modulaire Resi9 XE

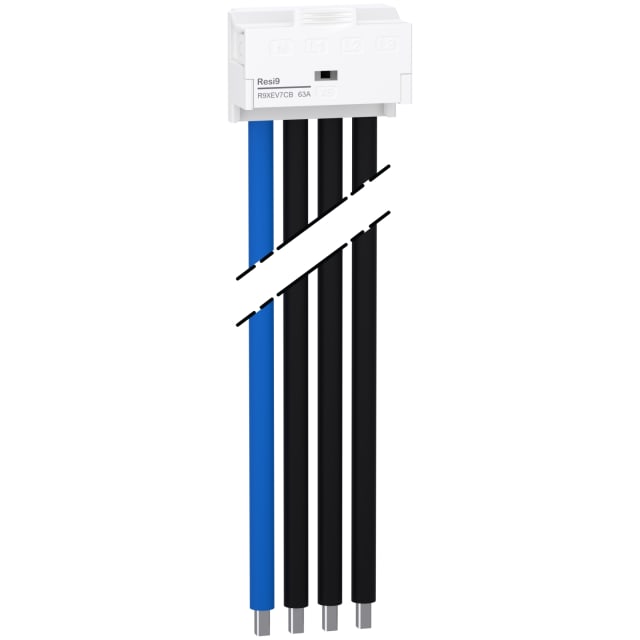

Ce répartiteur vertical connecteur-câble 3P+N est conçu pour assurer la distribution d’alimentation dans un tableau équipé de la gamme Resi9 XE. Son format vertical permet d’organiser l’alimentation entre plusieurs rangées ou ensembles modulaires tout en conservant une implantation propre et lisible. Il s’intègre dans une logique de câblage structurée, particulièrement adaptée aux tableaux où la circulation des conducteurs doit rester nette et maîtrisée.

Configuration 4 pôles adaptée aux ensembles triphasés avec neutre

Avec sa configuration 3P+N et ses 4 pôles, ce répartiteur répond aux besoins des installations modulaires nécessitant la répartition des trois phases et du neutre au sein d’un même ensemble. Cette architecture facilite l’alimentation des appareillages associés dans un environnement Resi9 XE et permet de conserver une distribution cohérente sur les protections et départs concernés. C’est un choix pertinent pour les tableaux où la continuité de distribution verticale doit être pensée dès la conception.

Raccordement connecteur-câble pour une mise en œuvre claire

Le principe de raccordement connecteur-câble combine un point de connexion dédié et une sortie par câble, ce qui simplifie l’organisation du cheminement électrique dans le coffret. Ce type de conception est particulièrement utile lorsque l’on souhaite relier proprement un ensemble de distribution verticale à d’autres éléments du tableau sans multiplier les adaptations. Dans la gamme Resi9 XE, ce mode de raccordement participe à une installation plus lisible lors du montage, de l’extension ou de la rénovation du tableau.

Montage vertical pour optimiser l’espace dans le coffret

Son montage vertical répond aux contraintes des tableaux modulaires où l’espace latéral et la circulation entre rangées doivent être optimisés. Avec une longueur de 401 mm, ce répartiteur est dimensionné pour accompagner une distribution sur la hauteur du coffret et favoriser une implantation ordonnée des liaisons internes. Cette orientation verticale aide à limiter l’encombrement visuel du câblage et à mieux structurer les différentes zones du tableau.

Capacité de 63 A pour la distribution des circuits modulaires

Avec une intensité nominale de 63 A, ce répartiteur est destiné à des applications de distribution modulaire nécessitant une tenue adaptée aux usages courants de tableau électrique. Cette valeur permet de l’intégrer dans une architecture cohérente avec des protections et organes de répartition compatibles de la série Resi9 XE. Pour l’installateur, cela apporte un repère clair dans le choix du matériel destiné à la liaison verticale d’alimentation.

Section nominale 10 mm² pour un raccordement maîtrisé

La section nominale de 10 mm² indique le niveau de conducteur prévu pour ce répartiteur dans son usage dédié. Cette donnée technique est importante pour préparer correctement le câblage, anticiper les passages de fils et maintenir une installation propre dans le coffret. En pratique, elle aide à dimensionner la liaison de façon cohérente avec le rôle du répartiteur dans la distribution verticale, sans surcharger inutilement l’espace disponible.

Particulièrement utile en extension ou en rénovation de tableau

Dans un projet d’évolution de tableau, ce type de répartiteur vertical trouve tout son intérêt lorsqu’il faut ajouter des protections ou prolonger une distribution existante dans l’univers Resi9 XE. Il convient bien aux configurations où l’on cherche à alimenter de nouveaux modules sur rail tout en gardant une structure de tableau claire. Pour une boutique de matériel électrique, c’est un accessoire de câblage technique à forte valeur d’usage pour les montages modulaires en 3P+N.
