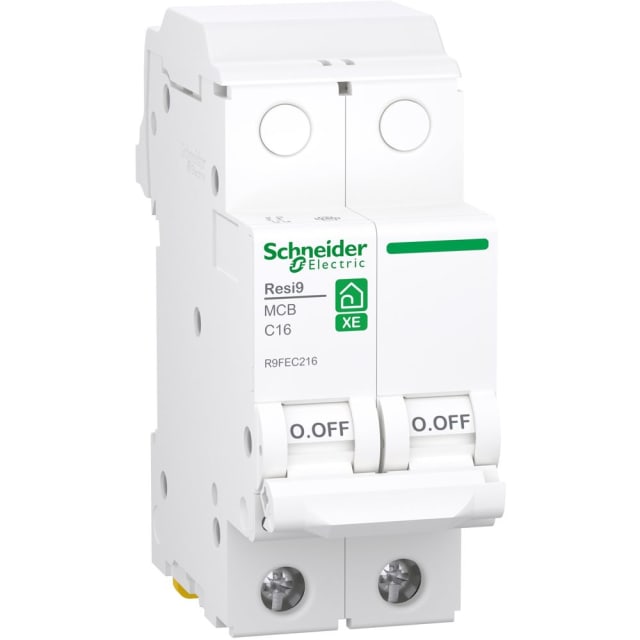

Disjoncteur 2P 16A courbe C 3kA 230V R9FEC216

Disjoncteur bipolaire 2P 16A pour la protection des circuits 230 V

Ce disjoncteur 2P 16A courbe C 3 kA 230 V de la gamme Resi9 XE est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en courant alternatif. Avec ses deux pôles protégés, il coupe simultanément les deux conducteurs, ce qui en fait une solution adaptée aux installations où une coupure bipolaire est recherchée pour une protection claire et nette du départ concerné.

Courbe C 16A : un calibrage adapté aux usages électriques courants

Le calibre 16 A convient aux circuits nécessitant une protection modulaire précise, tandis que la courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage. Ce profil est particulièrement pertinent pour des circuits d’alimentation courants comportant de petits équipements électrotechniques ou des charges présentant une pointe d’intensité au démarrage, sans basculer vers un déclenchement trop sensible.

Format modulaire 2 unités pour intégration en tableau

Avec une largeur de 2 modules, ce disjoncteur bipolaire s’intègre facilement dans un tableau de répartition en optimisant l’espace disponible. Sa profondeur totale de 43,5 mm favorise une implantation propre dans les coffrets compatibles. Ce format modulaire permet une lecture simple de l’appareillage et une organisation cohérente des protections au sein de la distribution électrique.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Son pouvoir de coupure assigné de 3 kA selon l’EN 60898 à 230 V répond aux besoins de protection sur les circuits pour lesquels ce niveau de coupure est approprié. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des contraintes subies par les conducteurs et les équipements raccordés en aval lors d’un court-circuit.

Raccordement souple ou rigide pour une mise en œuvre pratique

Ce modèle accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², offrant une plage de raccordement confortable pour de nombreuses configurations de câblage en tableau. La présence d’un neutre à connexion permet une utilisation bipolaire cohérente, avec un appareillage pensé pour une mise en œuvre lisible et structurée sur rail modulaire.

Caractéristiques électriques et environnementales pour un usage en distribution

Prévu pour une tension de dimensionnement de 230 V en AC et une fréquence de 50 à 60 Hz, ce disjoncteur dispose également d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20, son degré de pollution 2 et sa plage de fonctionnement de -25 à +40 °C en font un appareil destiné à la protection modulaire en environnement de tableau, dans des conditions d’exploitation conformes à ce type de matériel.

Un choix pertinent dans la gamme Resi9 XE

Issu de la série Resi9 XE, ce disjoncteur modulaire 2P 16A courbe C s’adresse aux professionnels et aux acheteurs exigeant une désignation claire du produit pour éviter toute confusion entre variantes. Son positionnement est particulièrement intéressant pour compléter un tableau avec une protection bipolaire compacte, lisible et adaptée aux circuits 230 V nécessitant une coupure sur deux pôles.
