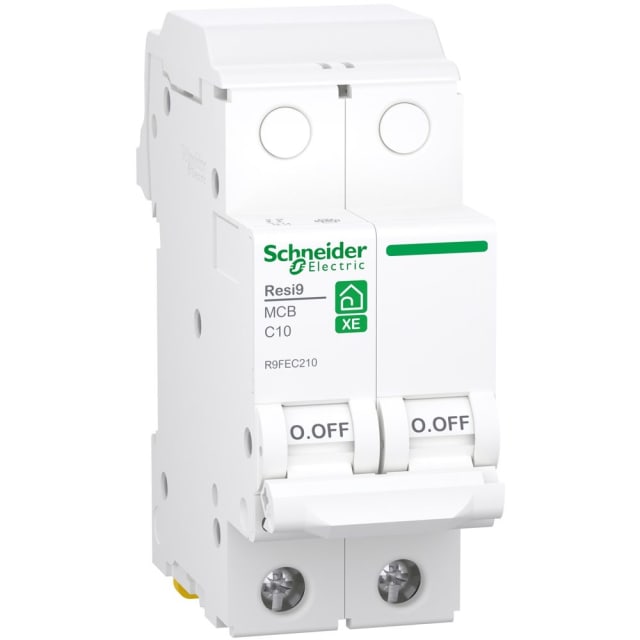

Disjoncteur 2P 10A courbe C 3kA 230V R9FEC210

Disjoncteur bipolaire 10A pour la protection des circuits 230V

Ce disjoncteur modulaire 2P 10A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en 230V AC. Son format bipolaire permet de couper simultanément les deux pôles protégés, ce qui en fait une solution adaptée lorsque l’on recherche une coupure nette et lisible dans le tableau électrique. Avec son calibre 10 A, il convient aux départs nécessitant une protection précise et cohérente avec la section et l’usage du circuit.

Courbe C : un déclenchement adapté aux usages courants

La courbe de déclenchement C convient aux circuits présentant un courant d’appel modéré au démarrage. Elle est particulièrement pertinente pour de nombreux usages classiques en distribution électrique, là où il faut éviter les déclenchements intempestifs tout en conservant une protection efficace. Ce positionnement en fait un choix technique pertinent pour les installations recherchant un bon équilibre entre sécurité de fonctionnement et sélectivité de protection.

Pouvoir de coupure 3 kA et classe de limitation énergétique 3

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230V, ce disjoncteur est conçu pour interrompre un défaut de court-circuit dans les limites prévues par son domaine d’emploi. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des contraintes subies par les conducteurs et les équipements en aval. C’est un point important pour préserver une installation modulaire bien dimensionnée.

Format 2 modules pour intégration simple dans le tableau

Sa largeur de 2 unités de division facilite son intégration dans les coffrets et tableaux de répartition. Sa profondeur totale de 43,5 mm permet une implantation propre dans un ensemble modulaire, tout en conservant une lecture claire des protections en façade. Ce format compact aide à organiser le tableau de manière rationnelle, notamment lorsqu’il faut répartir plusieurs départs sur un espace maîtrisé.

Raccordement pratique des conducteurs rigides et souples

Ce modèle accepte le raccordement de conducteurs monofilares de 1 à 25 mm² ainsi que de conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse à l’installation, aussi bien en neuf qu’en rénovation, selon la nature des conducteurs utilisés dans le tableau. La présence d’un neutre à connexion permet également une mise en œuvre cohérente sur les circuits nécessitant un appareillage bipolaire avec protection des deux pôles.

Caractéristiques électriques et d’isolement pour une protection modulaire maîtrisée

Ce disjoncteur fonctionne en courant alternatif 50 à 60 Hz avec une tension de dimensionnement de 230 V. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs utiles pour apprécier son niveau d’aptitude dans un environnement de distribution modulaire. Sa catégorie de surtension 3 et son degré de pollution 2 complètent un profil technique adapté aux environnements d’installation usuels en coffret électrique.

Une solution Resi9 XE pensée pour les tableaux de protection

Issu de la série Resi9 XE Protection Devices, ce disjoncteur s’inscrit dans une logique d’équipement modulaire dédiée à la protection et à la distribution électrique. Son indice de protection IP20 correspond à un usage en tableau, tandis que sa plage de fonctionnement de -25 à +40 °C autorise une exploitation dans des conditions ambiantes courantes. Pour l’installateur comme pour l’acheteur averti, ce modèle 2P 10A courbe C constitue un choix clair pour équiper un tableau avec une protection bipolaire compacte, lisible et techniquement bien définie.
