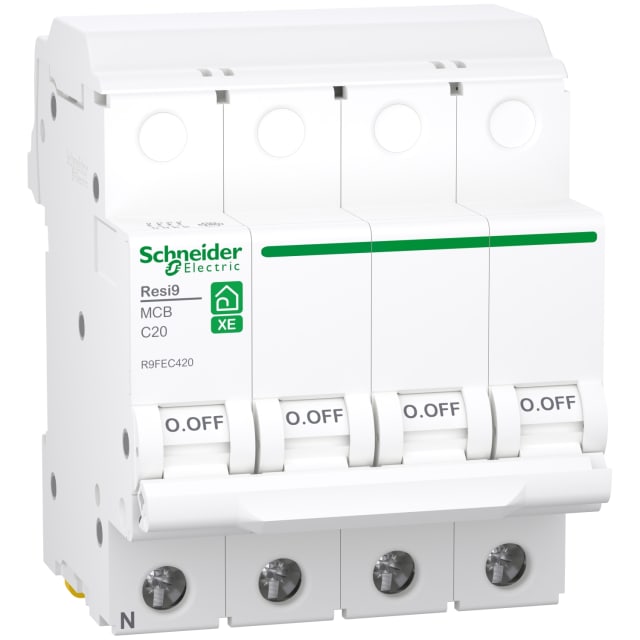

Disjoncteur 3P+N 20A courbe C 400V Resi9 XE R9FEC420

Disjoncteur modulaire 3P+N 20A courbe C pour protection des circuits triphasés

Ce disjoncteur modulaire 3P+N 20A courbe C de la gamme Resi9 XE est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en environnement AC 400 V. Sa configuration quadripolaire avec neutre raccordable permet une intégration adaptée aux installations nécessitant la coupure simultanée des trois phases et du neutre, avec 4 pôles protégés. Il constitue un choix pertinent pour les tableaux de distribution où la lisibilité, la compacité et la cohérence de l’appareillage sont recherchées.

Calibre 20 A et courbe C : un bon équilibre pour les usages courants

Avec un courant nominal de 20 A, ce disjoncteur répond aux besoins de protection de nombreux départs triphasés. Sa courbe de déclenchement C est adaptée aux circuits présentant un appel de courant modéré au démarrage, ce qui la rend particulièrement intéressante lorsqu’il faut concilier protection efficace et continuité d’exploitation sur des charges usuelles. Ce positionnement en fait une solution pratique pour des circuits techniques alimentés en 400 V.

Format 4 modules pour une intégration propre dans le tableau électrique

Sa largeur de 4 unités de division facilite l’organisation du tableau et permet de conserver une implantation claire des protections. Ce format est cohérent avec sa construction 3P+N et aide à optimiser l’espace disponible dans les coffrets résidentiels ou petits tertiaires. Sa profondeur totale de 45,3 mm contribue également à une mise en place aisée dans les enveloppes compatibles, notamment lorsque l’espace de câblage doit rester confortable.

Pouvoir de coupure 3 kA et limitation énergétique de classe 3

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 400 V, avec une classe de limitation énergétique 3. Concrètement, cela signifie qu’il est conçu pour interrompre le défaut tout en limitant l’énergie laissée passer vers le circuit protégé. Ce point est important pour contribuer à la protection des conducteurs et des équipements en aval, tout en maintenant une réponse adaptée aux contraintes d’une distribution modulaire basse tension.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui apporte une vraie souplesse au moment du câblage. Cette plage de sections permet d’adapter plus facilement l’appareil à différentes configurations de tableau et à différents types de départs. Pour l’installateur, c’est un avantage concret lorsque plusieurs sections de fils coexistent dans la même armoire ou lors d’une rénovation avec contraintes de reprise sur l’existant.

Caractéristiques électriques pensées pour la tenue de l’installation

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il s’inscrit ainsi dans une logique de protection modulaire adaptée aux exigences électriques d’un tableau bien structuré. Sa catégorie de surtension 3 et son degré de pollution 2 apportent des indications utiles pour comprendre son niveau d’aptitude dans un environnement d’installation courant.

Utilisation en tableau : protection modulaire simple et lisible

Grâce à son indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe adaptée, comme un coffret ou un tableau électrique. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à +40 °C, ce qui permet son emploi dans de nombreuses configurations d’installation intérieure. L’absence de dispositifs supplémentaires possibles peut aussi être un critère utile pour les projets où l’on recherche une protection dédiée, simple à identifier et sans complexité additionnelle.

Une solution Resi9 XE adaptée aux besoins de distribution et de protection

Ce disjoncteur 3P+N 20A courbe C 400V s’adresse aux professionnels et aux acheteurs exigeant un appareillage modulaire clairement dimensionné pour la protection de départs triphasés. Son association entre calibre 20 A, format 4 modules, neutre raccordable, 4 pôles protégés et pouvoir de coupure 3 kA en fait une référence adaptée aux besoins de distribution électrique lorsque l’objectif est de sélectionner un disjoncteur quadripolaire lisible, cohérent et techniquement bien défini pour le tableau.
