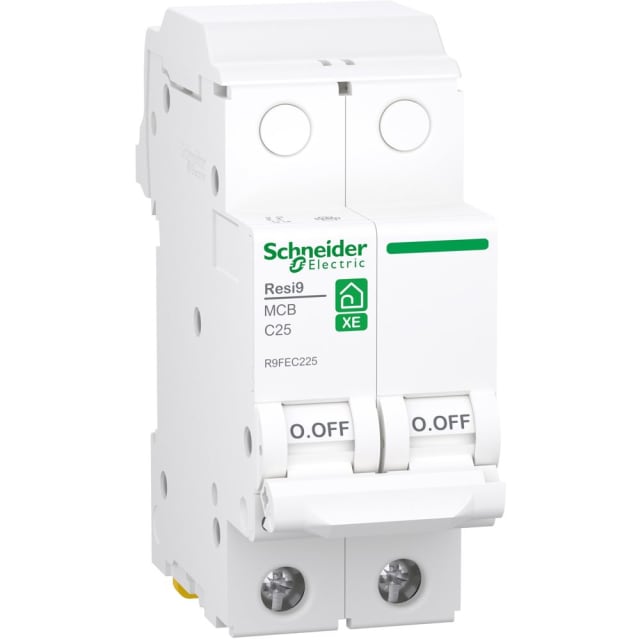

Disjoncteur 2P 25A courbe C 3kA 230V R9FEC225

Disjoncteur modulaire bipolaire 25 A pour la protection des circuits 230 V

Ce disjoncteur 2P 25A courbe C de la gamme Resi9 XE est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur une alimentation en courant alternatif 230 V. Sa configuration bipolaire avec 2 pôles protégés permet la coupure simultanée des deux conducteurs, avec neutre raccordable, pour une protection claire et adaptée aux tableaux de distribution nécessitant une coupure sur deux pôles.

Courbe C adaptée aux usages courants avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce disjoncteur convient aux circuits pouvant présenter un courant d’appel modéré au démarrage. Il s’intègre ainsi dans de nombreuses applications de distribution électrique, tout en conservant une protection efficace des lignes. Son calibre 25 A répond aux besoins des installations où l’intensité nominale doit être maintenue à ce niveau sans surdimensionnement inutile.

Pouvoir de coupure 3 kA et limitation d’énergie de classe 3

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V, ce disjoncteur modulaire est prévu pour interrompre le défaut tout en contribuant à la protection du circuit en aval. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut, ce qui constitue un point important dans le choix d’une protection modulaire pour coffret résidentiel ou petit tableau de répartition.

Format 2 modules pratique pour tableau électrique

Sa largeur de 2 unités de division facilite son intégration dans un tableau, avec un encombrement lisible et cohérent pour les rangées modulaires. Sa profondeur totale de 43,5 mm favorise une implantation propre dans les coffrets adaptés. Ce format compact simplifie le repérage et le câblage lorsque l’on recherche un disjoncteur bipolaire 25 A facile à positionner dans une distribution organisée.

Raccordement compatible avec plusieurs sections de conducteurs

Ce modèle accepte le raccordement de conducteurs monofilaire de 1 à 25 mm² et de conducteurs multifilaires de 1 à 16 mm². Cette plage de connexion apporte de la souplesse au moment de l’installation, aussi bien pour des départs de circuits que pour des configurations de tableau nécessitant une section adaptée au calibre protégé. Le neutre raccordable permet en plus de répondre aux besoins des montages bipolaires où la continuité de câblage doit rester simple et claire.

Caractéristiques électriques pensées pour l’environnement du tableau

Ce disjoncteur fonctionne en AC sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation dans l’environnement habituel d’un appareillage modulaire de tableau. L’indice de protection IP20 précise son niveau de protection une fois intégré dans son ensemble de distribution.

Utilisation stable dans les conditions courantes d’exploitation

Prévu pour fonctionner dans une plage de température ambiante de -25 à +40 °C, ce disjoncteur Resi9 XE convient aux conditions d’exploitation usuelles rencontrées dans les installations électriques. L’absence de dispositifs supplémentaires possibles en fait un appareil à la fonction clairement définie : protéger le circuit concerné de manière simple, lisible et directe dans le tableau.

Un choix précis pour identifier le bon disjoncteur bipolaire 25 A

Pour l’acheteur, ce modèle se distingue par une combinaison technique précise : 2 pôles, 25 A, courbe C, 3 kA et tension de dimensionnement 230 V. Cette définition claire aide à sélectionner le bon disjoncteur modulaire pour un remplacement ou une création de ligne, en évitant la confusion avec des variantes proches en nombre de pôles, en pouvoir de coupure ou en calibre. C’est un appareillage particulièrement pertinent lorsque l’on recherche un disjoncteur 2P 25A compact, lisible au tableau et conforme à une logique de protection modulaire standard.
