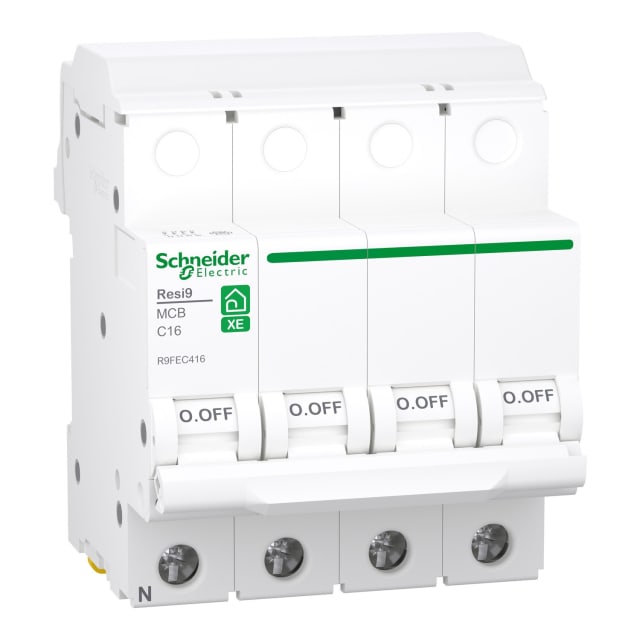

Disjoncteur 3P+N 16A courbe C 3000A 400V R9FEC416

Disjoncteur modulaire 3P+N 16A conçu pour les circuits triphasés 400 V

Ce disjoncteur 3P+N 16A courbe C de la gamme Resi9 XE est prévu pour la protection des circuits triphasés avec neutre en 400 V AC. Son format quadripolaire permet de couper simultanément les trois phases et le neutre, avec 4 pôles protégés, ce qui le rend adapté aux départs alimentant des équipements triphasés nécessitant une protection complète et lisible au tableau. Il convient particulièrement lorsque l’on recherche une solution modulaire compacte pour la distribution et la protection des lignes terminales.

Courbe C 16 A pour les usages électriques courants avec appel de courant modéré

Avec un calibre de 16 A et une courbe de déclenchement C, ce disjoncteur est adapté aux circuits qui peuvent présenter un appel de courant au démarrage sans relever d’usages fortement inductifs. Ce profil de déclenchement convient bien aux installations alimentant des récepteurs classiques, tout en assurant la protection contre les surcharges et les courts-circuits. En pratique, il offre un bon équilibre entre continuité d’alimentation et protection du circuit, ce qui en fait un choix pertinent pour de nombreux départs triphasés en environnement résidentiel ou petit tertiaire.

Pouvoir de coupure 3 kA et classe de limitation 3 pour une protection modulaire maîtrisée

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA à 400 V selon EN 60898, avec une classe de limitation énergétique 3. Ces caractéristiques participent à une coupure efficace en cas de défaut, tout en limitant l’énergie laissée passer vers le circuit protégé. Pour l’installateur comme pour l’exploitant, cela se traduit par une protection modulaire cohérente pour les tableaux de distribution où le niveau de court-circuit attendu correspond à ce type d’appareillage.

Format 4 modules compact pour une intégration simple dans le tableau

Sa largeur de 4 unités de division facilite son implantation dans un coffret modulaire sans emprise excessive. Sa profondeur totale de 45,3 mm aide également à conserver une bonne gestion de l’espace dans le tableau, notamment lorsqu’il faut organiser plusieurs départs et maintenir un câblage propre. Ce format compact est un avantage concret pour les chantiers neufs comme pour les remplacements, lorsque la place disponible dans l’enveloppe est comptée.

Connexion pratique avec neutre raccordable et sections de conducteurs étendues

Le disjoncteur accepte le raccordement du neutre et permet de connecter des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage et permet de s’adapter à différentes configurations de départs. Pour l’électricien, cela simplifie le choix des sections compatibles selon la ligne à protéger et contribue à une installation plus nette dans le tableau.

Caractéristiques électriques adaptées à l’exploitation en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en AC, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, avec une catégorie de surtension 3 et un degré de pollution 2. Ces données techniques permettent de bien situer le produit dans son usage : une protection modulaire destinée à la distribution électrique, avec un niveau de tenue cohérent pour les contraintes courantes rencontrées dans un tableau.

Un appareillage pensé pour les conditions usuelles de tableau électrique

Ce disjoncteur bénéficie d’un indice de protection IP20 et est conçu pour fonctionner dans une plage de température ambiante de -25 à 40 °C. Il ne prévoit pas l’ajout de dispositifs supplémentaires et n’est pas destiné au montage sous crépi, ce qui oriente clairement son usage vers une intégration en tableau. Pour un achat en ligne, cela permet d’identifier rapidement un appareil de protection modulaire dédié à une installation propre, lisible et conforme aux besoins d’un départ quadripolaire 16 A.
