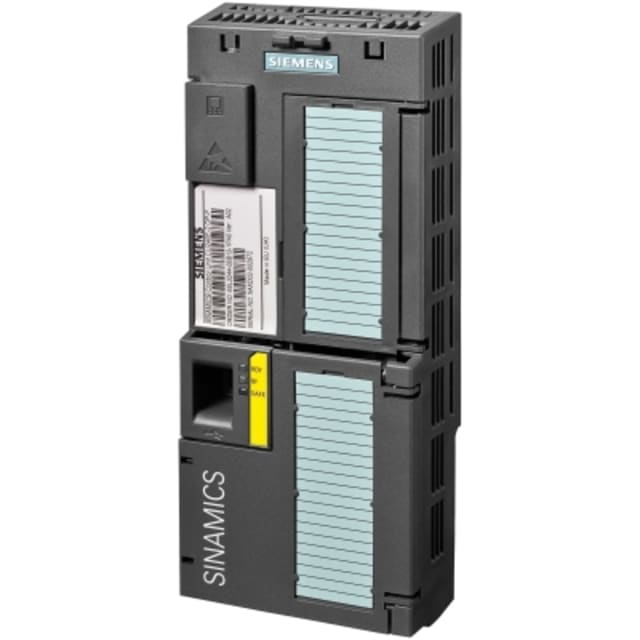

Une unité de contrôle dédiée aux variateurs SINAMICS G120

L’unité de contrôle SINAMICS G120 CU240E-2 PN-F est conçue pour piloter un variateur de fréquence modulaire de la gamme G120 avec une logique de commande avancée, orientée intégration machine. Cette version E-Type s’adresse aux applications nécessitant une gestion précise du moteur, une connectivité réseau industrielle et des fonctions de sécurité intégrées. Elle constitue le cœur de commande du variateur et permet de structurer l’exploitation, le paramétrage et les échanges de données dans une architecture d’automatisme moderne.

Communication industrielle Ethernet pour une intégration fluide

Cette unité dispose de 2 interfaces Ethernet industrielles et de 2 interfaces matérielles PROFINET, ce qui facilite son intégration dans des environnements automatisés où la continuité de communication est essentielle. Elle prend en charge le TCP/IP ainsi que EtherNet/IP, avec un raccordement PC prévu pour les opérations de mise en service et de maintenance. Cette connectivité étendue simplifie l’insertion du variateur dans une ligne de production, un skid technique ou une machine spéciale nécessitant des échanges rapides avec le système de contrôle.

Fonctions Safety Integrated pour les applications exigeantes

La CU240E-2 PN-F intègre des fonctions de sécurité moteur directement au niveau de la commande, avec STO, SS1 et SLS. Ce positionnement est particulièrement pertinent pour les installations où l’arrêt sécurisé, la décélération contrôlée et la surveillance de vitesse en sécurité font partie du cahier des charges. L’intérêt est de disposer d’une solution de variation et de sécurité au sein du même ensemble de commande, afin de rationaliser l’architecture machine et d’accompagner les stratégies de protection des opérateurs et des équipements.

Entrées et sorties complètes pour la commande terrain

Pour répondre aux besoins de câblage et d’interface sur site, cette unité de contrôle met à disposition 6 entrées numériques, 3 sorties numériques, 2 entrées analogiques et 2 sorties analogiques. Cette configuration permet de gérer facilement des ordres de marche, retours d’état, consignes analogiques, reports vers automate ou interactions avec des capteurs et organes auxiliaires. L’ensemble offre une base solide pour les applications où la commande locale et la communication réseau doivent coexister sans multiplier les modules additionnels.

Interfaces pratiques pour le paramétrage et l’exploitation

La présence d’une interface USB, d’une interface série RS232 et de plusieurs interfaces TTY facilite les opérations de configuration, de diagnostic et d’adaptation aux méthodes de maintenance du site. L’unité est également prévue pour fonctionner avec une interface PC, ce qui aide lors de la mise en service, des sauvegardes de paramètres ou des interventions techniques. Pour l’intégrateur comme pour l’exploitant, cela se traduit par un accès plus direct aux réglages du variateur et à ses fonctions de commande.

Format compact pour intégration en armoire

Avec une largeur de 73 mm, une hauteur de 199 mm et une profondeur de 46 mm, cette unité de contrôle conserve un encombrement maîtrisé, bien adapté aux armoires industrielles où l’espace disponible doit être optimisé. Son indice de protection IP20 et sa classe NEMA 1 la destinent à une implantation en environnement protégé, au sein d’un coffret ou d’une armoire électrique correctement étudiée. Ce format compact permet de construire une solution de variation performante sans pénaliser l’organisation du tableau.

Une solution ciblée pour la variation et la commande moteur

Cette unité de contrôle s’adresse aux professionnels recherchant un composant de commande avancé pour variateur SINAMICS G120, avec connectivité Ethernet industrielle, sécurité intégrée et richesse d’E/S. Elle convient particulièrement aux projets de variation et commande moteur où la précision de pilotage, l’intégration à l’automatisme et la gestion des fonctions de sécurité sont des critères déterminants. C’est un choix pertinent pour structurer une commande moteur modulaire, évolutive et techniquement cohérente autour de l’écosystème SINAMICS G120.
