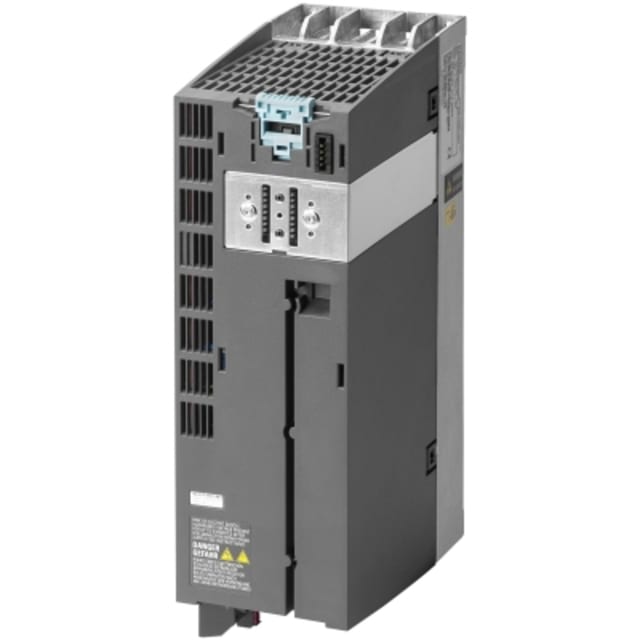

Module de puissance SINAMICS G120 PM240-2 1,1kW filtre A

Module de puissance pour variateur SINAMICS G120 en 3 x 380 à 480 V

Ce module de puissance SINAMICS G120 PM240-2 est conçu pour les applications de variation et de commande moteur en alimentation triphasée 380 à 480 V, 50/60 Hz. Dans cette version, il délivre une puissance de 1,1 kW en charge à faible surcharge et 0,75 kW en charge linéaire avec une intensité de sortie nominale de 3,1 A. Il s’intègre dans une architecture de variateur modulaire, adaptée aux installations industrielles qui demandent une gestion précise de la vitesse, du couple et des phases d’accélération.

Version avec filtre A intégré pour une intégration plus propre

Cette déclinaison PM240-2 est équipée d’un filtre A intégré, ce qui facilite son intégration dans les ensembles de motorisation où la maîtrise des perturbations conduites fait partie des critères de choix. Ce point est particulièrement utile lors de la conception d’armoires de commande compactes, en limitant le besoin d’ajouter des composants externes pour la compatibilité de l’ensemble. Le produit est destiné aux environnements industriels et ne correspond pas à un usage en zones d’habitation ou d’activités assimilées.

Gestion moteur efficace avec sortie triphasée jusqu’à 400 V et 550 Hz

Le module fournit une sortie triphasée avec une tension maximale de 400 V et une fréquence de sortie pouvant atteindre 550 Hz. Cette plage permet d’adapter finement le comportement du moteur selon les contraintes de process, qu’il s’agisse de convoyage, ventilation, pompage, entraînement de machines ou séquences de production nécessitant une variation stable et réactive. La réserve de fonctionnement offerte par la fréquence de sortie élevée apporte de la souplesse dans les paramétrages techniques de l’installation.

Hacheur de freinage intégré pour les phases de décélération

Le PM240-2 intègre un hacheur de freinage, un atout important pour les applications comportant des ralentissements rapides ou des charges entraînantes. Cette configuration aide à mieux gérer l’énergie lors des décélérations et convient aux machines où les cycles de démarrage et d’arrêt doivent rester maîtrisés. Pour l’exploitant comme pour l’intégrateur, cela simplifie la conception d’une solution d’entraînement plus complète autour du variateur de fréquence.

Format compact IP20 adapté aux coffrets et armoires industrielles

Avec des dimensions de 196 mm de hauteur, 73 mm de largeur et 165 mm de profondeur, ce module de puissance conserve un encombrement maîtrisé, pratique pour les montages en coffret. Son indice de protection IP20 le destine à une implantation en environnement protégé, typiquement à l’intérieur d’une armoire électrique. Ce format compact permet de répondre aux contraintes d’espace sans sacrifier les fonctions attendues sur un variateur modulaire industriel.

Communication orientée automatisme avec compatibilité PROFINET IO

Ce modèle s’inscrit dans une logique d’intégration en automatisme industriel avec prise en charge de PROFINET IO et de PROFIsafe, tout en excluant les protocoles tels que MODBUS, CAN, PROFIBUS, TCP/IP, DeviceNet ou INTERBUS sur cette configuration. Cette orientation le rend pertinent pour les architectures standardisées autour d’un réseau industriel cohérent, lorsque l’objectif est de raccorder la variation de vitesse à un environnement de commande moderne et structuré.

Conception modulaire pour intégration dans une solution SINAMICS G120

Livré sans élément de commande, ce module de puissance est prévu pour une intégration dans un ensemble SINAMICS G120 avec les composants de pilotage adaptés au besoin réel de l’installation. Cette approche modulaire permet de construire une solution sur mesure, en sélectionnant séparément les fonctions de commande, d’interface et de paramétrage. La présence d’un raccordement PC facilite par ailleurs les opérations de mise en service, d’ajustement et d’intervention technique sur le variateur.
