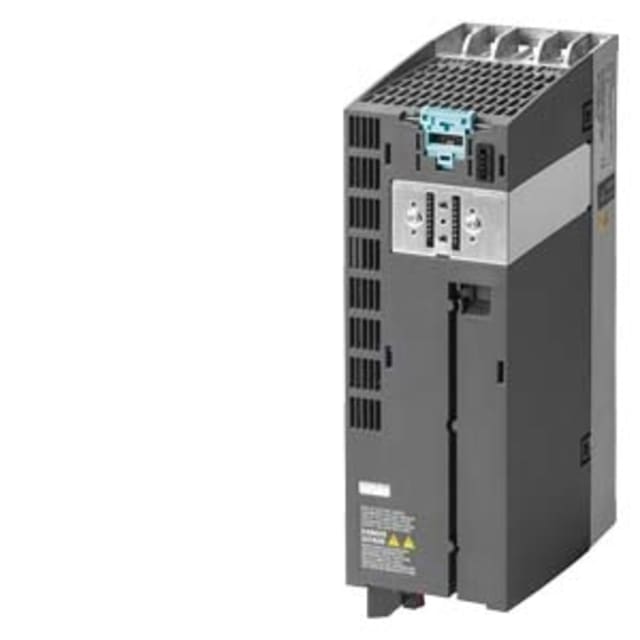

Module de puissance SINAMICS G120 PM240-2 0,75 kW filtre A

Module de puissance SINAMICS G120 PM240-2 pour variation de vitesse 0,75 kW

Ce module de puissance SINAMICS G120 PM240-2 est conçu pour les applications de variation et de commande moteur en environnement industriel. Dans cette version 0,75 kW avec filtre A intégré, il s’intègre dans une architecture modulaire G120 pour piloter un moteur triphasé avec une alimentation réseau 3 phases 380 à 480 V. Son format compact en fait une solution particulièrement adaptée aux armoires électriques où l’optimisation de l’encombrement compte autant que la maîtrise de la commande moteur.

Configuration électrique adaptée aux installations triphasées industrielles

Ce module fonctionne sur réseau 3~ 380…480 V en 50/60 Hz et délivre une sortie triphasée avec une tension maximale de 400 V. Le courant de sortie nominal de 2,2 A correspond aux besoins d’un entraînement de petite puissance demandant une commande précise et stable. La fréquence de sortie peut atteindre 550 Hz, ce qui ouvre la voie à des réglages fins de vitesse sur des applications de convoyage, de ventilation, de pompage ou de mécanique générale, selon la configuration retenue avec l’unité de contrôle compatible.

Version avec filtre A intégré pour une intégration plus directe

La présence d’un filtre A intégré simplifie le choix du module pour les intégrateurs souhaitant une solution directement configurée autour de la compatibilité électromagnétique du variateur. Cette conception permet de limiter les besoins en composants additionnels autour du module de puissance, tout en gardant une implantation rationnelle dans le coffret. C’est un point intéressant pour les ensembles compacts, les rénovations d’armoires et les projets où la lisibilité du montage et la maîtrise de l’espace disponible sont prioritaires.

Gestion des charges avec logique low overload et hacheur de freinage intégré

Cette exécution est donnée pour 0,75 kW en charge faible surcharge et 0,55 kW en charge linéaire sous tension de sortie de dimensionnement. Elle convient donc aux applications où le profil de charge reste cohérent avec une logique low overload. Le hacheur de freinage intégré constitue un avantage pratique pour les machines soumises à des phases de décélération ou à des variations dynamiques nécessitant une gestion adaptée de l’énergie de freinage, sans devoir s’orienter d’emblée vers un montage plus complexe.

Format compact IP20 pour montage en armoire

Avec des dimensions de 196 mm de hauteur, 73 mm de largeur et 165 mm de profondeur, ce module de puissance offre un gabarit compact, utile pour les tableaux et armoires industrielles à densité élevée. Son indice de protection IP20 confirme une destination pour installation en enveloppe ou en armoire technique. Ce positionnement le rend pertinent pour les constructeurs de machines et tableautiers recherchant un variateur modulaire performant dans un espace maîtrisé, sans surdimensionnement inutile.

Conception modulaire à compléter avec l’électronique de commande adaptée

Ce produit correspond au module de puissance seul, sans élément de commande intégré. Il s’inscrit dans la logique modulaire SINAMICS G120, ce qui permet de bâtir une solution de variation en fonction du niveau de pilotage, des E/S et des fonctions de commande attendues. Cette séparation entre puissance et contrôle est intéressante pour standardiser les équipements, faciliter les choix en maintenance et adapter plus précisément le variateur à la machine concernée.

Choix pertinent pour la commande moteur en environnement industriel

Ce module est destiné à un usage autorisé dans les domaines industriels. Il ne vise pas les installations d’habitation ou d’activités assimilées, ce qui oriente clairement son emploi vers les machines, lignes de production, équipements techniques et ensembles d’automatisme. Pour un acheteur professionnel, cela signifie un positionnement net : un module de puissance compact, triphasé, pensé pour la variation de fréquence industrielle, avec filtre A et hacheur de freinage intégrés, dans la continuité de l’écosystème SINAMICS G120.
