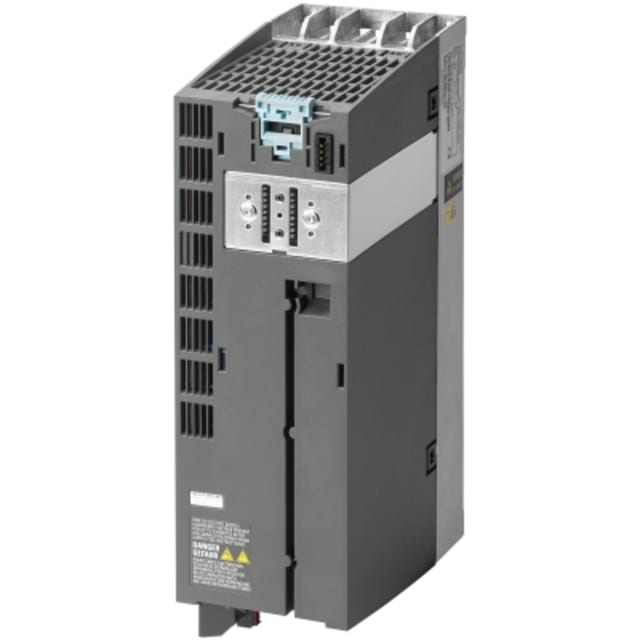

Module de puissance SINAMICS G120 7,5 kW 6SL32101PE218AL0

Module de puissance SINAMICS G120 conçu pour la variation de vitesse moteur en environnement industriel

Ce module de puissance SINAMICS G120 de 7,5 kW s’intègre dans une architecture de variateur de fréquence destinée au pilotage précis des moteurs triphasés. Il fonctionne sur réseau 3 phases 380 à 480 V en 50/60 Hz et délivre une sortie triphasée jusqu’à 400 V. Cette configuration convient aux installations de variation et commande moteur où l’on recherche une gestion fine de la vitesse, du démarrage et du comportement dynamique de la machine, avec une conception adaptée aux usages industriels.

Version basse surcharge 7,5 kW avec comportement adapté aux charges de type ventilateur et pompe

Cette version est donnée pour 7,5 kW en charge basse surcharge, avec un courant de sortie nominal de 18 A. Elle constitue un choix pertinent pour les applications où le profil de charge est plus régulier, notamment sur les équipements de ventilation, pompage, circulation ou process continus. La présence d’une puissance distincte en charge linéaire à 5,5 kW permet d’orienter correctement le dimensionnement selon le type d’effort demandé au moteur et le régime d’exploitation prévu.

Filtre intégré et hacheur de freinage pour une intégration d’armoire plus rationnelle

Le module intègre un filtre de classe A ainsi qu’un hacheur de freinage. Ce point est particulièrement intéressant pour simplifier l’implantation dans l’armoire électrique et limiter le recours à des composants additionnels. Le hacheur de freinage facilite la gestion des phases de décélération sur les machines présentant une inertie notable, tandis que l’intégration du filtre participe à une mise en œuvre plus compacte et plus lisible dans les ensembles de variation.

Format compact IP20 adapté au montage en coffret ou armoire

Avec des dimensions de 292 mm de hauteur, 100 mm de largeur et 165 mm de profondeur, ce module de puissance conserve un encombrement maîtrisé pour son niveau de puissance. Son indice de protection IP20 le destine à une installation en coffret ou en armoire, dans un environnement technique protégé. Ce format facilite le calepinage sur platine et aide à optimiser l’espace disponible dans les tableaux de commande ou les cellules de variation.

Fonctionnement à fréquence de sortie élevée pour les applications nécessitant une large plage de réglage

La fréquence maximale de sortie atteint 550 Hz, ce qui ouvre une large plage de paramétrage pour les applications nécessitant des vitesses élevées ou des réglages fins du comportement moteur. Cette capacité apporte de la souplesse au moment de la configuration du variateur, notamment dans les ensembles industriels où les exigences de production imposent des lois de commande adaptées au process et aux caractéristiques du moteur entraîné.

Compatibilité de communication pensée pour les architectures d’automatisme modernes

Ce module est prévu pour fonctionner dans des systèmes où les échanges réseau occupent une place importante. Les informations disponibles indiquent la prise en charge de PROFINET IO, d’EtherNet/IP et de PROFIsafe, ainsi qu’un raccordement PC pour les opérations de configuration et de mise en service. Il convient ainsi aux installations automatisées cherchant une intégration cohérente dans une chaîne de commande industrielle, tout en évitant la confusion avec des solutions orientées protocoles plus anciens non pris en charge sur cette version.

Module de puissance sans élément de commande, à sélectionner pour une composition G120 maîtrisée

Cette référence est fournie sans élément de commande. Ce point est essentiel lors de la préparation du projet, car il permet de composer l’ensemble SINAMICS G120 selon l’architecture réellement attendue dans l’installation. Pour l’acheteur professionnel, cela signifie une plus grande souplesse dans le choix de l’interface de commande, de l’intégration automate et des options de pilotage, tout en conservant une base de puissance parfaitement adaptée à une variation de fréquence triphasée de 7,5 kW.
