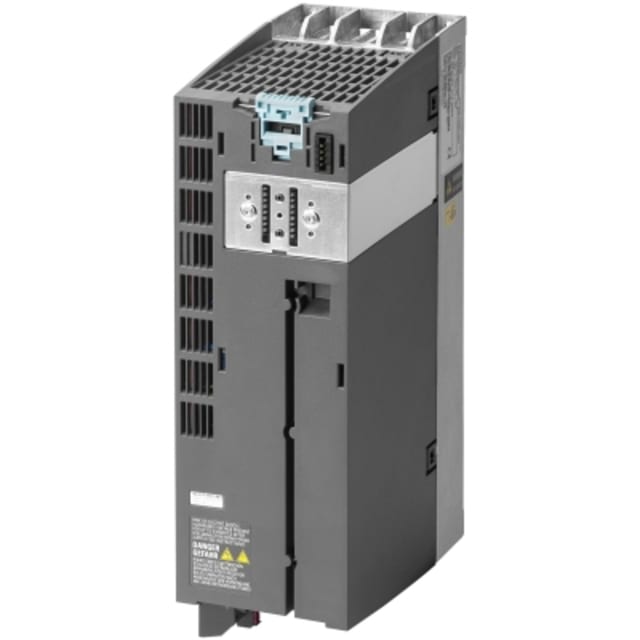

Module de puissance SINAMICS G120 PM240-2 2,2 kW filtre A

Module de puissance variateur pour architecture SINAMICS G120 modulaire

Ce module de puissance SINAMICS G120 PM240-2 en 2,2 kW avec filtre A intégré s’adresse aux intégrateurs et automaticiens qui recherchent une base de variation modulaire pour moteur triphasé. Il fonctionne sur alimentation 3 phases 380 à 480 V et s’intègre dans l’écosystème G120 pour composer un variateur de fréquence adapté aux besoins de la machine. Son format modulaire permet de construire une solution cohérente en séparant la partie puissance de l’unité de commande, ce qui facilite le dimensionnement, la maintenance et l’adaptation aux fonctions de pilotage attendues.

Puissance 2,2 kW et comportement adapté aux applications de motorisation industrielle

Ce PM240-2 délivre une puissance jusqu’à 2,2 kW en charge à faible surcharge et 1,5 kW en charge linéaire à surcharge élevée, avec un courant de sortie nominal de 5,9 A. Il convient ainsi aux applications courantes de convoyage, d’entraînement machine, de manutention légère ou d’axes auxiliaires nécessitant une variation de vitesse propre et stable. Sa fréquence de sortie pouvant atteindre 550 Hz offre une large plage d’exploitation pour les moteurs compatibles, utile lorsque l’application demande précision de réglage, montée en vitesse ou adaptation fine du fonctionnement.

Filtre A intégré pour une intégration d’armoire plus directe

La présence d’un filtre A intégré simplifie la constitution de l’ensemble en limitant le recours à des composants additionnels dans l’armoire. Pour le tableautier, cela contribue à rationaliser l’implantation et à gagner en lisibilité de câblage sur les projets où l’encombrement compte. Cette version est pensée pour les environnements industriels et non pour les zones d’habitation ou d’activités assimilées, ce qui permet de bien orienter le choix produit dès la phase d’étude.

Hacheur de freinage intégré pour les phases de décélération

Ce module intègre un hacheur de freinage, un point important dès qu’une machine doit absorber des décélérations franches ou maîtriser des charges entraînantes. Cette configuration aide à mieux gérer l’énergie de freinage dans les cycles dynamiques, tout en simplifiant la conception de l’entraînement par rapport à une solution qui exigerait des éléments externes supplémentaires. Pour les applications de production avec arrêts fréquents, changements d’allure ou séquences répétitives, c’est un avantage concret au moment du choix.

Compatibilité avec les environnements d’automatisation industrielle

Conçu pour une intégration dans une chaîne d’automatisme moderne, ce module s’inscrit dans une architecture pouvant prendre en charge PROFINET IO, EtherNet/IP et PROFIsafe selon la configuration globale du système. Il dispose également d’un raccordement PC pour les opérations de mise en service et de paramétrage. Ce positionnement en fait un choix pertinent pour les installations où la variation de fréquence doit s’insérer proprement dans une supervision machine, avec une logique de commande évolutive au sein de la gamme SINAMICS G120.

Format compact IP20 pour montage en armoire

Avec des dimensions de 196 mm de hauteur, 73 mm de largeur et 165 mm de profondeur, ce module de puissance adopte un format compact apprécié dans les armoires où chaque emplacement est compté. Son indice de protection IP20 le destine à un montage en enveloppe ou en armoire électrique, dans un environnement maîtrisé. Ce gabarit permet de répondre efficacement aux contraintes d’intégration sur machines compactes, skids techniques ou ensembles de commande industrielle nécessitant une implantation rationnelle.

Version sans élément de commande pour un dimensionnement sur mesure

Cette version est livrée sans élément de commande ni pupitre opérateur. Ce choix est particulièrement intéressant pour les professionnels qui souhaitent sélectionner séparément l’unité de commande adaptée au niveau de pilotage recherché, aux échanges réseau prévus et aux fonctions machine attendues. Vous obtenez ainsi un module de puissance clairement identifié pour bâtir un variateur SINAMICS G120 cohérent, sans suréquipement inutile, avec une approche plus précise du besoin terrain.
