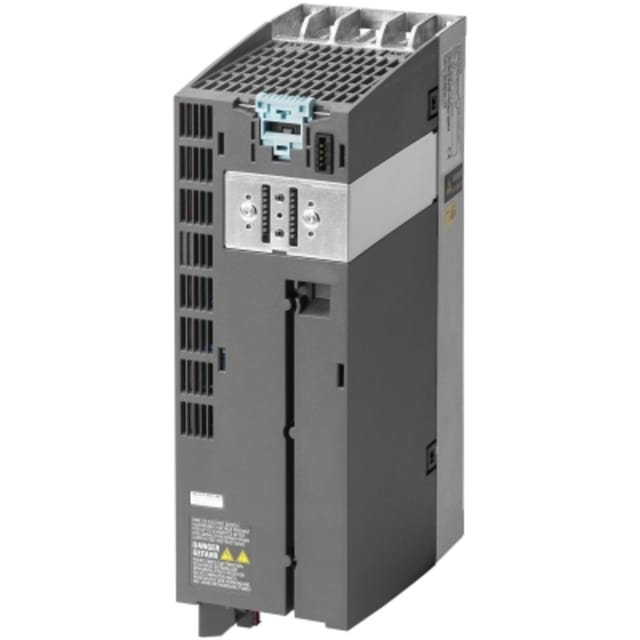

Module de puissance SINAMICS G120 PM240-2 3 kW filtre A

Module de puissance SINAMICS G120 PM240-2 3 kW avec filtre A intégré

Ce module de puissance SINAMICS G120 PM240-2 est conçu pour les applications de variation et de commande moteur en environnement industriel. Il fonctionne sur réseau triphasé 380 à 480 V en 50/60 Hz et délivre une puissance jusqu’à 3 kW en charge à faible surcharge, avec une sortie triphasée jusqu’à 400 V. Son format compact en taille FSA permet une intégration efficace dans les armoires de commande lorsque l’espace disponible doit être optimisé sans compromettre les performances attendues sur une installation moteur.

Configuration adaptée aux entraînements industriels triphasés

Avec un courant de sortie nominal de 7,7 A et une fréquence de sortie maximale de 550 Hz, ce module répond aux besoins de pilotage de moteurs asynchrones dans de nombreuses applications de convoyage, pompage, ventilation, manutention ou machines spéciales. La technologie de changeur de fréquence en U permet un contrôle précis de la vitesse du moteur, avec une exploitation cohérente des performances selon le profil de charge de l’application.

Filtre A intégré pour une intégration simplifiée en armoire

La présence d’un filtre A intégré facilite l’intégration du variateur dans l’ensemble de commande en limitant le recours à des composants additionnels. Ce choix est particulièrement pertinent pour les tableaux et coffrets industriels où la rationalisation du câblage et de l’encombrement constitue un vrai avantage au montage. Ce module est destiné à un usage dans les domaines industriels et n’est pas prévu pour les zones d’habitation et d’activités, ce qui oriente clairement son emploi vers des environnements techniques maîtrisés.

Hacheur de freinage intégré pour les phases de décélération

Le hacheur de freinage intégré apporte une solution utile pour les applications soumises à des ralentissements fréquents ou à des variations rapides de régime. Il permet de gérer plus efficacement l’énergie de freinage dans les cycles dynamiques, ce qui en fait un choix adapté aux équipements nécessitant des décélérations contrôlées, notamment sur certaines machines de manutention, axes motorisés ou systèmes à inertie modérée.

Architecture modulaire SINAMICS G120 sans unité de commande intégrée

Ce module de puissance est livré sans élément de commande. Il s’inscrit dans l’architecture modulaire de la gamme SINAMICS G120, ce qui permet de composer la solution selon le niveau de pilotage, de communication et de fonctions attendu sur l’installation. Cette approche est intéressante pour les intégrateurs et automaticiens qui souhaitent dimensionner précisément leur variateur en fonction de la machine, du réseau et du système d’automatisation en place.

Communication et raccordement pour intégration en automatisme

Le module est prévu pour fonctionner dans un environnement de communication industrielle avec prise en charge de protocoles tels que PROFINET IO, EtherNet/IP et PROFIsafe selon la configuration globale du système. Le raccordement PC est également pris en charge, ce qui facilite les opérations de paramétrage et de mise en service dans une logique d’intégration industrielle structurée. Cette compatibilité en fait une base pertinente pour les architectures automatisées où la variation de vitesse doit s’inscrire dans une supervision ou une commande réseau.

Format compact IP20 pour montage en coffret

Avec des dimensions de 196 mm de hauteur, 73 mm de largeur et 165 mm de profondeur, ce module de puissance reste particulièrement adapté au montage en coffret ou en armoire. Son indice de protection IP20 implique une installation dans une enveloppe adaptée, conformément aux pratiques habituelles en environnement industriel. Son gabarit compact aide à organiser plus facilement les départs moteurs et les ensembles de variation lorsque plusieurs équipements doivent cohabiter dans un même tableau.

Un choix pertinent pour la variation moteur 3 kW en environnement technique

Ce SINAMICS G120 PM240-2 3 kW constitue une solution ciblée pour les professionnels recherchant un module de puissance triphasé compact, avec filtre A et hacheur de freinage intégrés, pour une installation de variation moteur en armoire. Il convient particulièrement aux projets où l’on attend une intégration propre, une puissance bien calibrée pour moteurs industriels de petite à moyenne capacité, et une base modulaire compatible avec les exigences actuelles de l’automatisme industriel.
