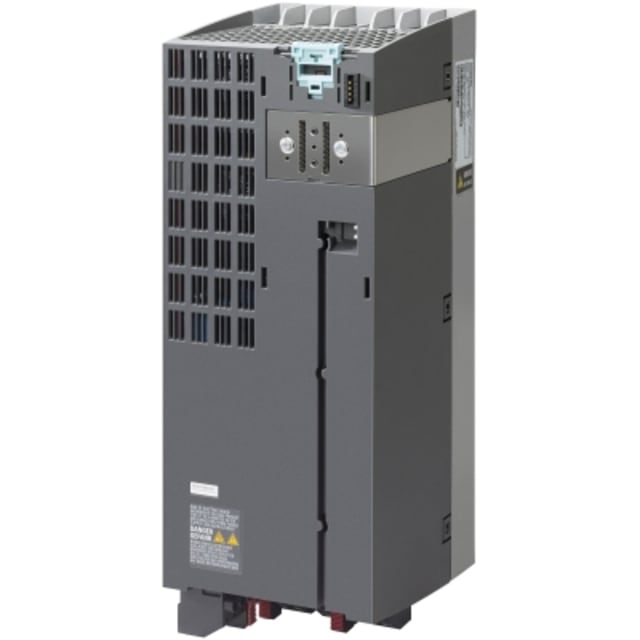

Module de puissance SINAMICS G120 PM240-2 15kW filtre A

Module de puissance SINAMICS G120 PM240-2 15 kW pour variateur modulaire industriel

Ce module de puissance SINAMICS G120 PM240-2 15 kW est conçu pour les applications de variation et de commande moteur en environnement industriel. Il s’intègre dans l’architecture modulaire SINAMICS G120 et convient aux installations triphasées 380 à 480 V. Sa conception répond aux besoins des machines et équipements exigeant une commande de moteur précise, une bonne maîtrise du démarrage et une adaptation fine de la vitesse selon la charge.

Configuration 3 phases 380 à 480 V avec calibre adapté aux moteurs 15 kW

Ce module fonctionne en entrée 3 phases sur réseau 50/60 Hz et délivre une sortie triphasée jusqu’à 400 V. Il est dimensionné pour une puissance de 15 kW en charge carrée et pour 11 kW en charge linéaire sous tension de sortie de dimensionnement, avec un courant de sortie nominal de 32 A. Cette configuration le destine aux entraînements de moteurs asynchrones dans de nombreuses applications de convoyage, ventilation, pompage ou process machine, lorsque la variation de fréquence permet d’optimiser le comportement de l’équipement.

Filtre A intégré et hacheur de freinage pour une intégration plus fonctionnelle

Cette version intègre un filtre de classe A ainsi qu’un hacheur de freinage. Le filtre intégré facilite l’intégration du module dans l’armoire en limitant les composants additionnels à prévoir autour du variateur. Le hacheur de freinage apporte une réponse adaptée aux applications avec décélérations maîtrisées ou masses en mouvement, en aidant à gérer l’énergie de freinage au sein de l’installation. C’est un choix pertinent pour les ensembles où la compacité fonctionnelle et la cohérence d’intégration sont recherchées.

Compatible avec les architectures de commande et automatismes modernes

Ce module de puissance est prévu pour fonctionner sans élément de commande intégré, dans l’esprit modulaire de la gamme G120. Il prend en charge des environnements de communication utilisant notamment PROFINET IO, EtherNet/IP et PROFIsafe selon la configuration du système associé. Il dispose également d’un raccordement PC, pratique pour les opérations de mise en service, de paramétrage et d’intervention. Cette orientation en fait une solution adaptée aux automatismes industriels où la variation de vitesse s’inscrit dans une logique de pilotage centralisé.

Fréquence de sortie jusqu’à 550 Hz pour les applications nécessitant une large plage de réglage

Avec une fréquence de sortie maximale de 550 Hz, ce module permet de couvrir des besoins étendus en variation de vitesse et en adaptation du fonctionnement moteur. Cette capacité donne de la souplesse pour ajuster finement le comportement de la machine selon les contraintes du procédé, les phases d’accélération ou les régimes spécifiques. Elle intéresse particulièrement les intégrateurs et mainteneurs qui recherchent un module capable de s’insérer dans des stratégies de commande moteur évoluées.

Format IP20 pour montage en armoire avec encombrement maîtrisé

Le boîtier IP20 est destiné à une installation en armoire ou coffret électrique. Son format de 355 mm de hauteur, 140 mm de largeur et 165 mm de profondeur facilite son intégration dans les ensembles industriels où la gestion de l’espace reste un point clé. Ce gabarit permet de préparer des implantations cohérentes dans les tableaux de variation de vitesse, tout en conservant une lecture claire des besoins d’encombrement lors du dimensionnement de l’armoire.

Un choix pertinent pour la variation et la commande moteur en environnement industriel

Ce module de puissance SINAMICS G120 PM240-2 15 kW avec filtre A s’adresse aux professionnels qui recherchent une solution de variation modulaire pour réseau triphasé, avec fonctions utiles déjà intégrées et compatibilité avec les usages d’automatisme industriel. Son positionnement convient aux projets neufs comme aux remplacements ciblés dans des ensembles de commande moteur, lorsque la bonne adéquation entre puissance, tension d’alimentation, compacité et fonctions embarquées est déterminante.
