Module de puissance SINAMICS G120 PM240-2 4 kW filtre A

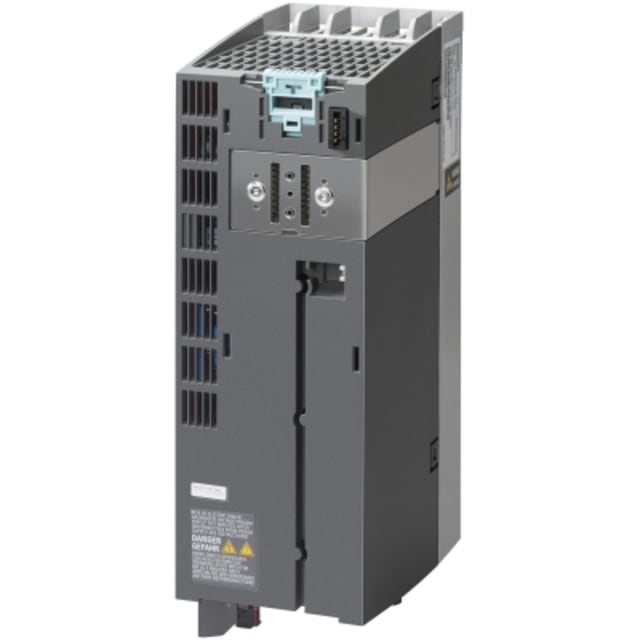

Module de puissance SINAMICS G120 PM240-2 4 kW avec filtre A intégré

Ce module de puissance SINAMICS G120 PM240-2 est conçu pour l’intégration dans un variateur de fréquence modulaire destiné à la variation et à la commande moteur en environnement industriel. Dans cette version 4 kW, il fonctionne sur alimentation triphasée 380 à 480 V en 50/60 Hz et intègre directement un filtre A ainsi qu’un hacheur de freinage. Cette configuration permet de disposer d’une base de puissance compacte, adaptée aux applications machines nécessitant une commande moteur précise, une architecture modulaire et une intégration propre dans une armoire électrique.

Adapté aux applications moteur standard en triphasé

Ce module est prévu pour une entrée 3 phases et une sortie 3 phases, avec une tension de sortie maximale de 400 V et un courant de sortie nominal de 10,2 A. Il convient particulièrement aux entraînements de moteurs asynchrones dans les applications courantes de convoyage, pompage, ventilation, manutention ou automatisation machine. Sa fréquence de sortie peut atteindre 550 Hz, ce qui offre une large plage de pilotage pour les besoins de variation de vitesse, de réglage fin et d’adaptation au process.

Double lecture de puissance pour bien dimensionner l’installation

Ce modèle annonce une puissance de 4 kW en charge à couple quadratique sous tension de sortie de dimensionnement, ainsi qu’une puissance de 3 kW en charge linéaire. Cette distinction est importante pour sélectionner le bon module selon le profil réel de la charge entraînée. Pour des applications de type ventilateur ou pompe centrifuge, la lecture en charge quadratique est particulièrement pertinente. Pour des usages à charge plus constante, la valeur en charge linéaire aide à sécuriser le dimensionnement du variateur et du moteur associé.

Filtre CEM de classe A et hacheur de freinage intégrés

L’intégration du filtre A simplifie la conception de l’ensemble variateur en limitant le recours à des composants externes supplémentaires. Le hacheur de freinage intégré constitue un atout pour les applications avec décélérations fréquentes, inerties importantes ou cycles dynamiques, en facilitant la gestion de l’énergie de freinage au sein du système. Pour l’installateur comme pour l’intégrateur, cela permet une mise en œuvre plus rationnelle et une meilleure maîtrise de l’encombrement dans le coffret.

Format compact pour montage en armoire industrielle

Avec des dimensions de 292 mm de hauteur, 100 mm de largeur et 165 mm de profondeur, ce module de puissance présente un format cohérent pour les armoires de commande où l’espace doit être exploité avec précision. Son indice de protection IP20 le destine à une installation en enveloppe ou en armoire adaptée. Cette conception convient aux environnements industriels où le matériel est protégé au sein d’un ensemble électrique structuré, avec une implantation claire des départs moteurs et des organes de commande.

Architecture modulaire sans unité de commande intégrée

Ce PM240-2 est livré sans élément de commande intégré. Il s’adresse donc aux configurations modulaires dans lesquelles le choix de l’unité de commande se fait selon le niveau de pilotage, de communication et de fonctions attendu sur la machine. Cette approche permet d’adapter plus finement le variateur à l’application visée, tout en conservant une base de puissance homogène au sein de la gamme SINAMICS G120. La présence d’un raccordement PC facilite en complément les opérations de paramétrage, de mise en service et d’ajustement.

Intégration dans les environnements d’automatisation industrielle

Ce module est destiné à une utilisation dans les domaines industriels. Il est indiqué avec compatibilité pour des environnements de communication intégrant notamment PROFINET IO, EtherNet/IP et PROFIsafe selon l’architecture retenue avec les éléments associés du système. Il ne s’agit pas d’un modèle orienté habitat ou petit tertiaire, mais bien d’un équipement pensé pour les installations de production, de process et de machines automatisées où la variation de fréquence s’inscrit dans une logique de pilotage technique avancé.

Un choix pertinent pour la variation de fréquence sur machine

Pour un besoin de variation de vitesse en triphasé 380 à 480 V sur une puissance 4 kW, ce module de puissance SINAMICS G120 PM240-2 constitue une solution bien adaptée aux intégrations industrielles recherchant un ensemble compact, modulaire et fonctionnel. Son filtre A intégré, son hacheur de freinage, sa sortie jusqu’à 550 Hz et son format IP20 en font un composant particulièrement intéressant pour construire un variateur de fréquence cohérent, proprement dimensionné et prêt à répondre aux contraintes d’une commande moteur moderne.
