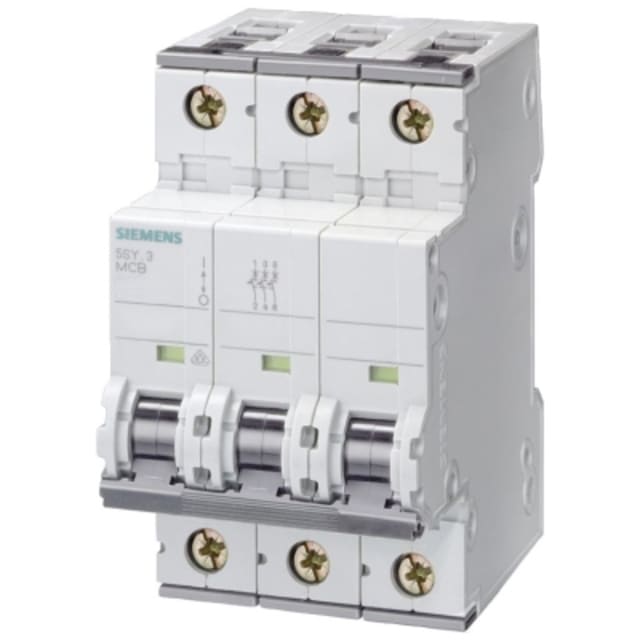

Disjoncteur triphasé 10A 6kA courbe C 5SY63107

Disjoncteur triphasé 10A conçu pour la protection des circuits en 400 V

Ce disjoncteur triphasé 10A courbe C est destiné à la protection des circuits électriques en courant alternatif jusqu’à 400 V. En version 3 pôles protégés, il coupe simultanément les trois phases et convient aux tableaux de distribution qui exigent une protection modulaire claire, compacte et adaptée aux départs triphasés. Son calibre 10 A en fait un choix pertinent pour des lignes alimentant notamment des équipements ou auxiliaires triphasés de faible intensité.

Pouvoir de coupure 6 kA pour les applications de tableau modulaire

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ce disjoncteur modulaire répond aux besoins courants de protection contre les surintensités dans les installations de distribution. Il apporte une réponse adaptée face aux surcharges et courts-circuits sur réseaux triphasés, tout en conservant un format 3 modules pratique à intégrer dans les coffrets et armoires électriques.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient aux circuits présentant des pointes de courant modérées au démarrage. Elle est particulièrement indiquée lorsque l’installation alimente des charges usuelles en environnement résidentiel, tertiaire ou technique, tout en évitant un déclenchement trop sensible sur des appels momentanés compatibles avec cette courbe. Ce positionnement en fait une solution pertinente pour protéger des départs triphasés demandant un bon équilibre entre continuité de service et sécurité du circuit.

Format 3 pôles compact pour une intégration simple au tableau

Grâce à sa largeur de 3 unités de division et à une profondeur totale de 70 mm, ce disjoncteur tripolaire s’intègre facilement dans les tableaux modulaires. Sa configuration sans neutre raccordable correspond aux circuits strictement triphasés. Ce format favorise une implantation propre sur rail et facilite l’organisation des protections lorsque plusieurs départs doivent être distribués dans un espace maîtrisé.

Raccordement souple pour différentes sections de conducteurs

Le disjoncteur accepte des conducteurs monofilares et multifilaires de 0,75 à 35 mm², ce qui simplifie son adaptation à de nombreuses configurations de câblage en armoire ou en coffret. Cette plage de raccordement permet de travailler aussi bien sur des départs de petite section que sur des liaisons nécessitant un conducteur plus important, selon les contraintes du circuit à protéger et les règles de dimensionnement de l’installation.

Caractéristiques électriques adaptées aux environnements techniques exigeants

Ce modèle fonctionne en AC à 50 Hz, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il présente également une classe de limitation énergétique 3 ainsi qu’une catégorie de surtension 3, des éléments intéressants pour la protection des circuits et la bonne tenue de l’appareillage dans un tableau électrique. Son indice de protection IP20 correspond à un usage en enveloppe, dans le cadre d’une intégration conforme au sein d’un ensemble de distribution.

Une solution modulaire pour protection triphasée avec possibilités d’extension

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui permet d’envisager une évolution du montage selon les besoins du tableau. Sa plage de fonctionnement en température ambiante de -25 à +55 °C le rend compatible avec des environnements d’exploitation variés. Pour l’installateur comme pour l’acheteur averti, il constitue un choix précis lorsqu’il faut sélectionner un disjoncteur modulaire 3P 10A 6kA courbe C destiné à une protection triphasée nette, lisible et cohérente dans un ensemble de distribution électrique.
