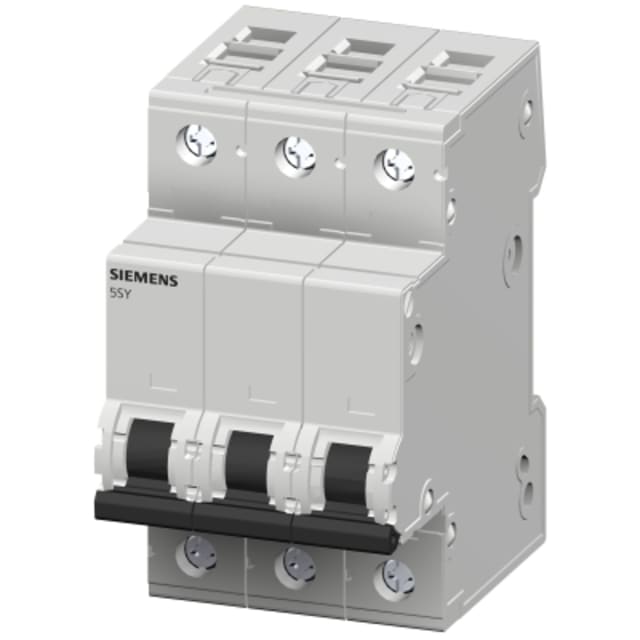

Disjoncteur tripolaire 25A courbe C 10kA 5SY43257

Disjoncteur tripolaire 25A courbe C 10kA pour protection de circuits triphasés

Ce disjoncteur tripolaire 25A courbe C 10kA est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits dans les tableaux de distribution. Son calibre de 25 A convient aux départs nécessitant une protection équilibrée sur trois phases, tandis que sa courbe C le rend adaptée aux usages courants avec appels de courant modérés, comme de nombreuses lignes d’alimentation en environnement résidentiel, tertiaire ou technique.

Pouvoir de coupure 10 kA pour tableaux nécessitant un niveau de protection élevé

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898, ce disjoncteur modulaire répond aux installations où le niveau de courant de défaut impose une protection robuste. Il dispose également d’un pouvoir de coupure Icu de 20 kA selon IEC 60947-2, ce qui le rend pertinent pour des applications de distribution où la continuité de service et le choix du bon appareil de protection sont déterminants. Cette configuration en fait un choix cohérent pour les tableaux demandant un appareil compact mais techniquement solide en coupure.

Courbe C 25A pour circuits avec appels de courant modérés

La courbe de déclenchement C permet de protéger efficacement les circuits susceptibles de supporter un courant d’appel temporaire plus élevé qu’une charge purement résistive. Elle convient particulièrement aux départs alimentant des équipements courants, petits moteurs, auxiliaires techniques ou circuits mixtes. Le calibre 25 A offre un bon positionnement pour des lignes triphasées qui exigent une protection précise sans surdimensionnement inutile.

Format 3 modules avec profondeur 70 mm pour intégration en tableau

Ce modèle occupe une largeur de 3 unités de division, soit un encombrement standard pour un disjoncteur 3P, facilitant son intégration dans un coffret ou un tableau modulaire. Sa profondeur totale de 70 mm aide à anticiper l’implantation dans les enveloppes à espace maîtrisé. L’appareil protège 3 pôles et ne comporte pas de neutre raccordé, ce qui correspond aux besoins des départs triphasés sans neutre distribué.

Raccordement souple ou rigide jusqu’à 35 mm²

Le disjoncteur accepte le raccordement de conducteurs monofilaires et multifilaires de 0,75 à 35 mm². Cette plage de connexion apporte de la souplesse au moment du câblage, aussi bien pour des départs de petite section que pour des conducteurs plus importants selon le schéma de distribution retenu. C’est un point utile pour l’installateur qui cherche un appareillage compatible avec plusieurs configurations de tableau sans multiplier les références.

Caractéristiques électriques adaptées à la distribution AC 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa fréquence nominale de 50 Hz et sa catégorie de surtension 3 confirment son positionnement pour la protection modulaire en distribution électrique. Sa classe de limitation énergétique 3 contribue en outre à limiter les effets thermiques et dynamiques liés aux défauts, ce qui participe à une meilleure maîtrise de l’installation en cas de court-circuit.

Disjoncteur modulaire 3P pensé pour les environnements techniques courants

Ce modèle présente un indice de protection IP20 et un degré de pollution 3, avec une plage de température de fonctionnement de -40 à +70 °C. Il peut en outre recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation du tableau selon les besoins d’exploitation ou de signalisation. Pour un achat clair et sans confusion, ce disjoncteur correspond à un appareil modulaire tripolaire 25 A courbe C, largeur 3 modules, destiné à la protection de départs triphasés en tableau électrique.
