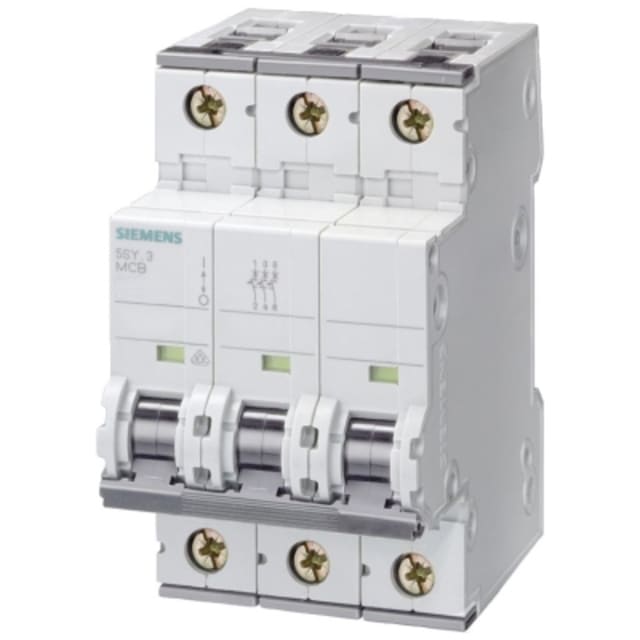

Disjoncteur triphasé 10A 10kA courbe C 5SY43107

Disjoncteur triphasé 10A courbe C pour protection modulaire 3 pôles

Ce disjoncteur triphasé 10A courbe C en version 3P est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. Son calibre de 10 A convient aux départs triphasés de faible intensité nécessitant une coupure nette et une intégration propre sur rail DIN. La courbe C le rend adapté aux circuits présentant un courant d’appel modéré, comme certains équipements techniques, auxiliaires, petites motorisations ou lignes d’alimentation spécifiques.

Pouvoir de coupure 10 kA pour installations avec niveau d’exigence élevé

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit présumé impose une protection renforcée. Il constitue une solution pertinente dans les environnements résidentiels étendus, tertiaires et certaines applications techniques où un appareil standard de pouvoir de coupure plus faible ne serait pas suffisant. Son Icu atteint 20 kA selon IEC 60947-2, ce qui renforce encore son intérêt dans les configurations de distribution exigeantes.

Configuration tripolaire sans neutre pour départs triphasés

Ce modèle protège 3 pôles sur 3 et ne prévoit pas de raccordement du neutre. Il est donc destiné aux circuits triphasés sans pôle neutre à commuter, avec une protection homogène sur chaque phase. Cette configuration simplifie l’identification du bon appareillage pour les départs moteurs légers, circuits techniques triphasés et protections modulaires dédiées dans les coffrets de distribution.

Format modulaire 3 pas avec profondeur de 70 mm

Sa largeur de 3 unités de division permet une implantation claire dans les tableaux modulaires, tandis que sa profondeur totale de 70 mm facilite l’intégration dans de nombreux coffrets et enveloppes. Ce format est particulièrement apprécié lorsque l’on cherche à conserver une distribution ordonnée, lisible et adaptée aux contraintes d’encombrement du tableau. Pour l’installateur, cela aide à préparer un montage cohérent avec les autres appareillages modulaires de protection et de répartition.

Raccordement souple ou rigide jusqu’à 35 mm²

Le disjoncteur accepte des conducteurs monofilaires et multifilaires de 0,75 à 35 mm², ce qui lui donne une bonne souplesse d’intégration selon la section réelle du circuit à protéger et l’architecture du tableau. Cette plage de raccordement permet aussi bien le câblage de départ que l’alimentation via peignes ou liaisons adaptées, selon la conception de l’installation. C’est un point important pour gagner en cohérence de câblage sans multiplier les références de protection.

Caractéristiques électriques adaptées aux réseaux AC 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne à 50 Hz et s’inscrit dans une catégorie de surtension 3 avec degré de pollution 3. Ces données le destinent à une utilisation en appareillage modulaire de tableau lorsque l’on recherche une protection calibrée, cohérente avec les contraintes électriques courantes de la distribution triphasée basse tension.

Usage en tableau électrique avec possibilité d’équipements complémentaires

Ce disjoncteur modulaire peut recevoir des dispositifs supplémentaires, un avantage utile pour faire évoluer la protection ou le report d’état selon les besoins du tableau. Son indice de protection IP20 correspond à un usage en enveloppe ou coffret, dans le cadre d’une intégration conforme à un ensemble de distribution. Pour un achat sans erreur, ce modèle convient lorsqu’il faut un disjoncteur tripolaire 10A, courbe C, 10 kA, en format modulaire 3 pas, pour circuits triphasés sans neutre.
