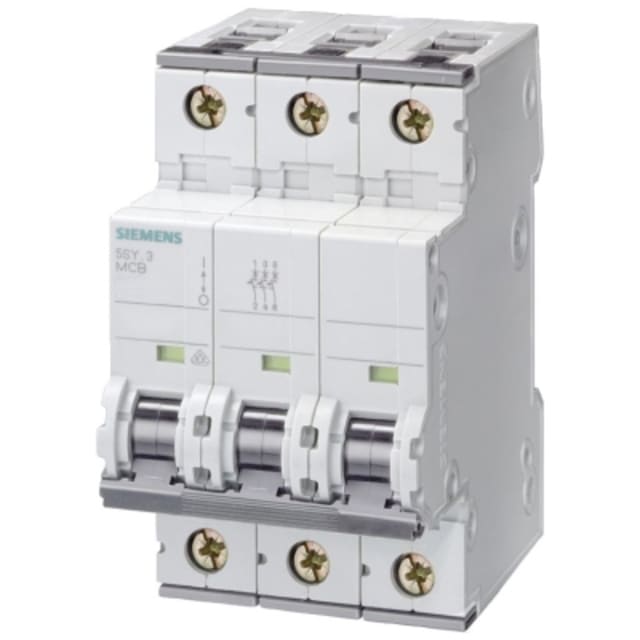

Disjoncteur tripolaire 6A courbe C 6kA 5SY63067

Disjoncteur tripolaire 6A courbe C pour protection des circuits triphasés

Ce disjoncteur tripolaire 6A courbe C est conçu pour la protection des départs triphasés en tableau électrique. Avec ses 3 pôles protégés, il assure la coupure simultanée des trois phases et convient aux circuits nécessitant une protection modulaire précise contre les surcharges et les courts-circuits. Son calibre 6 A le rend particulièrement adapté aux lignes de faible intensité, aux commandes, aux petits équipements triphasés et à certains circuits techniques où une protection sélective et bien dimensionnée est recherchée.

Courbe C adaptée aux appels de courant modérés

La courbe de déclenchement C convient aux circuits pouvant présenter un courant d’appel modéré à la mise sous tension. Elle permet d’éviter les déclenchements intempestifs sur des usages compatibles tout en maintenant une protection efficace de l’installation. Ce positionnement en fait un choix pertinent pour de nombreux environnements tertiaires, techniques et industriels légers, dès lors que le calibre de 6 A correspond exactement au besoin du circuit à protéger.

Pouvoir de coupure 6 kA en usage modulaire

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898, ce disjoncteur modulaire répond aux besoins courants de protection dans les tableaux de distribution basse tension. Il offre également une valeur Icu de 30 kA selon IEC 60947-2, ce qui en fait une solution intéressante pour les applications où les caractéristiques de coordination et les exigences d’installation demandent une lecture technique plus complète. Sa classe de limitation énergétique 3 contribue en outre à mieux contenir les effets thermiques et dynamiques liés aux défauts.

Format 3 modules pour intégration propre dans le tableau

Sa largeur de 3 unités de division facilite son intégration dans les coffrets et tableaux modulaires. La profondeur totale de 70 mm reste cohérente avec les montages standards sur rail, tout en permettant une implantation nette dans les ensembles de protection et de distribution. Ce format tripolaire compact est bien adapté aux installations où la lisibilité du tableau, l’optimisation de l’espace et la séparation claire des départs sont importantes.

Caractéristiques électriques pour réseaux AC jusqu’à 400 V

Ce modèle fonctionne en courant alternatif et présente une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il est prévu pour une fréquence de 50 Hz. L’absence de neutre à connexion confirme son positionnement sur des circuits triphasés 3P. Ces caractéristiques en font un appareil approprié pour la protection de lignes et départs dédiés lorsque la configuration de l’installation exige un disjoncteur tripolaire sans pôle neutre.

Raccordement souple ou rigide et compatibilité d’usage en armoire

Le raccordement accepte des conducteurs monofilaire et multifilaire de 0,75 à 35 mm², ce qui offre une bonne souplesse au moment du câblage selon la section réellement utilisée sur le départ protégé. Ce disjoncteur peut ainsi s’intégrer aussi bien dans des tableaux neufs que dans des opérations de maintenance ou de remise à niveau. La possibilité d’ajouter des dispositifs supplémentaires permet également d’envisager des configurations de signalisation ou de commande selon les besoins de l’ensemble modulaire.

Conçu pour les environnements techniques courants

Avec un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 3, ce disjoncteur est destiné à une installation dans un coffret ou un tableau adapté. Sa plage de fonctionnement de -25 à +55 °C permet son emploi dans de nombreuses conditions d’exploitation en environnement technique. Pour l’installateur comme pour l’exploitant, il s’agit d’un appareillage de protection tripolaire clair à sélectionner lorsque l’objectif est de sécuriser un circuit 6 A en courbe C avec encombrement modulaire maîtrisé.
