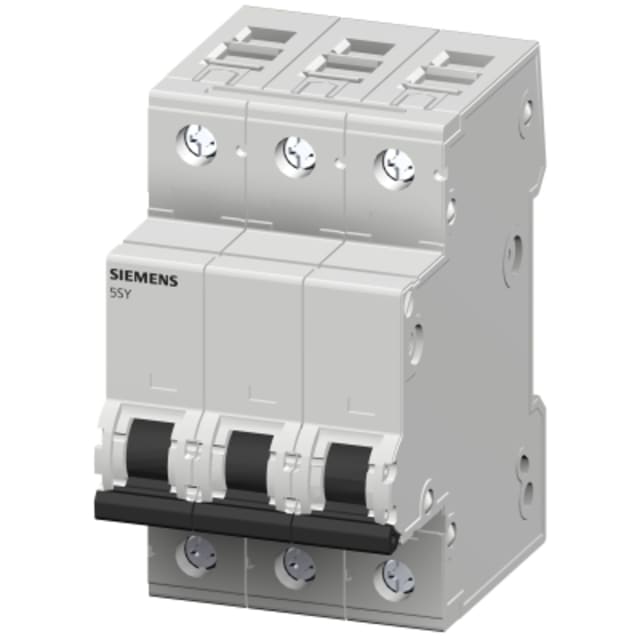

Disjoncteur tripolaire 16A courbe C 10kA 5SY43167

Disjoncteur tripolaire 16 A courbe C pour protection de départs triphasés

Ce disjoncteur tripolaire 16 A courbe C est conçu pour la protection des circuits triphasés dans les tableaux de répartition. Son calibre 16 A convient aux départs d’alimentation nécessitant une coupure nette sur les trois phases, avec une réponse adaptée aux charges usuelles présentant un appel de courant modéré au démarrage. La courbe C le rend particulièrement pertinent pour de nombreux usages en distribution électrique de bâtiment et en environnement tertiaire ou industriel léger.

Pouvoir de coupure 10 kA pour tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce modèle répond aux installations où le niveau de court-circuit présumé impose une protection modulaire renforcée. Il offre également un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, ce qui en fait une solution adaptée aux configurations demandant une bonne tenue en conditions de défaut. Cette capacité est un point clé pour sécuriser les départs en armoire et assurer une coordination cohérente des protections.

Configuration 3 pôles avec coupure simultanée des trois phases

Sa conception 3P avec trois pôles protégés permet de couper et protéger simultanément les trois conducteurs de phase. L’appareil ne comporte pas de pôle neutre raccordable, ce qui facilite son intégration sur les circuits triphasés sans neutre ou sur des départs où seule la protection des phases est recherchée. Son encombrement de 3 modules et sa profondeur totale de 70 mm favorisent une implantation propre dans les coffrets et tableaux modulaires.

Caractéristiques électriques adaptées aux réseaux AC 400 V

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne à 50 Hz et s’intègre dans les installations AC où la protection contre les surintensités doit rester stable et lisible. La catégorie de surtension 3 et le degré de pollution 3 renforcent son adéquation aux environnements techniques courants de distribution électrique.

Raccordement souple pour câblage en tableau

Le raccordement accepte aussi bien des conducteurs monofiliaires que multifilaires de 0,75 à 35 mm². Cette plage permet de couvrir de nombreuses sections utilisées en armoire électrique, que ce soit pour des départs terminaux, des liaisons de distribution ou des circuits d’alimentation intermédiaires. Pour l’installateur, cela apporte une vraie souplesse de câblage et facilite l’adaptation aux contraintes de section déjà présentes dans le tableau.

Déclenchement courbe C et limitation d’énergie de classe 3

La courbe de déclenchement C convient aux circuits pouvant présenter un courant d’appel plus élevé qu’une charge purement résistive, par exemple certains moteurs de petite puissance, équipements techniques ou lignes avec appareillages électromécaniques. La classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer en cas de défaut, ce qui participe à la protection de l’installation en aval et à une meilleure maîtrise des contraintes subies par les conducteurs et équipements associés.

Intégration en tableau modulaire avec possibilités d’équipements complémentaires

Ce modèle est destiné au montage en tableau et dispose de possibilités d’association avec des dispositifs supplémentaires. C’est un avantage intéressant pour les projets nécessitant une évolution de l’appareillage, par exemple pour ajouter des accessoires de signalisation ou de commande compatibles avec la gamme. Son indice de protection IP20, lorsqu’il est correctement installé dans son enveloppe, correspond à un usage en tableau électrique, avec une exploitation dans une plage de température ambiante étendue de -40 à 70 °C.
