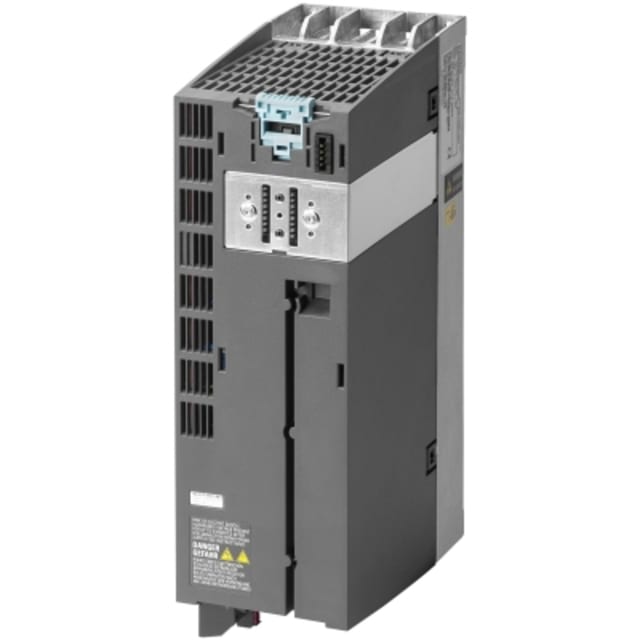

Module puissance SINAMICS G120 PM240-2 0,75 kW 200-240 V

Module de puissance pour variateur SINAMICS G120 en 0,75 kW

Ce module de puissance SINAMICS G120 PM240-2 est conçu pour les applications de variation et de commande moteur nécessitant une alimentation 200 à 240 V avec entrée monophasée et sortie triphasée. Il délivre jusqu’à 0,75 kW en mode low overload et s’intègre dans l’architecture modulaire G120, ce qui en fait une solution adaptée aux installations industrielles recherchant un pilotage précis de moteurs asynchrones dans un format compact.

Configuration électrique adaptée aux petites motorisations

Ce modèle fonctionne sur réseau 200…240 V en 50/60 Hz avec une phase en entrée et trois phases en sortie. Il fournit un courant nominal de sortie de 4,2 A et une tension de sortie maximale de 230 V. Sa fréquence de sortie peut atteindre 550 Hz, ce qui permet d’élargir les possibilités de réglage de vitesse sur des applications telles que convoyage, ventilation, petites machines ou ensembles motorisés nécessitant une variation souple et stable.

Gestion de surcharge selon le type d’application

Le PM240-2 se distingue par une gestion claire des régimes de charge. Il est prévu pour une puissance de 0,75 kW en charge linéaire et pour 0,55 kW en charge à fort surcouple. Ce positionnement permet de choisir plus précisément le module selon le profil réel de l’application : charge modérée à vitesse variable, ou besoin de réserve ponctuelle au démarrage et lors des transitions mécaniques. Cette lecture est particulièrement utile pour dimensionner correctement un variateur moteur en environnement technique.

Hacheur de freinage intégré pour les phases de décélération

Ce module intègre un hacheur de freinage, un point important pour les applications soumises à des ralentissements rapides ou à des masses en mouvement générant de l’énergie au freinage. Cette fonction facilite l’évacuation de l’énergie de freinage avec la résistance adaptée, et contribue à une meilleure maîtrise des arrêts, notamment sur les systèmes dynamiques ou cycliques. Pour un intégrateur ou un mainteneur, cela représente un avantage concret dans la conception d’une commande moteur plus complète.

Format compact pour intégration en armoire

Avec des dimensions de 196 mm de hauteur, 73 mm de largeur et 165 mm de profondeur, ce module de puissance adopte un encombrement réduit qui simplifie son implantation dans une armoire électrique. Son indice de protection IP20 indique une utilisation en environnement protégé, dans un coffret ou une enveloppe appropriée. Ce format est intéressant pour les projets où l’espace disponible est limité, sans compromettre l’accès aux fonctions essentielles de variation de fréquence.

Version sans unité de commande ni pupitre

Ce PM240-2 est livré sans élément de commande et sans pupitre opérateur. Il s’adresse donc aux configurations modulaires dans lesquelles l’unité de contrôle est sélectionnée séparément selon les besoins de pilotage, de communication et de paramétrage. Ce choix permet de composer un système SINAMICS G120 cohérent avec l’architecture de la machine, plutôt que d’imposer une configuration figée. C’est un point déterminant pour les projets de remplacement, de maintenance ou d’évolution d’un ensemble existant.

Positionnement technique clair pour intégration ciblée

Ce module ne dispose pas nativement des principaux protocoles de communication industriels listés dans les données techniques, et il n’intègre pas d’interface optique ni de raccordement PC direct. Il doit donc être retenu avant tout pour sa fonction de puissance dans une configuration bien définie, avec les éléments complémentaires adaptés si une communication réseau est requise. Cette approche évite les confusions au moment de l’achat et sécurise le choix du bon matériel pour une chaîne de variation moteur Siemens G120.
