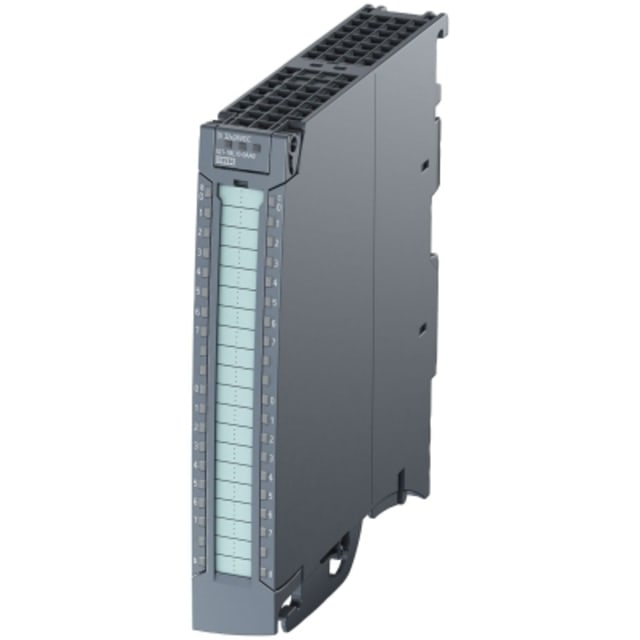

Module entrées TOR 24V CC SIMATIC S7-1500 6ES75211BL100AA0

Module d’entrées TOR 24 V CC pour automatisation SIMATIC S7-1500

Ce module d’entrées TOR 24 V CC SIMATIC S7-1500 est conçu pour l’acquisition de signaux numériques en environnement d’automatisation industrielle. Il met à disposition 32 entrées numériques pour raccorder efficacement capteurs, contacts, détecteurs et informations d’état dans une architecture S7-1500. Son format compact et sa conception pour montage sur système d’automate en font une solution adaptée aux armoires de commande où la densité de points et la lisibilité du câblage sont essentielles.

32 entrées numériques 24 V CC réparties en groupes pour une intégration claire

Le module dispose de 32 voies d’entrées numériques 24 V CC, organisées en groupes de 16 canaux. Cette configuration facilite l’intégration dans les installations où de nombreux signaux TOR doivent être remontés vers l’automate, tout en gardant une structure de câblage cohérente. Il convient particulièrement aux applications de machines, convoyage, gestion d’organes de sécurité non traités par ce module, retours de position, fins de course, boutons, capteurs de présence et états d’équipements.

Réponse adaptée aux signaux de terrain en courant continu

Prévu pour une alimentation en courant continu de 19,2 à 28,8 V, ce module travaille sur une base 24 V CC, standard très répandu en automatisation. Les entrées acceptent une tension comprise entre -30 et 30 V, avec un courant d’entrée de 2,7 mA à l’état 1. Cette compatibilité permet une lecture nette des signaux numériques issus des équipements de terrain alimentés en 24 V CC, avec un comportement adapté aux architectures industrielles courantes.

Temporisation d’entrée courte pour le traitement des états machine

Le temps de retard au changement de signal est donné entre 3 et 4 ms, avec une valeur typique de 3,2 ms. Ce niveau de temporisation convient au traitement rapide des changements d’état sur les entrées, tout en restant cohérent avec les besoins habituels de supervision de capteurs, détection de présence, comptage d’états logiques et contrôle de séquences automatisées. Il s’agit d’un bon compromis pour les applications nécessitant une lecture réactive sans complexifier inutilement l’installation.

Raccordement pensé pour le câblage d’armoire

Le module est livré avec connecteur frontal push-in, un point particulièrement intéressant pour accélérer le câblage et simplifier les interventions en armoire. Ce type de connexion favorise une mise en œuvre plus fluide lors de l’assemblage, de la maintenance ou du remplacement du module. Avec une largeur de 25 mm, une hauteur de 147 mm et une profondeur de 129 mm, il s’intègre facilement dans les ensembles S7-1500 où l’optimisation de l’espace reste un critère important.

Une solution dédiée aux entrées numériques, sans fonctions de sortie

Ce modèle est exclusivement destiné à la gestion des entrées numériques et ne comporte aucune sortie TOR. Il répond donc précisément aux besoins des configurations d’automatisme où l’on souhaite étendre la capacité d’acquisition de signaux sans ajouter de fonctions inutiles. Ce positionnement permet de construire une station d’E/S plus lisible, plus cohérente et mieux dimensionnée selon le nombre réel de points à traiter sur l’installation.

Un choix pertinent pour machines, lignes et coffrets industriels

Dans une application industrielle, ce module d’entrées TOR 24 V CC trouve naturellement sa place sur des machines de production, des lignes automatisées, des postes de convoyage ou des armoires de process. Il permet de centraliser les retours d’information terrain sur une seule carte d’entrées compacte, ce qui contribue à simplifier l’architecture générale du système. Pour l’intégrateur, le mainteneur ou l’exploitant, c’est une solution efficace pour augmenter le nombre d’entrées disponibles dans un environnement SIMATIC S7-1500.
