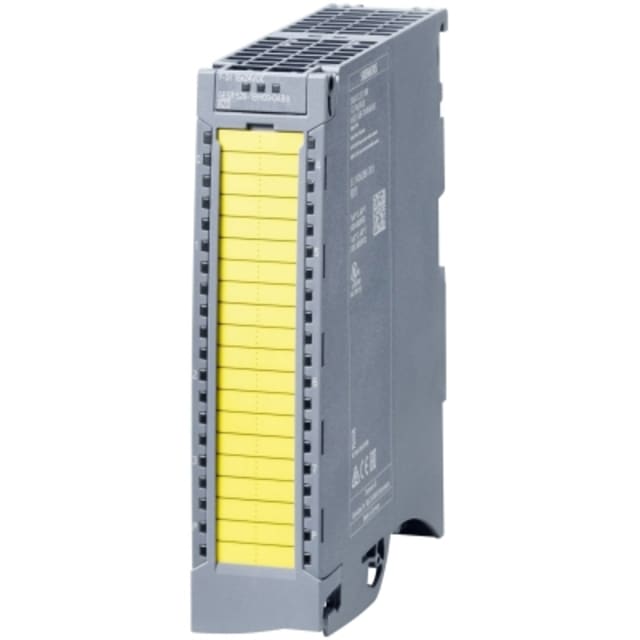

Module d’entrées TOR F-DI 16x24VDC Profisafe 35 mm

Module d’entrées TOR de sécurité pour architecture SIMATIC S7-1500

Le module d’entrées TOR F-DI 16x24VDC Profisafe 35 mm est conçu pour l’acquisition sécurisée de signaux numériques 24 V DC dans les installations d’automatisation industrielle. Intégré à l’environnement SIMATIC S7-1500, il répond aux besoins des fonctions de sécurité machine lorsque la détection fiable d’états logiques est indispensable, par exemple sur arrêts d’urgence, interrupteurs de position, capteurs de porte ou dispositifs de validation.

16 entrées numériques pour le traitement des signaux de sécurité

Ce module dispose de 16 entrées numériques en tension continue, avec une plage d’entrée admise de -30 à 30 V et un courant d’entrée de 3,7 mA à l’état 1. Les entrées sont configurables, ce qui facilite l’adaptation du module à la logique de sécurité de la machine. Cette souplesse est particulièrement utile pour les applications où plusieurs capteurs TOR doivent être intégrés dans un espace réduit tout en conservant une lecture précise des états.

Communication PROFIsafe pour les applications de sécurité machine

Grâce à la technologie PROFIsafe, ce module s’intègre dans les architectures de sécurité distribuées où les échanges sécurisés entre automate et périphérie sont essentiels. Il est destiné aux installations nécessitant une gestion cohérente des signaux de sécurité sur réseau d’automatisation, avec une approche compatible avec les systèmes d’E/S déportées et les stratégies de sécurisation modernes en environnement industriel.

Niveau de sécurité élevé pour les fonctions critiques

Le module est adapté aux fonctions de sécurité et permet d’atteindre jusqu’au SIL 3 selon l’IEC 61508 et le niveau de performance PL e selon l’EN ISO 13849-1. Ce positionnement le rend pertinent pour les machines et équipements devant répondre à des exigences de sécurité élevées. Il constitue une solution adaptée lorsque la chaîne de sécurité impose un haut niveau de couverture pour la surveillance des entrées numériques.

Temporisation d’entrée configurable pour une meilleure adaptation terrain

Le temps de retard au changement de signal est réglable de 0,4 à 20 ms. Cette plage de temporisation permet d’ajuster le comportement du module selon la nature des capteurs et les contraintes de l’application, notamment pour limiter les effets de rebond ou filtrer des commutations parasites. Le résultat est une intégration plus propre dans les logiques de sécurité et une exploitation plus maîtrisée des informations de terrain.

Format compact 35 mm pour intégration en armoire

Avec une largeur de 35 mm, une hauteur de 147 mm et une profondeur de 129 mm, ce module d’entrées TOR de sécurité s’intègre facilement dans les armoires d’automatisation où l’optimisation de l’encombrement est importante. Son format compact permet de densifier les fonctions de sécurité sans mobiliser inutilement l’espace disponible sur rail, tout en restant adapté aux configurations industrielles structurées autour du système S7-1500.

Un choix pertinent pour la surveillance sécurisée des capteurs TOR 24 V DC

Ce modèle convient particulièrement aux intégrateurs, automaticiens et services maintenance recherchant un module d’entrées de sécurité 24 V DC pour centraliser des signaux TOR critiques dans une installation industrielle. L’absence de sorties numériques en fait une solution dédiée à la détection et à la remontée d’états, avec un positionnement clair pour les fonctions de contrôle sécuritaire, de surveillance machine et d’interfaçage capteurs dans les automatismes industriels.
