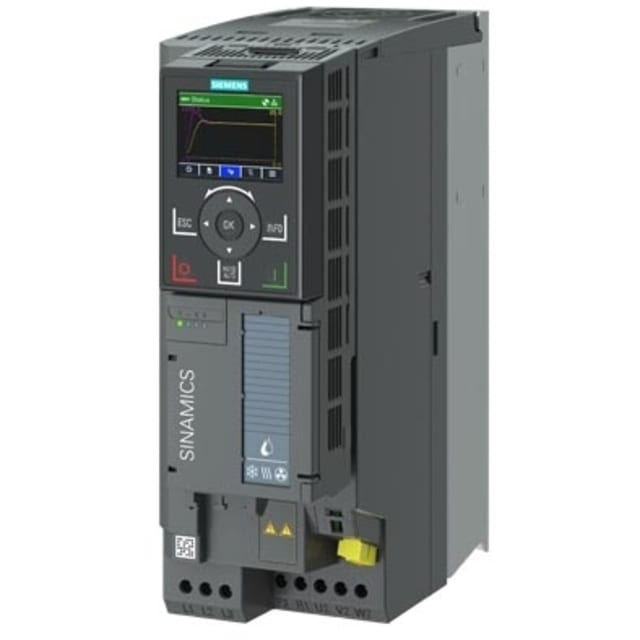

Variateur de vitesse G120X 7,5 kW IP20 6SL32203YE240AF0

Variateur de vitesse G120X 7,5 kW pour pilotage précis des moteurs triphasés

Ce variateur de vitesse G120X 7,5 kW est conçu pour la variation et la commande de moteurs triphasés sur réseau 3 x 380 à 480 V en 50/60 Hz. Il délivre un courant de sortie nominal de 18,5 A et une tension de sortie pouvant atteindre 480 V, avec une fréquence de sortie maximale de 550 Hz. Cette plage de fonctionnement permet d’ajuster finement la vitesse moteur, d’optimiser le comportement de l’installation et d’adapter le process aux besoins réels d’exploitation.

Configuration adaptée aux environnements industriels et aux applications de variation moteur

Issu de la gamme G120X, ce changeur de fréquence en U est prévu pour un usage dans les domaines industriels. Il convient aux installations où la maîtrise de la vitesse, du couple et des phases de démarrage ou de décélération constitue un enjeu de fonctionnement. Son indice de protection IP20 le destine à une intégration en armoire ou coffret technique, dans un environnement maîtrisé, avec une implantation cohérente pour les équipements d’automatisme et de puissance.

Commande intégrée pour une mise en œuvre claire et une exploitation structurée

Le variateur est fourni avec élément de commande, ce qui facilite les réglages, les opérations de paramétrage et l’accès aux fonctions essentielles de pilotage. Il dispose de 6 entrées numériques, de 2 entrées analogiques et de 1 sortie analogique, offrant une base de raccordement adaptée aux ordres de marche, consignes, retours d’état et intégrations classiques en automatisme. Cette architecture permet de construire une commande moteur lisible, évolutive et bien adaptée aux besoins de terrain.

Communication industrielle orientée réseaux Ethernet

Ce modèle se distingue par une ouverture vers les échanges réseau via TCP/IP et EtherNet/IP, avec 2 interfaces Ethernet industriel et 2 interfaces matérielles PROFINET. Il intègre également 1 interface série RS-232. Cette combinaison permet d’envisager une intégration cohérente dans des architectures industrielles pilotées, avec remontée d’informations, dialogue avec les équipements de supervision ou coordination avec d’autres éléments d’installation. Pour les projets où l’environnement réseau Ethernet est privilégié, cette configuration constitue un point fort concret.

Format IP20 compact pour intégration en armoire électrique

Avec des dimensions de 275 mm de hauteur, 100 mm de largeur et 209 mm de profondeur, ce variateur de fréquence G120X 7,5 kW présente un format compatible avec une intégration rationnelle en tableau ou armoire. Son encombrement reste maîtrisé pour une puissance de cette catégorie, ce qui facilite l’organisation des départs moteur et la répartition des équipements de commande. Ce format compact aide à conserver une implantation propre, particulièrement appréciée dans les ensembles industriels où l’espace disponible doit être optimisé.

Caractéristiques utiles pour le choix de la bonne version

Cette version fonctionne en entrée triphasée et en sortie triphasée, avec une tolérance relative de fréquence réseau de 5 % et une tolérance relative de tension réseau de -20 %. Elle ne dispose pas de hacheur de freinage et n’est pas prévue pour un fonctionnement 4 quadrants. Elle correspond donc à des besoins de variation de vitesse où l’on recherche avant tout une commande moteur maîtrisée, sans fonctions de freinage régénératif ni exigences de réversibilité énergétique avancée.

Un variateur pensé pour les installations techniques qui demandent lisibilité et maîtrise

Pour un projet de variation et commande moteur, ce variateur de vitesse G120X 7,5 kW IP20 constitue une solution pertinente lorsque l’objectif est de piloter un moteur triphasé avec précision, de simplifier les échanges avec l’automatisme et de conserver une intégration propre en armoire. Sa puissance, sa connectique d’E/S, son orientation réseau industriel et son format compact en font un équipement particulièrement adapté aux applications de contrôle moteur en environnement industriel.
